Ürün Ayrıntıları
Menşe yeri: ÇIN
Marka adı: E-link
Sertifika: ROHS,FCC,CE
Model numarası: LNK-IRS Serisi
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 1 parça
Fiyat: negotiable
Ambalaj bilgileri: Fiber Medya Dönüştürücü Standart İhracat Paketi
Teslim süresi: 5-12 iş günü
Ödeme koşulları: T/T, Western Union, MoneyGram, Paypal
Yetenek temini: 1000 PCS/ay
Anahtar Kelime: |
Seriden Fibere Dönüştürücü |
Fiber Arayüz: |
SFP, FC, SC veya ST |
Güç girişi: |
12~48VDC |
Güç tüketimi: |
<6w |
Ağırlık: |
0.55kg |
Boyutlar (UxGxY): |
119 x 114 x 50 mm |
Anahtar Kelime: |
Seriden Fibere Dönüştürücü |
Fiber Arayüz: |
SFP, FC, SC veya ST |
Güç girişi: |
12~48VDC |
Güç tüketimi: |
<6w |
Ağırlık: |
0.55kg |
Boyutlar (UxGxY): |
119 x 114 x 50 mm |
SanayiSeri RS232/RS485/RS422Fiber OptikModem
Fiber Modem Avantajları
Kötü Endüstriyel Çevre için Fansiz ve Din-Rail tasarımı
İkili Yönlü RS232/422/485 (Terminal Blok) Serili Port
Çok kanallı seri veri portlarını destekler: 4~16Ch RS232, 4~16Ch RS485 veya 2~8Ch RS422
Seri verileri tamamen şeffaf, baud hızı kendi kendine uyarlanabilir, ayarlama gerekmez
SFP, FC, SC veya ST Multi-mode 2Km, Single-mode 20Km destekler
Yüksek hızlı seri veriler sahne aydınlatma kontrolünde DMX512 iletişim için kullanılabilir
12 ~ 48VDC giriş voltajını destekler.
Ters polarite korumasını destekler
IP40 Alüminyum Kutusu
-40°C'den 80°C'ye (-40°F'den 176°F'ye) Çalışma sıcaklığı
5 Yıllık Garanti
Endüstriyel Fiber Optic Media Converter Teknik İndeksleri
| Fiber Optik Arayüzü | |
| Fiber arayüzü | SFP, FC, SC veya ST |
| Kablo gereksinimleri |
Multi-Mode: 50/125um, 62.5/125um Tek mod: 9/125um |
| Fiber port | 1 Fiber Port |
| İletişim mesafesi |
Çoklu mod: 2km Tek mod: 20km |
| Dalga boyu | 1310nm/1490nm/1550nm |
| RS232 Seriel Arayüzü | |
| Fiziksel arayüz | Endüstriyel standart vida terminal |
| Veri türü | 16Ch RS232'ye kadar iki yönlü |
| RS-232 sinyalleri | TxD, RxD, GND |
| Seri liman hattı mesafesi (bakır) | 15 metre. |
| Baud oranı | 0 ~ 800kbps |
| RS422 Seriel Arayüzü | |
| Fiziksel arayüz | Endüstriyel standart vida terminal |
| Veri türü | 8Ch RS422'ye kadar iki yönlü |
| RS-422 sinyalleri | Tx+, Tx-, Rx+, Rx-, GND |
| Seri liman hattı mesafesi (bakır) | 1000 metre. |
| Baud oranı | 0 ~ 800kbps |
| RS485 Seriel Arayüzü | |
| Fiziksel arayüz | Endüstriyel standart vida terminal |
| Veri türü | 16Ch RS485'e kadar iki yönlü |
| RS-485 sinyalleri | Data+, Data-, GND |
| Seri liman hattı mesafesi (bakır) | 1000 metre. |
| Baud oranı | 0 ~ 800kbps |
| Güç Gereksinimleri | |
| Güç girişi | 12~48VDC |
| Güç tüketimi | <6W |
| Güç konektörü | Terminal bloğu |
| Güç koruması | Ters kutupluk koruması |
| LED gösterge | |
| PWR | Güç kaynağı |
| FL | Fiber Link Durumu |
| Veriler 1~16 | Seri Veri Sinyalı |
| Mekanik | |
| Boyutlar (LxWxH) | 119 x 114 x 50 mm |
| Ağırlık | 0.55KG |
| Kaplama | Alüminyum kasa |
| Montaj Seçenekleri | DIN-Rail Montajı |
| Çevre | |
| Çalışma sıcaklığı | -40°C'den 80°C'ye (-40°F'den 176°F'ye) |
| Depolama sıcaklığı | -40°C'den 85°C'ye (-40°F'den 185°F'ye) |
| Çalışma Nemliği | 5% ~ 95% (Kondanslanmayan) |
| MTBF | 216388 saat |
| Düzenleyici onaylar | |
| EMI | FCC Part15, CISPR (EN55022) Sınıf A |
| EMS |
EN61000-4-2 (ESD) Seviye 4, B kriterleri EN61000-4-3 (RS) Seviye 3, A kriterleri EN61000-4-4 (EFT) Seviye 3, A kriterleri EN61000-4-5 (Süren) Seviye 3, Kriter B EN61000-4-6 (CS) Seviye 3, Kriter A |
| Şok / serbest düşme / titreşim |
Şok: MIL-STD-810F Yöntem 516.5 Serbest düşme: MIL-STD-810F 516 yöntemi.5 Titreme: MIL-STD-810F 514.5 C-1 ve C-2 yöntemi |
| Yeşil | RoHS Uyumlu |
| Sertifikalar: | FCC, CE |
SFP Medya DönüştürücüsüGenel bakış

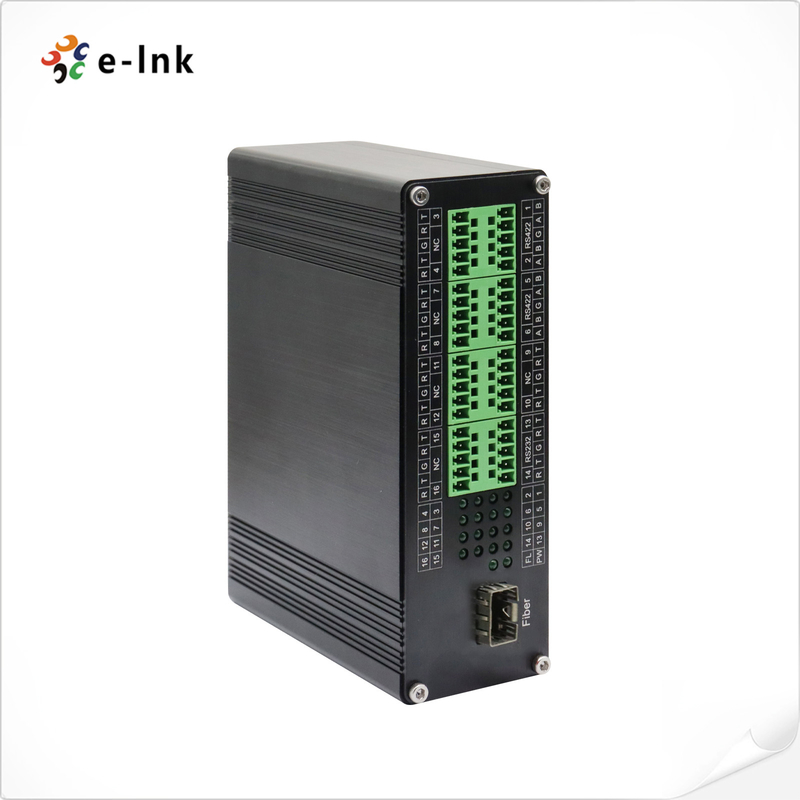

E-link LNK-IRS series is an industrial grade Multi-Channel RS232/RS485/RS422 to fiber optic converter which converts a standard RS232/RS485/RS422 signal to a fiber optic link as to extend the signal up to 2KM on multimode fiber and 20KM on single mode fiberÇok Kanallı Seri Veri Portlarını destekler: 4~16Ch RS232, 4~16Ch RS485 veya 2~8Ch RS422. Ayrıca 8Ch RS232 + 8Ch RS485, 8Ch RS232 + 4Ch RS422 gibi karışık sinyallerle de yapılandırılabilir.8Ch RS485 + 4Ch RS422Kullanıcılara herhangi bir sert endüstriyel ortamda kolay bir kurulum ve bakım amacı sunmak için Din-Rail Tipi bir tasarıma sahiptir.
Optik fiber iletişiminin kullanımı, elektromanyetik müdahale, zemin halka müdahalesi ve yıldırım hasarı sorunlarını çözüyor.ve veri iletişiminin gizliliği, ve çeşitli endüstriyel kontrol, süreç kontrolü, Sahne Işık Kontrolü ve trafik kontrolünde yaygın olarak kullanılabilir.
.
| Veri Kanalı | Ölçülen hata içermeyen baud hızı (bps) |
Maksimum desteklenen baud hızı (Kbps) |
Tipik uygulama |
| 1 | 460800 | 800 | Sahne aydınlatma kontrol sistemi DMX512-500Kbps, güvenlik izleme, yangın alarmı, endüstriyel kontrol vb. |
| 2 | 460800 | 800 | Sahne aydınlatma kontrol sistemi DMX512-500Kbps, güvenlik izleme, yangın alarmı, endüstriyel kontrol vb. |
| 3 | 230400 | 250 | Güvenlik izleme, yangın alarmı, endüstriyel kontrol vb. |
| 4 | 230400 | 250 | Güvenlik izleme, yangın alarmı, endüstriyel kontrol vb. |
| 5 | 460800 | 800 | Sahne aydınlatma kontrol sistemi DMX512-500Kbps, güvenlik izleme, yangın alarmı, endüstriyel kontrol vb. |
| 6 | 460800 | 800 | Sahne aydınlatma kontrol sistemi DMX512-500Kbps, güvenlik izleme, yangın alarmı, endüstriyel kontrol vb. |
| 7 | 230400 | 250 | Güvenlik izleme, yangın alarmı, endüstriyel kontrol vb. |
| 8 | 230400 | 250 | Güvenlik izleme, yangın alarmı, endüstriyel kontrol vb. |
| 9 | 460800 | 500 | Sahne aydınlatma kontrol sistemi DMX512-500Kbps, güvenlik izleme, yangın alarmı, endüstriyel kontrol vb. |
| 10 | 460800 | 500 | Sahne aydınlatma kontrol sistemi DMX512-500Kbps, güvenlik izleme, yangın alarmı, endüstriyel kontrol vb. |
| 11 | 230400 | 250 | Güvenlik izleme, yangın alarmı, endüstriyel kontrol vb. |
| 12 | 230400 | 250 | Güvenlik izleme, yangın alarmı, endüstriyel kontrol vb. |
| 13 | 230400 | 250 | Güvenlik izleme, yangın alarmı, endüstriyel kontrol vb. |
| 14 | 230400 | 250 | Güvenlik izleme, yangın alarmı, endüstriyel kontrol vb. |
| 15 | 230400 | 250 | Güvenlik izleme, yangın alarmı, endüstriyel kontrol vb. |
| 16 | 230400 | 250 | Güvenlik izleme, yangın alarmı, endüstriyel kontrol vb. |
