Ürün Ayrıntıları
Place of Origin: China
Marka adı: E-link
Sertifika: ISO9001, CE, FCC, RoHS
Model Number: LNK-IMCRS1100-SFP
Ödeme ve Nakliye Şartları
Minimum Order Quantity: 1pcs
Fiyat: negotiate
Packaging Details: Industrial Ethernet Converter standard export package
Delivery Time: 5-8 working days
Payment Terms: T/T,Western Union,MoneyGram,PayPal
Supply Ability: 1000pcs/month
Max Packet Length:: |
9K Bytes |
Ethernet Port:: |
1 x RJ45 |
Optical Port:: |
1 x SFP 100Base-FX |
Serial Port: |
1 x RS232/RS485/RS422 Industrial Terminal |
Input Power:: |
12~48VDC, 4-pin terminal block |
Dimensions (WxDxH):: |
95 x 70 x 30 mm |
Casing:: |
Aluminum Case |
Max Packet Length:: |
9K Bytes |
Ethernet Port:: |
1 x RJ45 |
Optical Port:: |
1 x SFP 100Base-FX |
Serial Port: |
1 x RS232/RS485/RS422 Industrial Terminal |
Input Power:: |
12~48VDC, 4-pin terminal block |
Dimensions (WxDxH):: |
95 x 70 x 30 mm |
Casing:: |
Aluminum Case |

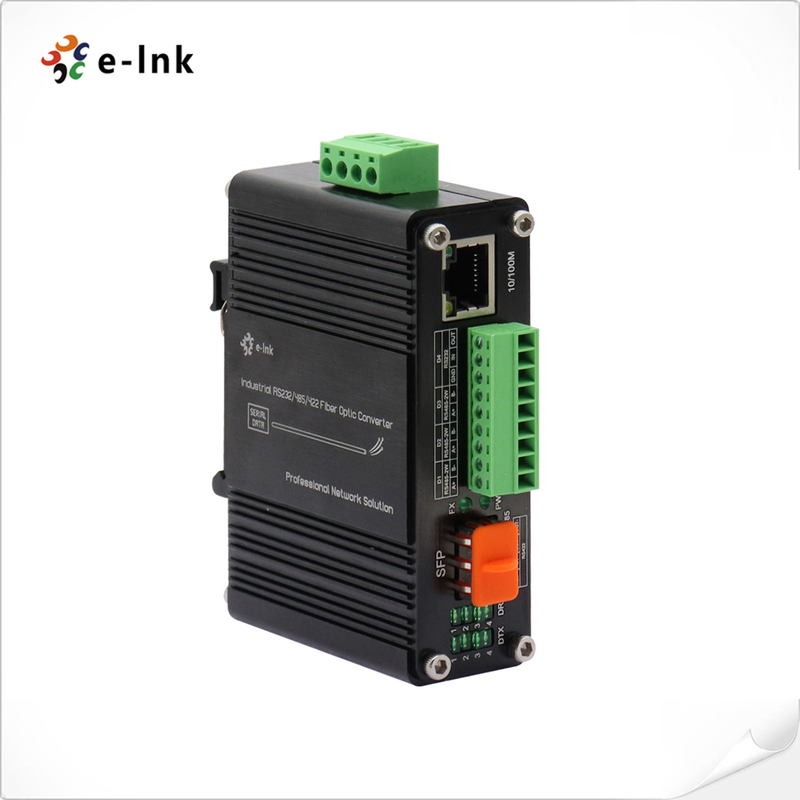

Mini Endüstriyel 10/100Base-T'den 100Base-X SFP Fiber Ethernet Medya Dönüştürücüsü
Ethernet Medya DönüştürücüÖzellikleri
Otomatik MDI / MDI-X fonksiyonu ile 1 x 10/100BASE-T RJ45 portu
1 x SFP portu, 100 Base-FX
1 x RS232/RS485/RS422 Serili port
Tam/Yarı-duplex, Otomatik müzakere desteği
IEEE 802.3az Enerji verimli Ethernet (EEE) uyumlu
Ağ tanısı için geniş kapsamlı LED göstergeler
️ Dahili dalgalanma ve statik koruma
12~48VDC Terminal Blok Güç Girişi
DIN-Rail & Duvar Montajı Kurulumunu Destekler
Çevreye karşı sertleştirilmiş -40°C ila 75°C
(-40° F'den 167° F'ye) çalışma sıcaklığı
Genel bakış
LNK-IMCRS1100-SFP, dış SFP Modüllerini ve
EN55022 standardını karşılar.
LNK-IMCRS1100-SFP 10/100Base-T ve 100Base-X SFP ve RS232/RS485/RS422'yi destekler
Ethernet portu hem yarı-duplex hem de tam-duplex modlarını destekler.
SFP modülleri (tek moda/çok moda lif, 1/2 çekirdek) gerektiği gibi. Standart RS232/RS485/RS422'yi dönüştürür
sinyal / RJ45 verileri bir fiber optik bağlantısına multimode fiber üzerinde 2km'ye ve 80km'ye kadar sinyal uzatmak için
Tek mod lif.
Teknik Endeksler
| Ethernet | |
| Standartlar | IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX | |
| IEEE 802.3az Enerji verimli Ethernet (EEE) | |
| İşleme Türü | Depolama ve aktarma |
| İleri Filtre Hızı | 14,880pps (10Mbps) |
| 148,800pps (100Mbps) | |
| Paket tamponu belleği | 1 Mbit |
| Maksimum Paket Uzunluğu | 9K Bayt |
| Adres Tablosu Boyutu | 2K MAC Adresleri |
| Arayüz | |
| Ethernet bağlantısı: | 1 x RJ45 |
| Optik port: | 1 x SFP 100Base-FX |
| Serili Port | 1 x RS232/RS485/RS422 Endüstriyel Terminal |
| RS232/RS485/RS422 | |
| Seri Arayüzü | Endüstriyel Terminal |
| Sinyal Limanları | 1Ch RS232 - 1Mbps 1Ch R485 - 1Mbps 2Ch RS485H- 2Mbps 2Ch RS485H 1Ch Yüksek Hızlı RS422'ye gruplanabilir |
| Baud oranı | RS485/RS422/RS232:4800-460800 |
| Standart | EIA /TIA RS232/485/422 |
| Seri mesafe | RS232: 15 metre, RS485/422: 1000 metre |
| Rate | En fazla 2 Mbps. |
| RS-232 | TXD, RXD, GND - İki yönlü |
| RS-485 | D+, D-, GND - İki yönlü |
| Statik koruma | 15KV elektrostatik boşaltma (ESD) koruması |
| Aşırı koruma | 1500W/s aşırı güç koruması |
| Elektrik ve Mekanik | |
| Girdi Gücü | 12~48VDC, 4 pinli terminal bloğu |
| Güç tüketimi | 3W Max. |
| Boyutlar (WxDxH) | 95 x 70 x 30 mm |
| Ağırlık | 0.25Kg |
| Kaplama | Alüminyum kasa |
| Montaj seçenekleri: | DIN-Rail / Duvar Montajı |
| LED göstergeler | |
| PWR | Güç Durumu |
| Döviz | Veri Bağlantısı Durumu |
| 10/100M | Ethernet Durumu |
| DTX 1 2 3 4 | Dizgi Verisi Durumu |
| DRX 1 2 3 4 | Dizgi Verisi Durumu |
| Çevre | |
| Çalışma sıcaklığı: | -40°C'den 75°C'ye (-40°F'den 167°F'ye) |
| Depolama sıcaklığı: | -40°C'den 85°C'ye (-40°F'den 185°F'ye) |
| Nitelikli Nem: | 5% ila 95% yoğunlaşmayan |
| MTBF | > 200.000 saat |
| Düzenleyici onaylar | |
| ISO9001, CE, FCC, RoHS | |
EMI: EN55022:2010+AC: 2011, Sınıf A EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 EN55024: 2010 | |
EMS: IEC 61000-4-2: 2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) IEC 61000-4-5: 2014 (Sürtü) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8: 2009 (PFMF) | |
Uygulama
Sipariş Verme Bilgisi
| Model | Açıklama |
| LNK-IMCRS1100-SFP | Mini Endüstriyel 10/100Base-T'den 100Base-X SFP Fiber Ethernet Medya Dönüştürücüsü 1Ch RS232/RS485/RS422 ile |
| SFP Seçenekleri | SFP seçeneği. Lütfen SFP Seçenekleri Sayfamızda (Endüstriyel SFP) SFP'nizi seçin. |
| SFP modülü ayrı satın alınmalıdır. | |
| Montaj Seçenekleri | DIN-Rail Bracket yüklüdür; Duvar Montaj Bracket dahil. |
| Güç Seçenekleri | 24W/1A 24VDC güç kaynağı. |
| Güç kaynağı ayrı satın alınmalıdır. |
