Ürün Ayrıntıları
Menşe yeri: Çin
Marka adı: E-link
Sertifika: ISO
Model numarası: LNK-ISE200
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 1 ünite
Fiyat: Anlaşılabilir
Ambalaj bilgileri: Fiber Medya Dönüştürücü Standart Paket
Teslim süresi: 5-10 iş günü
Ödeme koşulları: T/T, Western Union, MoneyGram,Paypal
Yetenek temini: 10000 adet/ay
MTBF: |
> 100.000 saat |
Depolama sıcaklığı: |
-40°C ila +85°C |
çalışma nemi: |
%5~95 % (yoğunlaşma yok) |
Ağırlık: |
750G |
Boyutlar: |
133mm×120mm×41mm |
Çalışma sıcaklığı: |
-40°C ~ 80°C |
MTBF: |
> 100.000 saat |
Depolama sıcaklığı: |
-40°C ila +85°C |
çalışma nemi: |
%5~95 % (yoğunlaşma yok) |
Ağırlık: |
750G |
Boyutlar: |
133mm×120mm×41mm |
Çalışma sıcaklığı: |
-40°C ~ 80°C |
Fiber Ethernet Medya Dönüştürücü 2xRS232/422/485 - Ethernet Sunucu Sistemi
Endüstriyel 2xRS232/422/485 - Ethernet Sunucu Sistemi
Fiber Medya Dönüştürücü Avantajları
► Uzak endüstriyel ray cihazları, kurulumu kolay Konsol (RS232) yönetim arabirimi sağlar;
► Cihaz 2 seri RS232 / 422/485 seri port IP + port verilerini destekler, 2 Hızlı Ethernet ve 1 Hızlı Ethernet, Ethernet anahtar çipi + uzaktan OAM yönetim çerçeve işlevine sahip FPGA çözümü;
► 8 Hızlı optik Ethernet ve 1 Gigabit Ethernet desteğine sahip 4U kart ekipmanı SNMP ağ yönetimi, uzak seri sunucuyu yönetebilir, SNMP ağ yönetimi yerel ve eş cihaz durumunu ve parametrelerini görüntüleyebilir ve ayarlayabilir ve Ethernet bant genişliğini arasında ayarlayabilirsiniz. yerel uç ve uzak uç.
Özellikler
| Fiber optik arayüz | |
| çalışma dalga boyu | 1310 nm, 1490 nm, 1550 nm |
| Oran | 100M, tam çift yönlü veya yarı çift yönlü mod |
| Protokol | IEEE 802.3, IEEE 802.1Q'yu (VLAN) destekler |
| MAC Adres Tablosu | 4096 MAC adresi öğrenebilirsiniz |
| Fiziksel Arayüz | FC / SC / ST / LC |
| İletim mesafesi | Fiberin taşındığı mesafe, optik yol kaybı ve bağlantı terminalleri, konektörler, yama panellerinden kaynaklanan ek kayıplarla sınırlıdır.İletim mesafesi, optik fiberin bant genişliği ile de sınırlandırılabilir. |
| 10/100M Ethernet arabirimi | |
| Protokol | IEEE 802.3, IEEE802.1Q (VLAN) ile uyumludur |
| Oran | 10 / 100M uyarlanabilir, tam / yarım çift yönlü tam uyarlanabilir MAC |
| Adres Tablosu | 8K MAC adresini öğrenebilirsiniz |
| Fiziksel arayüz | RJ45 bağlantı noktası, Auto-MDIX desteği (çapraz / düz çizgi uyarlamalı) |
| RS232/422/485 Arayüzü | |
| Oran | 0-115200Kbps |
|
Arayüz özellikleri |
ÇED RS232 RS422 RS485 |
| Bağlayıcı | Phoenix terminali |
| Çalışma ortamı | |
| Çalışma sıcaklığı | -40°C ~ 80°C |
| Çalışma Nemi | %5~95 % (yoğunlaşma yok) |
| Depolama sıcaklığı | -40°C ~ 85°C |
| MTBF | > 100.000 saat |
| Şartname ve Mekanik | |
| modeli | LNK-ISE200 |
| Ürün İşlev Açıklama | 2*RS232/422/485 Seri Sunucu |
| İş bağlantı noktası açıklaması | 2*Hızlı Ethernet elektrik2 arabirimi; |
| 1* Hızlı Ethernet optik arayüzü, | |
| 2*RS232/422/485 Arayüzü | |
| Güç kaynağı | Çift yedekli güç girişi DC9-48V/AC9-48V, |
| Güç tüketimi <10W | |
| Aşırı Yük Koruması: Destek;ters polarite koruması: Destek;fazlalık koruması: Destek | |
| Erişim Terminali: 5,08 mm'lik 4 pimli eklenti terminal aralığı | |
| Boyutlar (UxGxY) | 133mm×120mm×41mm |
| kasa | IP30 koruması, Metal kasa |
| Kurulum | 35mm DIN-Rayı, Duvar Montajı |
| Ağırlık | 750g |
genel bakış

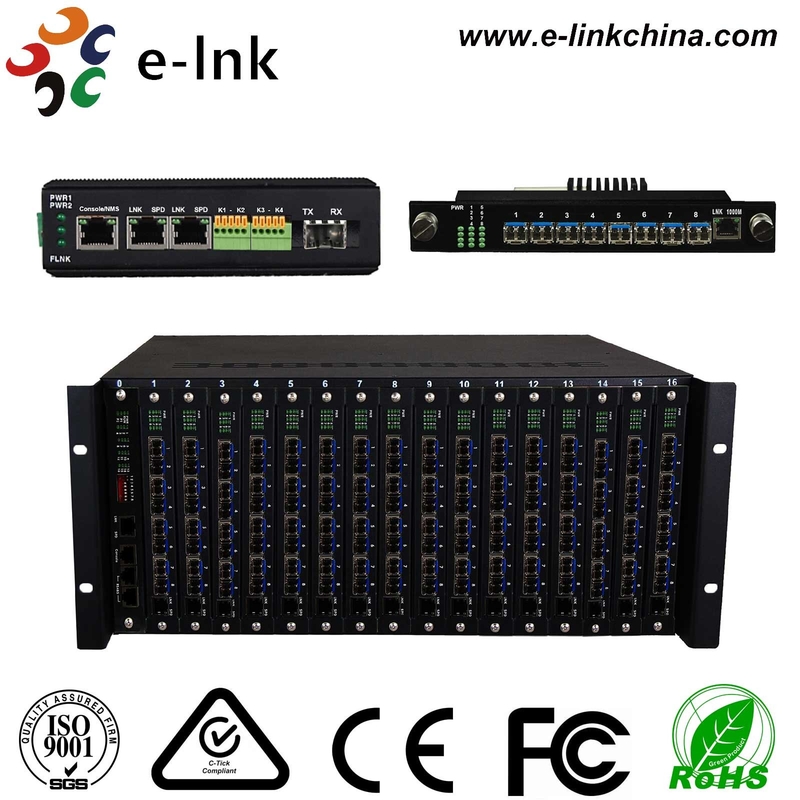

Bu sistemin uzak uç ekipmanı endüstriyel bir DIN-Ray tipidir.2*RS232/422/485, IP veri paketlerinde kapsüllenir ve 2*Hızlı Ethernet elektrik bağlantı noktasına ve 1*Hızlı Ethernet optik bağlantı noktasına gönderilir.Bu sistemin yerel uç merkez ofis ekipmanı, 8 Hızlı Ethernet optik bağlantı noktası ve 1 Gigabit Ethernet bağlantı noktası içeren bir 4U kart kasasıdır.Sekiz optik porttan alınacak 2* seri port, Gigabit Ethernet'i IP+ portuna iletir.
Sipariş Bilgisi
| Öğe | Tanım |
| Uzak Uç | |
| LNK-ISE200 | Endüstriyel 2xRS232/422/485 - Ethernet Sunucusu: 2xRS232/422/485 bağlantı noktası + 2x10/100M Ethernet bağlantı noktası + 1x100M SFP bağlantı noktası, hariç.SFP modülü, bağımsız, Destek DIN-Ray montajı ve Duvar montajı kurulumu, 12~36VDC güç girişi, güç kaynağı adaptörü yok, Çalışma Sıcaklığı -40°C ~ 80°C |
| Yerel Uç | |
| LNK-F8G1 | Kart tipi 8*100Base-FX+1GE Seri Sunucu: 2x100M SFP bağlantı noktası + 1x10/100/1000M Ethernet bağlantı noktası, SFP Optik bağlantı noktası, SFP Modülü hariç, LNK-C4U Kasasına takılabilir |
| LNK-C4U | Kart tipi 8*100Base-FX+1GE Seri Sunucu için 4U Kasa, SNMP Yönetimi desteği, Çift Güç Kaynağı, 16 yuva, 16 adet Kart tipi 8*100Base-FX+1GE Seri Sunucu takılabilir |
