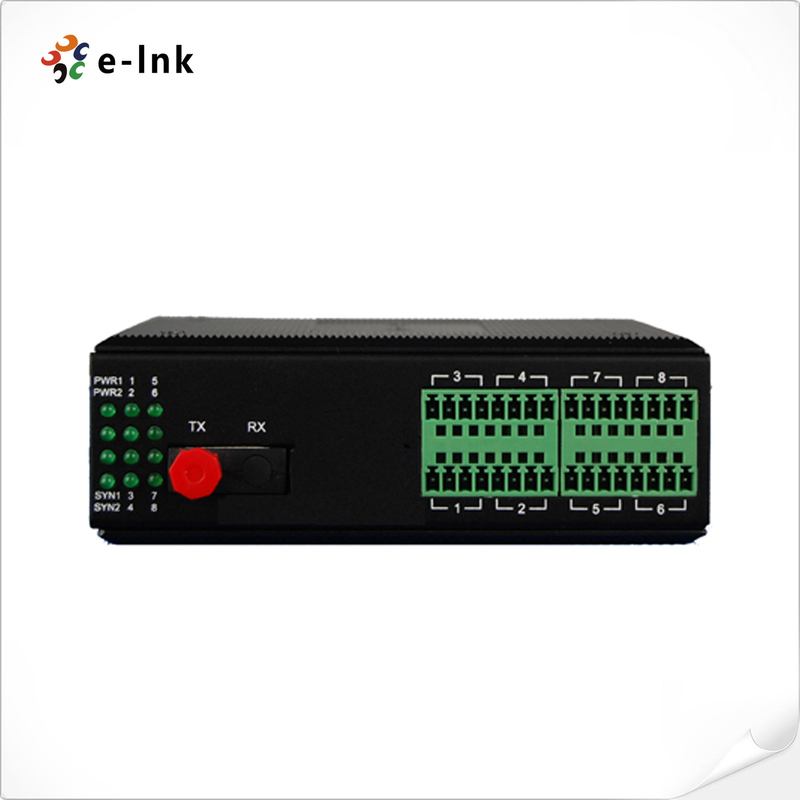

Endüstriyel 4 Kanal RS232 RS485 RS422 Fiber Ortam Dönüştürücü 20km DIN Ray
Endüstriyel 4 Kanal RS232 RS485 RS422 Fiber Medya Dönüştürücü 20km DIN Rayı
Model: LNK-GY serisi
Ürün Açıklaması ve Genel Bakış
Endüstriyel 1~4Ch RS232/RS422/RS485 Seri Fiber Medya Dönüştürücü, kritik endüstriyel iletişim ağları için sağlam fiber optik
bağlantı çözümleri sunar. Bu çok yönlü medya dönüştürücü
birden fazla seri cihaz arasında güvenilir bağlantılar kurar, 1 ila 4 kanal RS232'yi destekler,
RS422 ve RS485 arayüzleri, esnek port yapılandırma seçenekleriyle. Cihaz, tam çift yönlü
standart çift yönlü fiber optik kablolar üzerinden seri iletişim sağlar ve genişletilmiş iletim
tek fiber çift yönlü teknolojisi kullanarak 20 kilometreye kadar yetenek sunar, geleneksel bakır tabanlı
seri bağlantıların mesafe sınırlamalarını etkili bir şekilde aşar.
Özellikle endüstriyel otomasyon uygulamaları için tasarlanan bu çok kanallı dönüştürücü, kontrol kabinlerinde ve endüstriyel
muhafazalarda alan kullanımını optimize eden kompakt bir DIN-ray montaj tasarımına sahiptir.
Sertleştirilmiş yapı, gelişmiş dalgalanma koruması dahil olmak üzere, ticari sınıf medya dönüştürücülerin yeteneklerini önemli ölçüde aşan gelişmiş koruma mekanizmaları içerir,
geniş sıcaklık toleransı ve elektriksel izolasyon, elektriksel olarak gürültülü ortamlarda kararlı çalışmayı sağlamak için. Bu endüstriyel sınıf özellikleri, elektromanyetik
parazite, toprak döngüsü sorunlarına ve seri
üretim tesislerinde ve dış mekan kurulumlarında yaygın olarak seri iletişimi bozan yıldırım kaynaklı dalgalanmalara karşı tam bağışıklık sağlar.
Bu yüksek performanslı medya dönüştürücü, fabrika dahil olmak üzere çeşitli endüstriyel uygulamalara hizmet eder
otomasyon sistemleri, proses kontrol ağları ve güvenilir olduğu yerlerde bina yönetim sistemleri
çok kanallı seri iletişim esastır. Şeffaf protokol dönüşümü korur
yazılım yapılandırması veya gerektirmeden tüm desteklenen seri standartlar arasında veri bütünlüğü
sürücü kurulumu, esnek kanal yapılandırması mevcut olanlarla sorunsuz entegrasyona izin verirken
PLC'ler, HMI'ler ve endüstriyel kontrolörler. Sağlam tasarımı ve kapsamlı koruma özellikleri ile,
bu çözüm, endüstriyel operatörlere seri iletişimi genişletmek için güvenilir ve uygun maliyetli bir yöntem sunar
zorlu endüstriyel ortamlarda maksimum operasyonel çalışma süresini sağlarken mesafeler.
Temel Özellikler Maddeleri
Tescilli IC Mimarisi
Kendinden geliştirilmiş entegre devreler üzerine kurulmuş, optimize edilmiş sinyal işleme ve gelişmiş sistem güvenilirliği sağlar
-
Çok Kanallı Bağımsız Arayüz Tasarımı
Tüm kanallar arasında tam fiziksel izolasyon ile yapılandırılabilir 1-4 bağımsız seri port
-
Esnek Arayüz Yapılandırma Seçenekleri
3 telli RS232 desteği ve kapsamlı akış kontrol sinyalleri ile RS232/RS422/RS485 arayüzlerini destekler
-
Otomatik Baud Hızı Uyarlaması
Tüm seri kanallar, senkron olmayan veriler için 0 ila 115.200bps arasında otomatik baud hızı algılamayı destekler
-
Endüstriyel Sınıf Yıldırımdan Koruma
Hem diferansiyel hem de ortak mod paraziti için 6KV dalgalanma koruması ile IEC61000-4-5 standartlarını karşılar
-
Gelişmiş Elektriksel İzolasyon Teknolojisi
Toprak döngülerini ve kanallar arası paraziti önleyen tam kanal-kanal elektriksel izolasyon
-
Geniş Çalışma Gerilimi Aralığı
Endüstriyel güç ortamları için ters polarite koruması ile 12-48VDC güç girişini destekler
-
Genişletilmiş Sıcaklık Çalışması
Zorlu endüstriyel uygulamalar için uygun -40°C ila 85°C arasında çalışma sıcaklığı aralığı
-
Kompakt DIN-Ray Montajı
Endüstriyel kontrol paneli ve kabin kurulumları için optimize edilmiş yerden tasarruf sağlayan tasarım
-
Çift Fiber İletim Modları
20 km'ye kadar hem standart çift yönlü fiber hem de tek fiber çift yönlü iletimi destekler
-
Teknik Özellikler ve İndeksler
Fiber
Çok Modlu Fiber
|
:
|
|
50/125um, 62.5/125umMaksimum iletim mesafesi2
|
|
0Km
|
(Varsayılan FC, SFP veya SC Fiber portu isteğe bağlı)modfiber, zayıflama (3dbm/km)Dalga Boyu 820nm
|
|
İletim gücü
|
-12dBm (Min) ~-9dBm (Maks)
|
|
Alıcı hassasiyeti
|
-28dBm (Min)
|
|
Bağlantı bütçesi
|
16dBm
|
|
RS232/422/485
|
:
|
|
8/125um, 9/125umMaksimum iletim mesafesi2
|
|
0Km
|
(Varsayılan FC, SFP veya SC Fiber portu isteğe bağlı)2
|
|
0Km @ 9 / 125um tek modlu fiber,
|
(Varsayılan FC, SFP veya SC Fiber portu isteğe bağlı)Dalga Boyu 1310nm
|
|
İletim gücü
|
-9dBm (Min) ~-8dBm (Maks)
|
|
Alıcı hassasiyeti
|
-27dBm (Min)
|
|
Bağlantı bütçesi
|
18dBm
|
|
RS232/422/485
|
A
|
|
rayüzHız0-115200Kbps
|
|
Arayüz özellikleri
|
EIA RS232 RS422 RS485
|
|
Konektör
|
Phoenix terminali
|
|
Çalışma ortamı
|
Çalışma sıcaklığı
|
|
-
|
|
4
|
0°C ~ (Varsayılan FC, SFP veya SC Fiber portu isteğe bağlı)°CÇalışma Nemi%5~%95 (yoğuşmasız)
|
|
Depolama sıcaklığı
|
-40°C ~ 80°C
|
|
Mekanik:
|
Boyutlar
|
|
133mm×40mm×120mm (Y×G×D)
|
|
Kasa
|
IP30 koruması, Metal kasa
|
|
Kurulum
|
35mm DIN-Ray, Duvara Montaj
|
|
Ağırlık
|
685g
|
|
Sipariş bilgileri
|
LNK-GYS101
|
Endüstriyel 1Ch RS232
|
,
|
RS22veya RS85 SeriFiber Medya Dönüştürücü: 1xOptik port+4LNK-GYS102 Endüstriyel otomasyon çok cihazlı seri iletişim ağları
|
|
2
|
Ch RS232(Varsayılan FC, SFP veya SC Fiber portu isteğe bağlı)RS22veya RS85 SeriFiber Medya Dönüştürücü: 1 xOptik port+4xRS232/RS485/RS422 portu(Varsayılan FC, SFP veya SC Fiber portu isteğe bağlı)Uygulama Senaryoları Endüstriyel otomasyon çok cihazlı seri iletişim ağları
|
|
4
|
Ch RS232(Varsayılan FC, SFP veya SC Fiber portu isteğe bağlı)RS22veya RS85 SeriFiber Medya Dönüştürücü: 1 xOptik port+4xRS232/RS485/RS422 portu(Varsayılan FC, SFP veya SC Fiber portu isteğe bağlı)Uygulama Senaryoları Endüstriyel otomasyon çok cihazlı seri iletişim ağları
|
Fabrika PLC ve HMI ekipmanları fiber optik bağlantısı
-
Bina otomasyon sistemi çok noktalı izleme ağları
-
Güç dağıtım ekipmanı izleme ve kontrol sistemleri
-
Dış mekan zorlu ortam endüstriyel kontrol uygulamaları
-
-
