Ürün Ayrıntıları
Menşe yeri: Çin
Marka adı: E-link
Sertifika: ROHS,FCC,CE
Model numarası: LNK-IRS93-SC20
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 1 parça
Fiyat: negotiable
Ambalaj bilgileri: Fiber Medya Dönüştürücü Standart İhracat Paketi
Teslim süresi: 5-12 ÇALIŞMA GÜNLERİ
Ödeme koşulları: T/T, Western Union, MoneyGram, Paypal
Yetenek temini: 1000 adet/ay
anahtar kelime: |
Endüstriyel Seri Fiber Dönüştürücü |
Fiber bağlantı noktası: |
SC konektörü |
İletim Mesafesi: |
20KM |
Dalgalanma koruması: |
1500W/sn |
Çalışma Sıcaklığı: |
-25°C ila +75°C |
kasa: |
IP40 Alüminyum Kasa |
anahtar kelime: |
Endüstriyel Seri Fiber Dönüştürücü |
Fiber bağlantı noktası: |
SC konektörü |
İletim Mesafesi: |
20KM |
Dalgalanma koruması: |
1500W/sn |
Çalışma Sıcaklığı: |
-25°C ila +75°C |
kasa: |
IP40 Alüminyum Kasa |

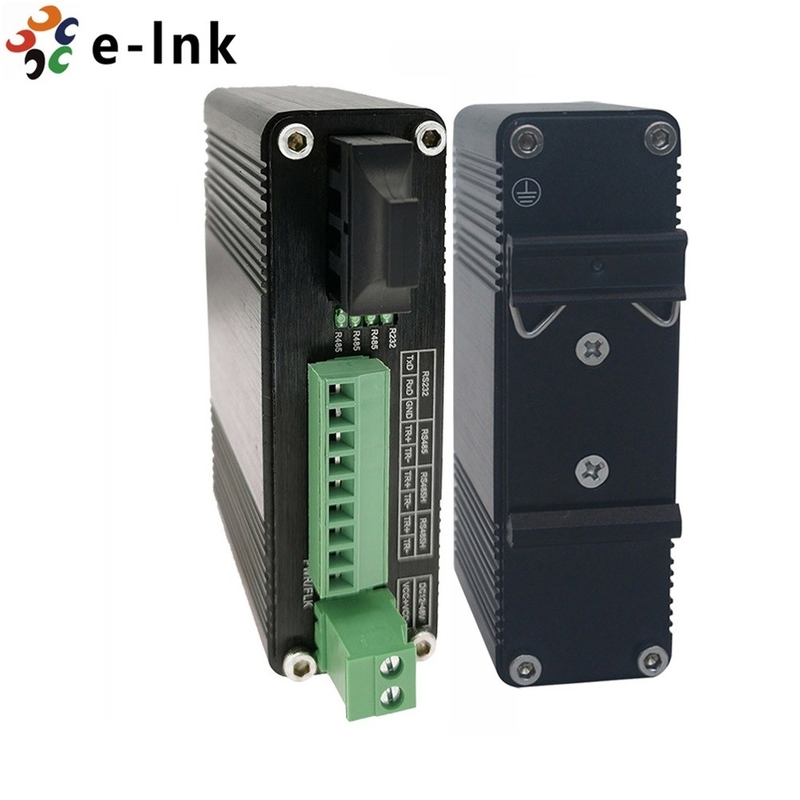

Endüstriyel Seri RS232 RS485 RS422 Fiber SC Medya Dönüştürücü Modem Tek Modlu 20KM
Fiber Optik ModemPaket içeriği
► LNK-IRS93 Serisi Fiber Optik Modem x 1
► Hızlı Başlangıç Kılavuzu x 1
► L-şeklinde duvara montaj aparatı x 1
Endüstriyel Medya DönüştürücüKurulum
SC/ST Fiber Optik Bağlantı Noktası Bağlantısı (SC varsayılan, ST isteğe bağlı)
SC/ST bağlantı noktasının ve kablosunun arkasındaki konsept basittir.I ve II cihazlarını bağladığınızı varsayalım.Elektrik sinyallerinin aksine, optik sinyaller veri iletmek için bir devreye ihtiyaç duymazlar.Sonuç olarak, optik hatlardan biri cihaz I'den cihaz II'ye veri iletmek için kullanılır ve diğer optik hat, tam çift yönlü iletim için cihaz II'den cihaz I'e veri iletmek için kullanılır.
Hatırlamanız gereken tek şey I cihazının Tx (gönderme) portunu II cihazının Rx (alma) portuna ve I cihazının Rx (alma) portunu II cihazının Tx (iletim) portuna bağlamanızdır.Kendi kablolarınızı yapıyorsanız, aynı hattın iki tarafını aynı harfle etiketlemenizi öneririz (aşağıda gösterildiği gibi A'dan A'ya ve B'den B'ye veya A1'den A2'ye ve B1'den B2'ye) ).
DİKKAT:
1.Bu bir Sınıf 1 Lazer/LED ürünüdür.Gözünüze ciddi zarar vermemek için lazer ışınına doğrudan bakmayın.
2.Yukarıdaki metin yalnızca çift fiber bağlantı noktası bağlantısı içindir;tek fiber port bağlantısı için, bağlantı için sadece 1 fiber kablo kullanılıyorsa, Tx veya Rx tarafını söylemenize gerek yoktur.
RS232 RS422 RS485 Seri Medya DönüştürücüKurmak
a) Ortam dönüştürücünün RS232/422/485 bağlantı noktasını bir seri kabloyla bir seri cihaza bağlayın.
b) Cihazın (ortam dönüştürücü) fiber kablosunun diğer ucunu SC/ST konektörüne bağlayın.
c) Cihaz açıldıktan sonra PWR göstergesinin tamamı yanacaktır.Göstergeler yanmıyorsa güç kaynağı bağlantısını kontrol edin.
d) Tüm kablolar doğru şekilde bağlandıktan sonra göstergeler, port durum LED'lerine göre yanacaktır.
RS485 Verisinden Fiber Optik Dönüştürücüye Sipariş Bilgileri
|
Modeli |
Tanım |
|
LNK-IRS93-SC20 |
Endüstriyel Seri RS232/RS485/RS422 , SC SM 1310nm, 20m |
|
Montaj Seçenekleri |
► Varsayılan DIN-Ray Braketi takılı, Duvara Montaj Braketi dahildir. |
|
Güç seçenekleri |
► Güç Kaynağı ayrıca satın alınacaktır |
