Vurgulamak:
Endüstriyel PoE++ Ethernet anahtarı
, Akıllı Yönetimli PoE++ Anahtar
, Mini Endüstriyel PoE Anahtarı

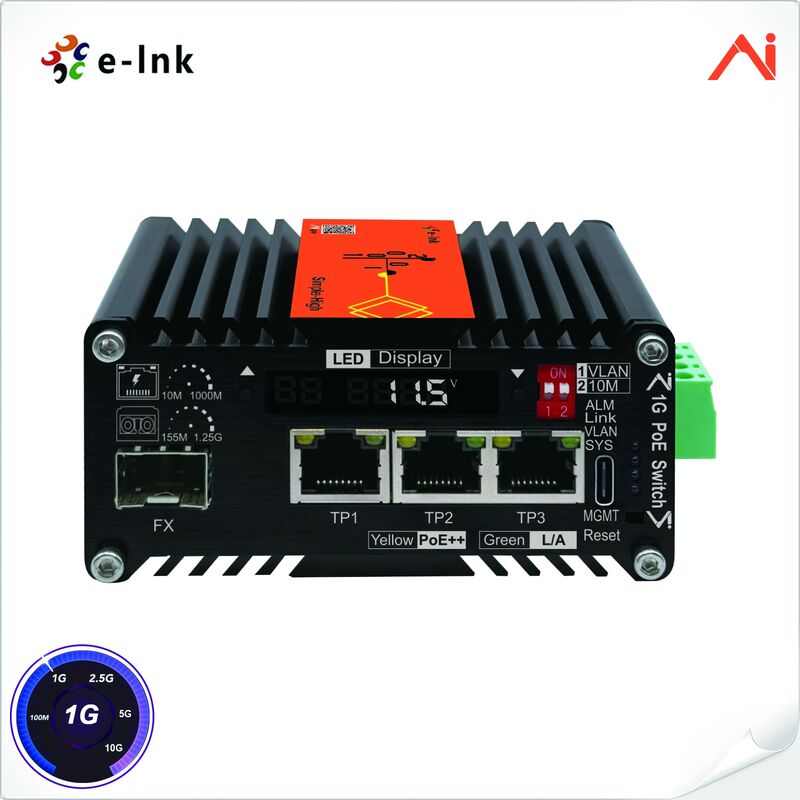

3-Port 10/100/1000Base-T IEEE802.3bt PoE++ 60W - 1-Port 100/1000BASE-X Mini Endüstriyel Yapay Zeka Akıllı Yönetimli PoE++ Ethernet Anahtar (Voltaj Yükselticili)
Mini Endüstriyel Yapay Zeka Akıllı Yönetimli PoE++ Ethernet Anahtarı Genel Bakış
LNK-AIMC103GMP60, E-link tarafından bağımsız olarak geliştirilmiş kompakt bir yapay zeka akıllı yönetimli endüstriyel PoE++ anahtarıdır. Her ünite 3 adet×10/100/1000Base-T RJ45 PoE++ bağlantı noktası + 1 adet×100/1000BASE-X SFP fiber bağlantı noktası ile donatılmıştır ve özellikle güneş enerjisi besleme uygulamaları için optimize edilmiş yerleşik bir voltaj yükseltme devresi ile entegre edilmiştir.
Bu dünyanın ilk yenilikçi cihazı, yönetilen ve yönetilmeyen anahtarların ikili avantajlarını birleştirir. Mühendisler, ek test araçlarına gerek kalmadan mobil UYGULAMA, PC web yönetim arayüzü ve LED Ekran gibi birden fazla yöntemle cihaz durumunu izleyebilir.
Veri kapsamı:voltaj,akım, sıcaklık, Ethernet bağlantı noktası durumu, SFP bağlantı noktası çalışma durumu, PoE durumu ve optik güç, dalga boyu, iletim mesafesi, bağlantı hızı ve modül sıcaklığı gibi ayrıntılı SFP DDM parametreleri.
Bu ürünü standart anahtarlara dayanarak yeniledik:
Cihaz işlevi: Fiber Bağlantı Noktası Alarmı, Zamanlanmış Sistem Sıfırlama, PoE Zamanlanmış Yeniden Başlatma, VLAN İzolasyonu, 10M 250m İletim Desteği. Yedekli mod, otomatik kurtarma işlevini destekler. Bir paketin hedef bağlantı noktası bağlantı kesildiğinde, paketi yedek çiftin diğer bağlantı noktasına iletir.
IP40 uyumlu, alüminyum gövde, -40℃ ila 75℃arasındaki zorlu endüstriyel sıcaklıklarda kararlı çalışır.
Çift yedekli güç kaynakları ile donatılmış olup, Ethernet'in 7/24 kararlı çalışmasını sağlar.
Uygulama Senaryoları:
Akıllı Üretim ve Otomasyon: veri iletimi ve çoklu cihaz ara bağlantısı
Enerji ve Yeni Enerji: Gözetim iletişimi ve küme ağı.
Demiryolu Transit ve Tünel Mühendisliği: Gerçek zamanlı video izleme ve sinyal iletimi.
Petrol, Gaz ve Madencilik Sahaları: Kararlı iletişim
Akıllı Şehir ve Yeni Altyapı Dağıtımı
Ek olarak, bu ürün otonom sürüş, insansı robotlar, yapay zeka hesaplama, metalurji, kimya mühendisliği, dış mekan araştırma baz istasyonları ve saha hava durumu izleme gibi alanlarda kullanılabilir.
Mini Endüstriyel Yapay Zeka Akıllı Yönetimli PoE++ Ethernet Anahtarı Özellikleri
Geniş çalışma sıcaklığı: -40°C ~ +75°C (-40°F ~ 167°F) E-link tarafından kendi geliştirdiği, Android mobil UYGULAMA ve PC web kullanıcı arayüzünü destekleyen akıllı yönetim sistemi
Geniş çalışma sıcaklığı: -40°C ~ +75°C (-40°F ~ 167°F) Tek tuşla LED ekran göstergesigerçek zamanlı veri panosu: sistem akımı, voltajı, dahili sıcaklığı, SFP alım/gönderme optik gücü, Ethernet ve fiber bağlantı noktası bağlantı hızları ve daha fazlası
Geniş çalışma sıcaklığı: -40°C ~ +75°C (-40°F ~ 167°F) Zengin UYGULAMA ve web yönetim özellikleri: tüm cihaz durumu için sezgisel grafiksel gösterge paneli; eksiksiz SFP bilgileri ve DDM teşhis verileri; özelleştirilebilir optik güç alarm eşikleri; kullanıcı tanımlı zamanlanmış bağlantı noktası/cihaz yeniden başlatma
Geniş çalışma sıcaklığı: -40°C ~ +75°C (-40°F ~ 167°F) Geniş9–54VDC güç girişi, yerleşikvoltaj yükseltme devresi,
• 12V giriş → 60W PoE çıkışı
• 24V giriş →ModA&B0W PoE çıkışı
• 48V giriş →Starlink PoEW PoE çıkışı
Geniş çalışma sıcaklığı: -40°C ~ +75°C (-40°F ~ 167°F) IEEE 802.3af/at/bt PoE++PSE standardına uygundur, Starlink Gen 2 / Gen 3 uyumluluğu için özelleştirilebilir sürümler►
► Güç Kaynağı ayrıca satın alınmalıdır.100/1000BASE-X SFPÇok Modlu: 50/125um veya 62.5/125um fiber optik kablo, mesafe: 550m/2km; ►
► Güç Kaynağı ayrıca satın alınmalıdır.ve10M 250m iletim►
Geniş çalışma sıcaklığı: -40°C ~ +75°C (-40°F ~ 167°F)KV tüm bağlantı noktalarında yıldırım aşırı gerilim koruması►
Geniş çalışma sıcaklığı: -40°C ~ +75°C (-40°F ~ 167°F)Mini Endüstriyel Yapay Zeka Akıllı Yönetimli PoE++ Ethernet Anahtarı Teknik İndeksleri
Endüstriyel Yapay Zeka Akıllı Yönetimli PoE+
|
+9V ila 54V DC güç girişi, Voltaj Yükselticili. Erişim Modu
|
|
1x
|
100/1000BASE-X SFP'den3x10/100/1000BASE-T RJ45 PSEIEEE802.3af/at/bt5
|
|
Standartlar
|
|
Standart Uyumluluğu IEEE 802.3 Ethernet
|
IEEE 802.3u Hızlı Ethernet
|
|
IEEE 802.3ab Gigabit Ethernet
|
|
IEEE 802.3x Tam Dupleks Akış Kontrolü
|
|
IEEE 802.3az Enerji Verimli Ethernet (EEE)
|
|
İşlem Türü
|
|
Depola ve İlet
|
İletme Filtreleme Hızı
|
|
14.880pps (10Mbps)
|
148.800pps (100Mbps)
|
|
1.488.000pps (1000Mbps)
|
|
Paket Tampon Belleği
|
|
1 Mbit
|
Maksimum Paket Uzunluğu
|
|
9K Bayt
|
Anahtarlama Kapasitesi
|
|
10Gbps/engelsiz
|
PC (MacOS, Windows Desteği)
|
|
MacOS Tarayıcı:
|
|
Microsoft Edge 89+ (Yayın tarihi: 2021-03-04 veya daha sonraki sürüm)
|
Google Chrome 89+ (Yayın tarihi: 2021-03-02 veya daha sonraki sürüm)
Opera 75+ (Yayın tarihi: 2021-03-24 veya daha sonraki sürüm)
Mobil Uygulama
|
|
Microsoft Edge 89+ (Yayın tarihi: 2021-03-04 veya daha sonraki sürüm)
|
Google Chrome 89+ (Yayın tarihi: 2021-03-02 veya daha sonraki sürüm)
Opera 75+ (Yayın tarihi: 2021-03-24 veya daha sonraki sürüm)
Mobil Uygulama
|
|
(Android Desteği, iOS Desteklenmez)Mobil Telefon UYGULAMASI (Android)
|
|
Tüm Android Cep Telefonlarını ve Android Tabletleri Destekler
|
Mobil iPhone UYGULAMASI (iOS)
|
|
iPhone veya iPad'i Desteklemez
|
Yapay Zeka Akıllı Yönetimli İşlevler
|
|
Servis Kartı Durumu
|
|
Sıcaklık
|
Voltaj
|
|
|
Akım
|
|
RJ45 Bağlantı Noktası Durumu
|
|
Bağlantı Durumu
|
PN/SN
|
|
|
VLAN
|
|
Yeşil LED Sabit Yanıyor: SFP bağlantı noktası bağlantısı kuruldu
|
|
PSE Güç Tüketimi
|
|
Güç Pin Ataması
|
|
;
|
|
Bağlantı Durumu
|
PN/SN
|
|
|
TX Gücü
|
|
RX Gücü
|
|
Tüm DDM Bilgileri
|
|
DIP Anahtarı
|
|
DIP1
|
VLAN
|
Yeşil LED Sabit Yanıyor: SFP bağlantı noktası bağlantısı kuruldu
|
|
|
10M
|
Fiber Bağlantı Noktası Alarmı
|
|
Destek
|
Arayüz
|
|
|
Destek
|
Arayüz
|
|
|
Destek
|
Arayüz
|
|
|
PortMesafe: 1000M veri hızında ≤100 metre, 3
|
|
-Port 10/100/1000BASE-T Ethernet RJ45 arayüzü Otomatik anlaşma, otomatik MDI/MDI-X
|
--
|
|
-bMesafe: 1000M veri hızında ≤100 metre, 10M veri hızında ≤250 metre
|
|
SFP Bağlantı Noktası
1-Port100/1000BASE-X SFP
|
|
(100BASE-X ve 1000BASE-X ve alıcı-vericilerle geriye dönük uyumlu) (otomatik algılama)
|
Kablo:Çok Modlu: 50/125um veya 62.5/125um fiber optik kablo, mesafe: 550m/2km; Tek Modlu: 9/125um fiber optik kablo, mesafe: 20/40/80/100/120/160/200km
|
|
PoE (Ethernet Üzerinden Güç)
Standart
IEEE 802.3af/at/bt PoE++ PSE (af: 15.4W, at: 30W, bt tip3: 60W, bt tip4: 95W
|
|
)
|
|
PoE Güç Çıkışı
|
90watt maks.
|
|
Güç Pin Ataması
|
Uçtan-uç + Ortadan-uç: 1/2(+), 3/6(-)
|
|
;
|
4/5(+),7/8(-) PoE Bütçesi6'ya kadar0
|
|
-watt PoE bütçesi (9-54VDC)
|
PoE Güç Kaynağı Türüaf/at/bt/bt
|
|
(Pasif PoE gerekiyorsa lütfen müşteri hizmetleriyle iletişime geçin)
|
PoE Moduile uyumlu Mod A ve Mod B.
|
|
Voltaj Yükseltici
|
DC 9-12V GirişPoE 48V Çıkış,
|
|
|
maks. 60W
|
Elektriksel ve MekanikGiriş Gücü
|
maks. 120W
|
Elektriksel ve MekanikGiriş Gücü
|
|
maks. 120W
|
Elektriksel ve MekanikGiriş Gücü
|
maks. 180W
|
Elektriksel ve MekanikGiriş Gücü9~54V DC
|
|
, 4-pin terminal bloğu
|
|
Güç Tüketimi
|
5W Maks. (PoE kullanılmadığında)Boyutlar (G x D x Y)
|
|
98 x 67 x 46 mm
|
Ağırlık
|
|
300g
|
Kasa
|
|
Alüminyum Kasa
|
Montaj Seçenekleri
|
|
DIN-Ray
|
LED Göstergeleri
|
|
Güç Seçenekleri
|
Yeşil LED Yanıp Sönüyor: Normal çalışıyor
|
|
VLAN
|
|
Yeşil Sabit Yanıyor
|
:
|
|
Yeşil LED Sabit Yanıyor: SFP bağlantı noktası bağlantısı kuruldu
|
AçıkYeşil SabitYeşil LED Sabit Yanıyor: SFP bağlantı noktası bağlantısı kuruldu VLAN
|
|
KapalıBağlantıYeşil LED Sabit Yanıyor: SFP bağlantı noktası bağlantısı kuruldu Yeşil LED Yanıp Sönüyor: Veri iletimi
|
|
Yeşil LED Kapalı: SFP bağlantı noktası bağlantısı yok
|
ALARM
|
|
Kırmızı LED Sabit Yanıyor: Alınan optik güç eşiğin altında
|
|
Kırmızı LED Kapalı: Alınan optik güç normal
|
|
TP
|
1
|
|
-3
|
|
PoESarı LED Sabit Yanıyor: Bağlı PDSarı LED Kapalı: Bağlı PD yok Yeşil LED Kapalı: Ethernet bağlantı noktası bağlantısı yok
|
TP
|
|
1
|
|
-3
|
|
PoESarı LED Sabit Yanıyor: Bağlı PDSarı LED Kapalı: Bağlı PD yok Çevresel
|
Çalışma Sıcaklığı
|
|
-40°C ila 75°C (-40°F ila 167°F)
|
|
Depolama Sıcaklığı
|
|
-40°C ila 85°C (-40°F ila 185°F)
|
Bağıl Nem
|
|
%5 ila %95 yoğuşmasız
|
MTBF
|
|
> 200.000 saat
|
Yasal Onaylar
|
|
ISO9001, CE, FCC Bölüm 15 Sınıf A, RoHS
|
EMI:
|
|
EN55022:2010+AC: 2011, Sınıf A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
EN55024: 2010
EMS:
IEC 61000-4-2 (ESD)
IEC 61000-4-3 (RS)
|
|
IEC 61000-4-4 (EFT)
IEC 61000-4-5 (Aşırı Gerilim)
IEC 61000-4-6 (CS)
IEC 61000-4-8 (PFMF)
Mini Endüstriyel Yapay Zeka Akıllı Yönetimli PoE++ Ethernet Anahtarı Uygulaması
PoE Standartları Parametreleri
PoE Standartları
|
Giriş(V)
|
Akım(A)
|
|
Çıkış(V)
|
|
Güç(W)
|
PoE Pini
|
Mod
|
IEEE802.3af/at/bt
|
af/at/bt
|
9-12
|
|
5
|
48V
|
60
|
1/2(+),3/6(-); 4/5(+),7/8(-)
|
ModA&B
|
Anahtar
|
Açıklama
|
48-56
|
|
|
48V
|
12
|
1/2(+),3/6(-); 4/5(+),7/8(-)
|
ModA&B
|
ModA&Baf/at/bt
|
Açıklama
|
48-56
|
|
|
48V
|
180
|
1/2(+),3/6(-); 4/5(+),7/8(-)
|
ModA&B
|
Starlink PoE
|
Açıklama
|
48-56
|
|
|
|
|
|
|
|
|
|
|
2.67
|
56
|
200
|
1/2(+),3/6(-); 4/5(+),7/8(-)
|
Mini Endüstriyel Yapay Zeka Akıllı Yönetimli PoE++ Ethernet Anahtarı Sipariş Bilgileri
|
48-56
|
Açıklama
|
|
|
|
56
|
200
|
1/2(+),3/6(-); 4/5(+),7/8(-)
|
Mini Endüstriyel Yapay Zeka Akıllı Yönetimli PoE++ Ethernet Anahtarı Sipariş Bilgileri
|
Model
|
Açıklama
|
|
LNK-AIMC103GMP60-SFP
|
Endüstriyel Yapay Zeka Akıllı Yönetimli 1-Port
|
100/1000
|
|
Base-X SFP'den
|
3-Port10/100/1000BASE-T IEEE802.3bt 60W PoE++Anahtar, 9V ila 54V DC güç girişi, Voltaj Yükselticili. SFP Seçenekleri► SFP seçeneği. Lütfen SFP'nizi SFP Seçenekleri Sayfamızdan seçin.► SFP modülü ayrıca satın alınmalıdır.
|
|
Montaj Seçenekleri
|
►
|
|
Varsayılan DIN-Ray braketi dahildir.
|
|
Güç Seçenekleri
|
► Güç Kaynağı ayrıca satın alınmalıdır.240W/5A 48VDC
|
|
Güç Kaynağı. Terminal Blok için Açık Kablo
|
► Güç Kaynağı ayrıca satın alınmalıdır.
|
|
|
