Vurgulamak:
Endüstriyel PoE++ Ethernet anahtarı
, Akıllı yönetilen POE anahtarı
, Mini Endüstriyel PoE Değiştiricisi Voltaj arttırıcı ile
3-port 10/100/1000Base-T IEEE802.3bt PoE++ 90W 1 port 100/1000BASE-X
Mini Endüstriyel AI Akıllı Yönetilen PoE++ Ethernet Değiştiricisi Voltaj Artırıcı ile

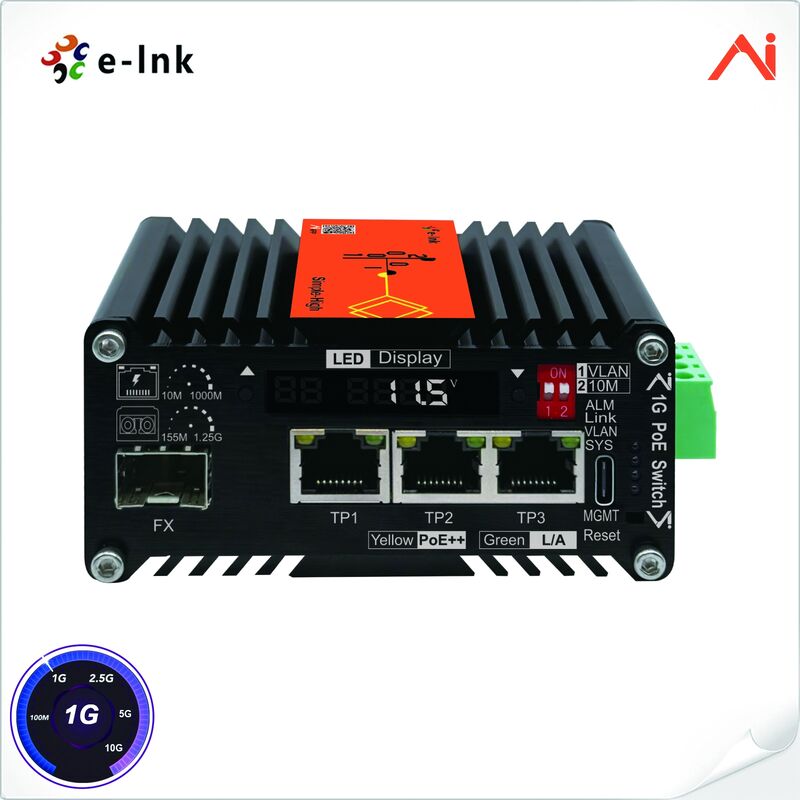

Mini Endüstriyel Yapay Zeka Akıllı Yönetilen PoE++ Ethernet Anahtarına Genel Bakış
LNK-AIMC103GMP90, E-link tarafından bağımsız olarak geliştirilen kompakt bir yapay zeka akıllı yönetimli endüstriyel PoE++ anahtarıdır. Her ünite 3 ile donatılmıştır×10/100/1000Base-T RJ45 PoE++ bağlantı noktaları + 1×Güneş enerjisi kaynağı uygulamaları için özel olarak optimize edilmiş yerleşik voltaj yükseltme devresiyle entegre 100/1000BASE-X SFP fiber bağlantı noktası.
Dünyada bir ilk olan bu yenilikçi cihaz, yönetilen ve yönetilmeyen anahtarların ikili avantajlarını birleştiriyor. Mühendisler, cihaz durumunu birden fazla yöntemle izleyebilir: mobil uygulama, PC web yönetimi arayüzü ve ek test araçlarına gerek kalmadan LED Ekran.
Veri kapsamı:Gerilim,akım, sıcaklık, Ethernet bağlantı noktası durumu, SFP bağlantı noktası çalışma durumu, PoE durumunun yanı sıra optik güç, dalga boyu, iletim mesafesi, bağlantı hızı ve modül sıcaklığı gibi ayrıntılı SFP DDM parametreleri.
Bu ürünü standart anahtarlara dayanarak geliştirdik:
Cihaz işlevi:Fiber Bağlantı Noktası Alarmı, Planlı Sistem Sıfırlama, PoE Planlı Yeniden Başlatma, VLAN İzolasyonu, 10M 250m İletim Desteği. Yedekli mod, otomatik kurtarma işlevini destekler. Bir paketin hedef bağlantı noktasının bağlantısı kesilmişse, paketi yedek çiftin diğer bağlantı noktasına iletir.
IP40'ı karşılayan alüminyum gövde, -40°C'den zorlu endüstriyel sıcaklıklar altında stabil çalışır°C75'e kadar°C.
Çift yedekli güç kaynağıyla donatılmış olup, Ethernet'in 7/24 istikrarlı bir şekilde çalışmasını sağlar.
Uygulama Senaryoları:
Akıllı Üretim ve Otomasyon: veri iletimi ve çoklu cihaz ara bağlantısı
Güç ve Yeni Enerji: Gözetim iletişimi ve küme ağı.
Demiryolu Taşımacılığı ve Tünel Mühendisliği: Gerçek zamanlı video izleme ve sinyal iletimi.
Petrol, Gaz ve Madencilik Sahaları: İstikrarlı iletişim
Akıllı Şehir ve Yeni Altyapı Kurulumu
Ayrıca bu ürün otonom sürüş, insansı robotlar, yapay zeka hesaplama, metalurji, kimya mühendisliği, açık hava araştırma baz istasyonları ve sahada hava durumu izleme gibi alanlarda da kullanılabiliyor.
Mini Endüstriyel Yapay Zeka Akıllı Yönetilen PoE++ Ethernet Anahtarı Özellikleri
►Android mobil uygulamasını ve PC web kullanıcı arayüzünü destekleyen, E-link ile kendi geliştirdiği akıllı yönetim sistemi
► Tek tıklamayla LED ekran görüntüsügerçek zamanlı veri panosu: sistem akımı, voltaj, dahili sıcaklık, SFP iletim/alım optik gücü, Ethernet ve fiber bağlantı noktası bağlantı hızları ve daha fazlası
►Zengin APP ve web yönetimi yetenekleri: tam cihaz durumu için sezgisel grafiksel kontrol paneli; tam SFP bilgileri ve DDM tanılama verileri; özelleştirilebilir optik güç alarm eşikleri; kullanıcı tanımlı zamanlanmış bağlantı noktası/aygıt yeniden başlatma
►Geniş9–54VDCdahili güç girişivoltaj yükseltme devresi,
• 12V giriş → 60W PoE çıkışı
• 24V giriş →120W PoE çıkışı
• 48V giriş →240W PoE çıkışı
►UyumluIEEE 802.3af/at/bt PoE++Starlink Gen 2 / Gen 3 uyumluluğu için PSE standardı, özelleştirilebilir versiyonlar
►1 adet100/1000BASE-X SFP fiber uplink bağlantı noktası
►Tek tıklamayla VLAN izolasyonuVe10M 250m iletim
►6kTüm bağlantı noktalarında V yıldırım dalgalanma koruması
►Geniş çalışma sıcaklığı: -40°C ~ +75°C (-40°F ~ 167°F)
Mini Endüstriyel Yapay Zeka Akıllı Yönetilen PoE++ Ethernet Anahtarı Teknik İndeksler
|
Endüstriyel Yapay Zeka Akıllı Yönetilen PoE++ Solar Sistem için Voltaj Yükselticili Anahtar
|
|
Erişim Modu
|
1x100/1000BASE-X SFP'den3x10/100/1000BASE-T RJ45 PSEIEEE802.3af/at/bt
|
|
ethernet
|
|
Standartlar
|
Standartlara Uygunluk IEEE 802.3 Ethernet
|
|
IEEE 802.3u Hızlı Ethernet
|
|
IEEE 802.3ab Gigabit Ethernet
|
|
IEEE 802.3x Tam Çift Yönlü Akış Kontrolü
|
|
IEEE 802.3az Enerji Verimli Ethernet (EEE)
|
|
İşleme Türü
|
Sakla ve İlet
|
|
İleri Filtre Hızı
|
14.880 pps (10 Mb/sn)
|
|
148.800 pps (100 Mb/sn)
|
|
1.488.000 pps (1000 Mb/sn)
|
|
Paket Arabellek Belleği
|
1 Mbit
|
|
Maksimum Paket Uzunluğu
|
9K Bayt
|
|
Anahtarlama Kapasitesi
|
10 Gbps/engellemesiz
|
|
PC (MacOS, Windows'u destekler)
|
|
Mac OS Tarayıcı:
|
Microsoft Edge 89+ (Yayın tarihi: 2021-03-04 veya sonraki sürüm)
Google Chrome 89+ (Yayın tarihi: 2021-03-02 veya sonraki sürüm)
Opera 75+ (Yayın tarihi: 2021-03-24 veya sonraki sürüm)
|
|
Windows Tarayıcısı:
|
Microsoft Edge 89+ (Yayın tarihi: 2021-03-04 veya sonraki sürüm)
Google Chrome 89+ (Yayın tarihi: 2021-03-02 veya sonraki sürüm)
Opera 75+ (Yayın tarihi: 2021-03-24 veya sonraki sürüm)
|
|
Mobil Uygulama (Android'i destekleyin,İOS'u Desteklemiyor)
|
|
Cep Telefonu Uygulaması (Android)
|
Tüm Android Cep Telefonu ve Android Tableti destekleyin
|
|
Mobil iPhone UYGULAMASI(iOS)
|
iPhone veya iPad'i Desteklemiyor
|
|
AI Akıllı Yönetilen İşlevler
|
|
Hizmet Panosu Durumu
|
Sıcaklık
|
|
|
Gerilim
|
|
Akım
|
|
RJ45 Bağlantı Noktası Durumu
|
Bağlantı Durumu
|
|
|
Oran
|
|
VLAN
|
|
PSE Besleme Gerilimi
|
|
PSE Güç Tüketimi
|
|
Güç Pimi Ataması
|
|
SFP Bağlantı Noktası Durumu
|
Bağlantı Durumu
|
|
|
PN/SN
|
|
Teksas Gücü
|
|
Alım Gücü
|
|
Tüm DDM Bilgileri
|
|
DIP Anahtarı
|
DIP1
|
VLAN
|
|
|
DIP2
|
10 milyon
|
|
Fiber Bağlantı Noktası Alarmı
|
Destek
|
|
|
Zamanlanmış Sıfırlama
|
Destek
|
|
|
PoE Gücü Planlandı
|
Destek
|
|
|
ArayüzPort
|
|
Ethernet Bağlantı Noktası
|
3-Port 10/100/1000BASE-T Ethernet RJ45 arayüzü Otomatik anlaşma, otomatik MDI/MDI-X
|
|
3-Port 10/100/1000BASE-T Desteği IEEE802.3af/at/bt
|
|
Kablo: Cat 5e veya üzeri;
Mesafe: 1000M veri hızında ≤100 metre,10M veri hızında ≤250 metre
|
|
SFP Bağlantı Noktası
|
1-Port100/1000BASE-X SFP (100BASE-X ve 1000BASE-X ve alıcı-vericilerle geriye dönük uyumludur) (otomatik algılama)
|
|
Kablo:
Çoklu Mod: 50/125um veya 62,5/125um fiber optik kablo, mesafe: 550m/2km;
Tek Mod: 9/125um fiber optik kablo, mesafe: 20/40/80/100/120/160/200km
|
|
PoE (Ethernet Üzerinden Güç)
|
|
Standart
|
IEEE 802.3af/at/bt PoE++ PSE (af: 15,4W, en: 30W, bt type3: 60W, bt type4: 95W)
|
|
PoE Güç Çıkışı
|
90 maksimum watt
|
|
Güç Pimi Ataması
|
Uç açıklık + Orta açıklık: 1/2(+), 3/6(-);4/5(+),7/8(-)
|
|
Yetki Belgesi Bütçesi
|
kadar90-watt PoE bütçesi (9-54VDC)
|
|
PoE Güç Kaynağı Türü
|
IEEE 802.3af/at/bt (Pasif PoE'ye ihtiyacınız varsa lütfen müşteri hizmetleriyle iletişime geçin)
|
|
PoE Modu
|
İle uyumluMod A ve Mod B.
|
|
Gerilim Yükseltici
|
DC 9-12V Giriş
|
PoE 48V Çıkışı, maksimum 60W
|
DC 19-24V Giriş
|
PoE 48V Çıkışı, maksimum 120W
|
|
DC 24-36V Giriş
|
PoE 48V Çıkışı, maksimum 120W
|
DC 48-54V Giriş
|
PoE 48V Çıkışı, maksimum 240W
|
|
Elektrik ve Mekanik
|
|
Giriş Gücü
|
9~54VDC, 4 pinli terminal bloğu
|
|
Güç Tüketimi
|
5W Maks. (PoE kullanılmadığında)
|
|
Boyutlar (G x D x Y)
|
98x67x46mm
|
|
Ağırlık
|
300g
|
|
Gövde
|
Alüminyum Kasa
|
|
Montaj Seçenekleri
|
DIN-Rayı
|
|
LED Göstergeler
|
|
SİSTEM
|
Yeşil LED Yanıp Sönüyor: Normal çalışıyor
|
|
VLAN
|
Yeşil Sürekli Açık:VLAN Açık
|
|
Yeşil KatıKapalı:VLAN Kapalı
|
|
Bağlantı
|
Yeşil LED Sürekli Açık: SFP bağlantı noktası bağlantısı kuruldu
|
|
Yeşil LED Yanıp Sönüyor: Veri aktarımı
|
|
Yeşil LED Kapalı: SFP bağlantı noktası bağlantı yok
|
|
ALM
|
Kırmızı LED Sürekli Açık: Eşiğin altında alınan optik güç
|
|
Kırmızı LED Kapalı: Alınan optik güç normal
|
|
TP1-3 L/A
|
Yeşil LED Sürekli Açık: Ethernet bağlantı noktası bağlantısı
|
|
Yeşil LED Yavaş Yanıp Sönüyor: Ethernet bağlantı noktası bağlantı hızı 10M/100M/1000M'dir
|
|
Yeşil LED Kapalı: Ethernet bağlantı noktası bağlantı yok
|
|
TP1-3 Yetki Belgesi
|
Sarı LED Sürekli Açık: PD Bağlı
|
|
Sarı LED Kapalı: PD bağlı değil
|
|
Çevresel
|
|
Çalışma Sıcaklığı
|
-40°C ila 75°C (-40°F ila 167°F)
|
|
Depolama Sıcaklığı
|
-40°C ila 85°C (-40°F ila 185°F)
|
|
Bağıl Nem
|
%5 ila %95 yoğunlaşmayan
|
|
MTBF
|
> 200.000 saat
|
|
Düzenleyici Onaylar
|
|
ISO9001, CE, FCC Bölüm 15 Sınıf A, RoHS
|
|
EMI:
EN55022:2010+AC: 2011, Sınıf A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Dalgalanma)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Mini Endüstriyel Yapay Zeka Akıllı Yönetilen PoE++ Ethernet Anahtar Uygulaması
|
PoE Standartları Parametreleri
|
|
PoE Standartları
|
|
Giriş(V)
|
Akım(A)
|
Çıkış(V)
|
Güç(W)
|
PoE Pimi
|
Mod
|
|
IEEE802.3af/at/bt
|
af/at/bt
|
9-12
|
5
|
48V
|
60
|
1/2(+),3/6(-); 4/5(+),7/8(-)
|
ModA&B
|
|
|
af/at/bt
|
19-24
|
5
|
48V
|
120
|
1/2(+),3/6(-); 4/5(+),7/8(-)
|
ModA&B
|
|
|
af/at/bt
|
48-54
|
5
|
48V
|
240
|
1/2(+),3/6(-); 4/5(+),7/8(-)
|
ModA&B
|
|
|
|
|
|
|
|
|
|
|
Starlink Yetki Belgesi
|
Gen2
|
48-56
|
2.67
|
56
|
150
|
1/2(+),3/6(-); 4/5(+),7/8(-)
|
|
|
|
Gen3
|
48-56
|
3.57
|
56
|
200
|
1/2(+),3/6(-); 4/5(+),7/8(-)
|
|
Mini Endüstriyel Yapay Zeka Akıllı Yönetilen PoE++ Ethernet Anahtarı Sipariş Bilgileri
|
Modeli
|
Tanım
|
|
LNK-AIMC103GMP90-SFP
|
Endüstriyel Yapay Zeka Akıllı Yönetilen 1 Bağlantı Noktalı100/1000Base-X SFP'den3-Liman 10/100/1000BASE-T IEEE802.3BT90W PoE++ Anahtar,9V - 54V DC güç girişi, Gerilim Yükselticili.
|
|
SFP Seçenekleri
|
► SFP seçeneği. Lütfen SFP Seçenekleri Sayfamızdan SFP'nizi seçin.
|
|
► SFP modülü ayrıca satın alınacaktır.
|
|
Montaj Seçenekleri
|
►Varsayılan DIN-Ray braketi dahildir.
|
|
Güç Seçenekleri
|
►240W/5A 48VDCGüç Kaynağı. Terminal Bloğu için Açık Tel
|
|
► Güç Kaynağı ayrıca satın alınacaktır.
|
