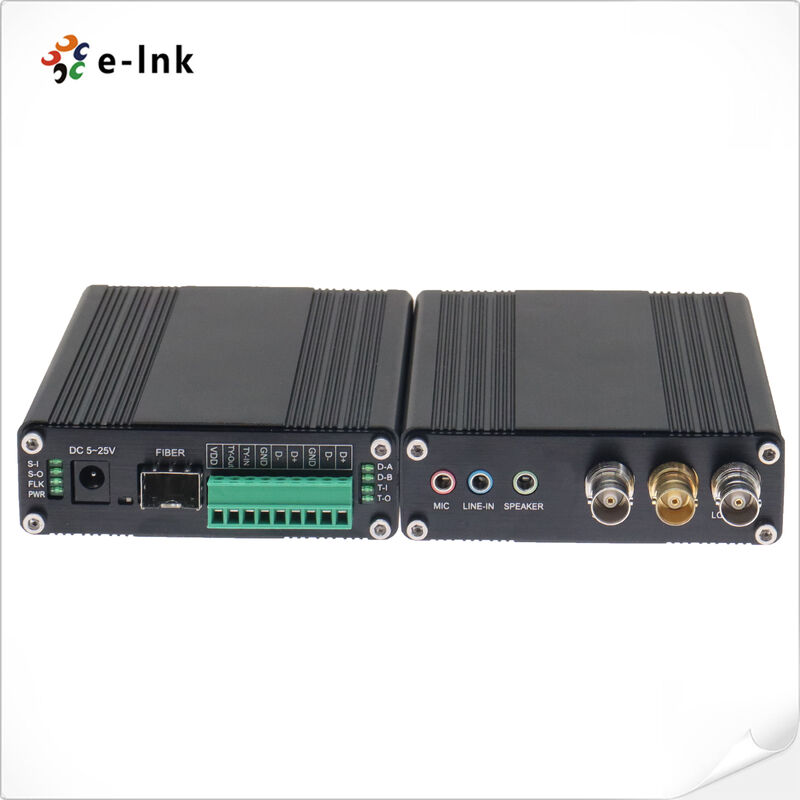

Loop-out Tally RS485 RS422 Ses Mikrofonu ile 3G-SDI Fiber Konvertörü 20km
Loop-out Tally RS485 RS422 Ses Mikrofonu 20km ile 3G-SDI Fiber Dönüştürücü
Model: LNK-3G-1BV1T2BD2A1M Serisi
Ürün Açıklaması ve Genel Bakış
Bu gelişmiş 3G/HD-SDI Fiber Dönüştürücü, profesyonel
video iletim uygulamaları için kapsamlı sinyal entegrasyonu sağlar ve yüksek çözünürlüklü videoyu çoklu yardımcı sinyallerle birleştirir.
tek fiber optik altyapı. Sistem, 1 kanallı çift yönlü 3G/HD-SDI video özelliğine sahiptir.
gömülü ses ve döngü çıkışı özelliği, 1 kanallı işaret sinyali, 2 kanallı
çift yönlü RS485/RS422 veri iletişimi, 2 kanallı harici stereo ses girişleri ve 1-
kanallı mikrofon girişi. Eksiksiz verici ve alıcı seti, güvenilir 1080P sinyali sağlar.
tüm kanallarda yayın kalitesinde standartları korurken iletim.
Görev açısından kritik uygulamalar için tasarlanan bu fiber dönüştürücü, olağanüstü kararlılık gösterir.
ve gelişmiş optik iletim teknolojisi sayesinde görüntü netliği. Entegre LED durumu
göstergeleri, cihaz çalışmasının gerçek zamanlı görsel izlemesini sağlayarak, anında arıza tespiti sağlar.
ve sistem durumu değerlendirmesi. Sağlam yapı ve gelişmiş sinyal işleme devresi
zorlu ortamlarda tutarlı performans sağlar ve hem iç hem de
sinyal güvenilirliğinin hayati önem taşıdığı dış mekan kurulumları.
Bu çok yönlü fiber dönüştürücü, akıllı ulaşım dahil olmak üzere birçok endüstri sektörüne hizmet vermektedir.
trafik izleme sistemleri, güvenlik ve gözetim ağları, eğitim kampüsü yayını,
ve güç, kimya, çelik, petrol ve demiryolu operasyonlarında endüstriyel izleme. Askeri
uygulamalar arasında depo güvenliği, sınır gözetimi ve koruma noktası izleme yer alır,
yayın uygulamaları arasında TV programı iletimi ve canlı etkinlik kapsamı yer alır.
stadyumlar ve spor mekanları. Fiber optik iletim teknolojisi tam bağışıklık sağlar.
elektromanyetik parazite karşı, elektriksel olarak gürültülü ortamlarda güvenli ve güvenilir çalışma sağlar.
ortamlar. Çoklu sinyal türlerini tek bir fiber bağlantı üzerinden birleştirerek, bu
çözüm, kurulum karmaşıklığını önemli ölçüde azaltırken, üstün performans sağlar.
geleneksel bakır tabanlı sistemlere kıyasla, çoklu sinyal için yeni ölçütler oluşturarak
profesyonel video uygulamalarında iletim güvenilirliği.
Temel Özellikler Mermiler
-
Çift Yönlü HD Video İletimi
Döngü çıkışı izleme ve gömülü ses desteği ile tek kanallı çift yönlü 3G-SDI video
-
Profesyonel İşaret Sinyali
Kamera durumu göstergesi ve prodüksiyon koordinasyonu için özel işaret kanalı
-
Çift Kanallı Veri İletişimi
Cihaz kontrolü ve sinyal iletimi için iki çift yönlü RS485/RS422 veri portu
-
Çok Kanallı Ses Entegrasyonu
Kapsamlı ses kapsamı için iki kanallı stereo ses girişleri artı bir mikrofon kanalı
-
Gelişmiş Sinyal Kurtarma
Değişen veri hızlarında sinyal bütünlüğünü sağlayan 270Mbps'den 3Gbps'ye otomatik yeniden saat
-
Yüksek Çözünürlüklü Video Desteği
1920×1080@60Hz çözünürlükte 720P, 1080I, 1080P dahil olmak üzere HDTV formatlarıyla uyumlu
-
Genişletilmiş Fiber İletimi
Tek modlu fiber optik kablolar üzerinden 20 km'ye kadar uzun mesafe yeteneği
-
Çalışırken Değiştirilebilir İşlem
Kesintisiz sistem bakımı için çalışırken değiştirme ve çalışırken takma işlevini destekler
-
Yayın Kalitesi
Yayın seviyesinde video kalitesini koruyan tamamen dijital sıkıştırmasız iletim
-
Endüstriyel Sıcaklık Aralığı
Zorlu ortam dağıtımı için -20℃ ila +70℃ arasında ultra geniş çalışma sıcaklığı
Teknik Özellikler ve Endeksler
|
Fiber Optik arayüz
|
|
Fiber arayüz
|
Simpleks LC
|
|
İletim mesafesi
|
0-20Km
|
|
Dalga boyu
|
1310nm/1550nm
|
|
Video
|
|
Video arayüzü
|
BNC
|
|
Video giriş/çıkış empedansı
|
75Ω
|
|
Video giriş/çıkış voltajı
|
Tipik:1Vpp, Min 0.5Vpp, Maks 1.5Vpp
|
|
Video Bit Hızı
|
Maks 3.2Gb/s
|
|
Diferansiyel kazanç (10%～90% APL)
|
<1%
|
|
SDI format desteği
|
625/25 PAL
|
|
525/29.97 NTSC, 525/23.98 NTSC
|
|
720p50, 720p59.94
|
|
1080i 23/24/30/50/59.94
|
|
1080P 23.98/24/30/50/60
|
|
Video SDI standardı
|
270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI)
|
|
SMPTE425M3Gb/s Eşleme(3G-SDI)
|
|
SMPTE424M 3Gb/s seri arayüz(3G-SDI)
|
|
Veri veya İşaret
|
|
Fiziksel arayüz
|
Endüstriyel standart vida terminali
|
|
Veri türü
|
RS485 (Varsayılan) veya RS422 (İsteğe bağlı), İşaret sinyali
|
|
Frekans/Hız desteği
|
RS422 için Maks. 115200bps
RS485 için Maks. 57600bps
|
|
BER
|
<10ˉ9
|
|
Stereo Ses veya Mikrofon
|
|
Ses girişi ve çıkışı
|
3.5MM Ses
|
|
Ses formatı
|
@48KHz
|
|
Elektriksel
|
|
Güç adaptörü
|
DC 5~25V
|
|
Güç tüketimi
|
<5Ağırlık
|
|
LED Göstergesi
|
|
P/S
|
Güç Kaynağı
|
|
DAT
|
Veri
|
|
Mekanik
|
|
Boyutlar (UxGxY)
|
120 x 105 x 28 mm
|
|
Ağırlık1.5KG/çift
|
Kasa
|
|
Alüminyum Kasa
|
Montaj Seçenekleri
|
|
Duvara montaj
|
Çevresel
|
|
Çalışma Sıcaklığı
|
|
-
|
20℃+870℃Çalışma Nemi
|
|
-40
|
℃～+80℃Çalışma Nemi
|
|
0~95%
|
MTBF
|
|
≥100000 saat
|
Uygulama Senaryoları
|
Canlı yayın çoklu sinyal iletim sistemleri
-
Profesyonel stüdyo kamera uzaktan kumandası
-
Spor sahası HD video ve ses iletimi
-
Uzaktan eğitim sınıfı yayın sistemleri
-
Askeri ve güvenlik gözetim ağları
-
