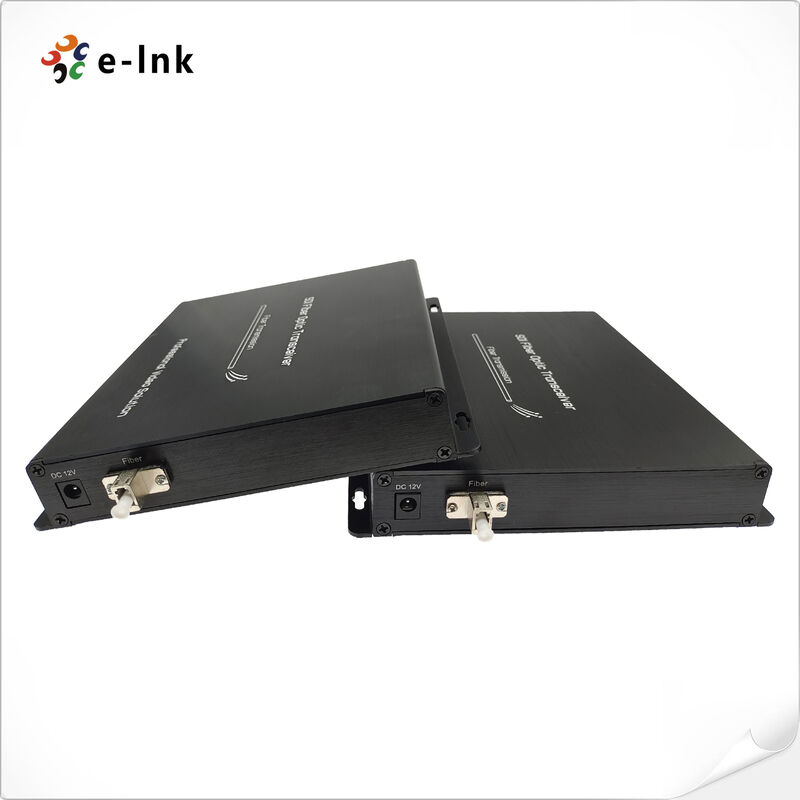

Analog Sesli RS422 Ethernet Tally Sync 20km ile 3G-SDI Fiber Extender
20km Analog Ses RS422 Ethernet Tally Sync ile 3G-SDI Fiber Genişletici
Model: LNK-3G2V2BA2D1E1T1S
Ürün Açıklaması ve Genel Bakış
Bu gelişmiş 3G-SDI Fiber Genişletici, profesyonel için kapsamlı sinyal entegrasyonu sağlar
yayın ve gözetim uygulamaları, çift yönlü 3G-SDI video iletimini destekler
tek modlu fiber altyapı aracılığıyla çoklu yardımcı sinyallerle birleştirildi. Sistem bir
1 kanallı çift yönlü 3G-SDI video, 2 kanallı özelliklere sahip eksiksiz bir sinyal yönetimi çözümü
geriye dönük analog ses, çift yönlü RS422 veri iletişimi, 100M Ethernet bağlantısı,
geriye dönük sinyalizasyon ve geriye dönük analog üç seviyeli senkronizasyon iletimi. Verici ve
alıcı çifti, yayın kalitesinde standartları korurken güvenilir uzun mesafe sağlar
sinyal uzantısı. tek modlu optik kablolar üzerinden sorunsuz çalışır.
Zorlu ortamlarda üstün performans için tasarlanan bu fiber genişletici, gelişmiş
optik teknoloji, bozulmamış video kalitesi ve gerçek zamanlı işleme yetenekleri sağlar. Entegre
IP arayüzü, sistem ölçeklenebilirliğini artırır ve modern ağ altyapısıyla uyumluluğu sağlar,
kapsamlı sinyal desteği, eksiksiz uzaktan üretim kontrolü sağlar. Fiber optik
iletim teknolojisi, elektromanyetik parazite, toprak döngülerine karşı tam bağışıklık sağlar,
ve radyo frekansı paraziti, sistem güvenilirliğini ve sinyal güvenliğini önemli ölçüde iyileştirir
geleneksel koaksiyel kablo sistemlerine kıyasla.
Genişletici, isteğe bağlı yapılandırmalarla 20 kilometreye kadar esnek iletim mesafelerini destekler
40km, 60km veya 80km aralıklarına kadar uzanan, büyük ölçekli kurulumlar ve dağıtılmış
üretim ortamları. Bu çözüm özellikle canlı yayın uygulamaları, spor için değerlidir
mekanlar, uzaktan eğitim tesisleri ve çoklu sinyal iletimi gerektiren yüksek çözünürlüklü gözetim sistemleri
uzatılmış mesafeler boyunca. Çoklu sinyal türlerini tek bir fiber bağlantı üzerinden birleştirerek, sistem
kablolama karmaşıklığını azaltır ve sağlam, parazitsiz bağlantı sağlar
geleneksel koaksiyel tabanlı sistemlerin sınırlamaları, sinyal bütünlüğü ve operasyonel güvenilirlik için yeni standartlar oluşturur
profesyonel video iletim uygulamalarında.
Temel Özellikler Madde İşaretleri
-
Çoklu Sinyal Fiber Entegrasyonu
Tek fiber üzerinden 1 çift yönlü 3G-SDI video, 2 geriye dönük analog ses, 1 çift yönlü RS422, 1 Ethernet, 1 geriye dönük tally ve 1 geriye dönük üç seviyeli senkronizasyon iletir
-
Kapsamlı Standart Uyumluluğu
19,4Mb/s ile 2,97Gb/s arasında değişen bant genişliğine sahip HD-SDI, SD-SDI, DVB-ASI formatlarını destekler
-
Gelişmiş Saat Kurtarma Teknolojisi
Hassas sinyal senkronizasyonu sağlayan SMPTE 424M (2,97Gb/s) uyumlu saat kurtarma sistemi
-
Çok Standartlı Video İşleme
3G-SDI, HD-SDI, SD-SDI ve ASI uygulamaları için SMPTE 424M, 292M, 259M ve 297M standartlarıyla uyumlu
-
Entegre CWDM Optik Sistem
Dalga boyu bölmeli çoğullama sağlayan her sinyal yolu için SFP modülleri ile yerleşik CWDM teknolojisi
-
Akıllı Sinyal Eşitleme
Optimum sinyal bütünlüğü için algılanan veri hızına göre otomatik kablo eşitleme
-
Gerçek Zamanlı Sistem İzleme
Kritik operasyonel parametrelerin sürekli izlenmesini sağlayan LED durum göstergeleri
-
Genişletilmiş İletim Yeteneği
İsteğe bağlı 40/60/80km yapılandırmaları ile 20 km'ye kadar iletim mesafelerini destekler
-
Profesyonel Yayın Uygulamaları
Canlı yayın, HD gözetim sistemleri ve profesyonel video prodüksiyon ortamları için idealdir
-
Gelişmiş Sinyal Güvenliği
EMI ve RF parazitine karşı tam bağışıklık sağlayan fiber optik iletim
Teknik Özellikler ve İndeksler
|
Fiber Optik arayüz
|
|
Fiber arayüz
|
Simpleks LC
|
|
İletim mesafesi
|
20Km
|
|
Dalga boyu
|
1310nm/1490nm//1550nm
|
|
3G-SDI Video
|
|
Video arayüzü
|
BNC
|
|
Video giriş/çıkış empedansı
|
75Ω
|
|
Video giriş/çıkış voltajı
|
Tipik:1Vpp, Min 0.5Vpp, Maks 1.5Vpp
|
|
Video Bit Hızı
|
Maks 3.2Gb/s
|
|
Diferansiyel kazanç (10%～90% APL)
|
<1%
|
|
Video SDI standardı
|
270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI)
|
|
SMPTE425M3Gb/s Eşleme(3G-SDI)
|
|
SMPTE424M 3Gb/s seri arayüz(3G-SDI)
|
|
Video Girişi
|
1Ch SDI IN + 1Ch SDI OUT on TX
|
|
Video Çıkışı
|
1Ch SDI IN + 1Ch SDI OUT on RX
|
|
Audio
|
|
Ses arayüzü
|
3.5mm Jak
|
|
Ses formatı
|
@48KHz
|
|
Audio girişi
|
1Ch Audio IN veya 1Ch Mic + 1Ch Audio OUT on TX
|
|
Audio çıkışı
|
1Ch Audio IN veya 1Ch Mic + 1Ch Audio OUT on RX
|
|
RS422/485 Seri Veri
|
|
Fiziksel arayüz
|
Endüstriyel standart vida terminali
|
|
Veri türü
|
RS422/RS485 Çift Yönlü
|
|
Frekans/Hız desteği
|
RS422 için Maks. 115200bps
RS485 için Maks. 115200bps
|
|
BER
|
<10ˉ9
|
|
Tally
|
|
Tally arayüzü
|
Endüstriyel standart vida terminali
|
|
LED yük türü
|
LED göstergesini doğrudan sürebilir
|
|
Tally girişi
|
Tally-2+; Tally-2 -
|
|
Tally çıkışı
|
Tally-1+; Tally-1 -
|
|
Ethernet
|
|
Standartlar
|
IEEE 802.3 10Base-T
IEEE 802.3u 100BASE-TX
IEEE 802.3x tam çift yönlü akış kontrolü
|
|
Arayüz
|
1 x 10/100BASE-TX RJ45
|
|
Çalışma modu
|
Auto-müzakere varsayılan olarak
|
|
Analog Üç Seviyeli Senkronizasyon
|
|
Sync Arayüzü
|
75Ω BNC
|
|
Senkronizasyon
|
Analog siyah patlama / SDTV iki seviyeli / HDTV üç seviyeli
|
|
Sinyal
|
Analog üç seviyeli senkronizasyon SMPTE ST 274, ST 276
|
|
Geri Dönüş Kaybı
|
10 MHz'e kadar 46,5 dB
|
|
Input
|
1Ch Sync IN + 1Ch Sync OUT on TX
|
|
Output
|
1Ch Sync IN + 1Ch Sync OUT on RX
|
|
Elektriksel
|
|
Güç Girişi
|
DC12V 1A
|
|
Güç tüketimi
|
<6W
|
|
LED Göstergesi
|
|
PWR
|
Güç Kaynağı
|
|
SDI 1~8
|
3G-SDI Sinyali
|
|
ACT
|
RJ45 Ethernet Sinyali
|
|
LINK
|
Link Durumu
|
|
Mekanik
|
|
Boyutlar (UxGxY)
|
85 x 70 x 30mm
|
|
Weight
|
1.1KG/çift
|
|
Kasa
|
Alüminyum Kasa
|
|
Montaj Seçenekleri
|
Duvara montaj veya Masaüstü
|
|
Çevresel
|
|
Çalışma Sıcaklığı
|
-20℃～+70℃
|
|
Depolama Sıcaklığı
|
-40℃～+80℃
|
|
Çalışma Nemi
|
0~95%
|
|
MTBF
|
≥100000 saat
|
Uygulama Senaryoları
-
Çoklu sinyalli canlı yayın ve prodüksiyon sistemleri
-
Profesyonel stüdyo kamera uzaktan kumanda sistemleri
-
Büyük mekan HD video ve ses iletimi
-
Yayın kalitesinde uzaktan eğitim sistemleri
-
Yüksek güvenilirlikli dış yayın operasyonları
