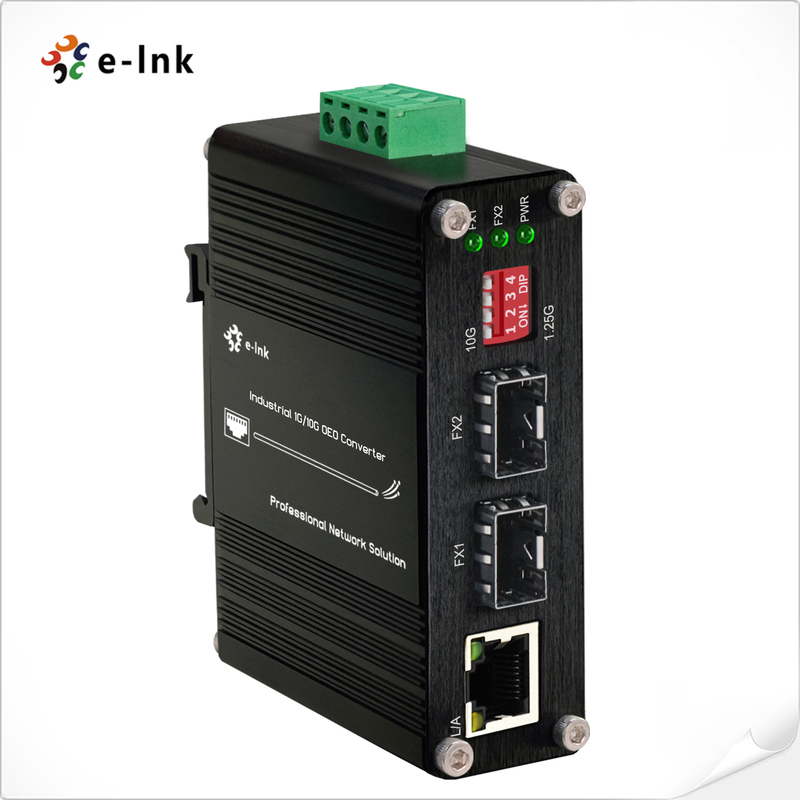

Endüstriyel 10G SFP+ - SFP+ OEO Dönüştürücü (3R Tekrarlayıcı) ve 1G Ethernet Ortamı

Endüstriyel 1G/10G SFP+'dan SFP+'ya OEO dönüştürücü (3R Tekrarlayıcı) 1G ileEthernet Medya Dönüştürücü İşlevleri

Ürün Özet:

The ETH-IMC2402-OEO Series is an industrial-grade 1G/10G SFP+ to SFP+ Optical-Electrical-Optical (OEO) Converter designed for high-speed network extension and media conversion in demanding environmentsBu çok yönlü cihaz, uzun mesafeli 10Gbps iletim için hem 3R (Reamplify, Reshape, Retime) fiber tekrarlayıcı hem de 1G Ethernet medya dönüştürücü olarak çalışır.genişletilmiş ağ segmentlerinde sinyal bütünlüğünün sağlanması.

SDH/SONET STM-64/OC-192, 10G Fiber Channel ve 10G Ethernet dahil olmak üzere birden fazla protokolü destekleyen bu dönüştürücü, SAN, LAN ve MAN altyapılarında ağ omurilik uygulamaları için idealdir.Esnek optik dalga boyu dönüşümü (1310nm/1550nm/CWDM/DWDM) ve döngü geri işlevselliğine sahiptir, telekomünikasyon odaları, veri merkezleri ve Ar-Ge laboratuvarları için uygundur.

-40°C'den 80°C'ye kadar geniş bir çalışma sıcaklık aralığı ve sağlam endüstriyel tasarımı ile,Bu dönüştürücü, fiber ve bakır arayüzleri arasında kesintisiz dönüşüm sağlayarak fiber optik bağlantılarını 120km'ye kadar güvenilir bir şekilde uzatır.Gelişmiş sinyal yenilenme yetenekleri, zorlu çevresel koşullarda optimum performansı sağlar ve bu sayede modern yüksek hızlı ağ altyapısı dağıtımları için gerekli bir çözümdür.

Ürün Özellikleri:

✅Gelişmiş 3R Sinyal RegenerasyonuÖzellikler: Sinyal bütünlüğünü sağlamak ve uzatılmış iletim mesafelerinde veri kaybını en aza indirmek için Reamplify, Reshape ve Retiming (3R) teknolojisi.

✅Şeffaf düşük gecikme taşımacılığı: Çok düşük gecikme ile şeffaf protokol dönüşümü sağlar, gerçek zamanlı uygulamalar ve yüksek hızlı veri ağları için idealdir.

✅Sıcak Bağlanabilir SFP+ Tasarımı: Kolay kurulum ve gerçek zamanlı izleme için kapsamlı durum LED göstergeleri ile sıcak değiştirilebilir SFP + modülleri destekler.

✅Esnek dalga boyu desteği: ITU-T tarafından belirlenen DWDM/CWDM dalga boylarıyla uyumludur ve hassas fiber yönetimi için Dijital Tanısal İzleme (DDM) özelliğine sahiptir.

✅Gelişmiş Ağ Testleri: Etkili ağ teşhisi ve optimize edilmiş veri oranı için Loop-back işlevselliğini ve Jumbo Frame iletimi destekler.

✅Çift Rate Fiber Esnekliği: DIP anahtarı, çok yönlü dağıtım seçenekleri sağlayarak 1.25G ve 10G fiber veri oranları arasında kesintisiz geçiş yapmayı sağlar.

✅Çok fonksiyonel medya dönüşümü: Hem 10G OEO dönüştürücüsü hem de 1G Ethernet medya dönüştürücüsü olarak çalışır, bakır-fiber ve fiber-fiber dönüşümünü destekler.

✅Sağlam Endüstriyel Tasarım: IP40 derecelendirilmiş alüminyum kaplama, üstün EMI koruması ile sert ortamlarda güvenilir bir çalışma sağlar.

✅Esnek kurulum seçenekleri: Endüstriyel dolaplarda ve alan kısıtlı ortamlarda kolay dağıtım için DIN ray ve duvar montajını destekler.

✅Uzatılmış Sıcaklık İşlemi: -40 °C'den 80 °C'ye kadar sıcaklık aralığında istikrarlı bir performans sağlar, aşırı ortam uygulamaları için uygundur.

Uygulama Senaryoları

• Telekomünikasyon Kemer Ağları: Provides 10G signal regeneration and wavelength conversion for SDH/SONET STM-64/OC-192 networks in metropolitan area networks (MAN) and wide area networks (WAN) with 3R functionality ensuring signal integrity.

• Veri Merkezi Bağlantılılığı: DWDM / CWDM dalga boylarını kullanarak veri merkezleri arasındaki uzun mesafeli fiber bağlantılarını sağlar, depolama alan ağları (SAN) ve sunucu çiftlikleri için jumbo çerçeveler ve düşük gecikme iletimi destekler.

• Endüstriyel Otomasyon Omurgası: Çetin ortam bağlantısı için IP40 koruması ve geniş sıcaklıkta (-40 °C ila 80 °C) çalışma ile üretim tesislerinde 10G endüstriyel Ethernet ağlarını genişletiyor.

• Fiber ağlarının izlenmesi ve test edilmesi: Telekomünikasyon odalarında ve taşıyıcı altyapısında ağ teşhisi ve performans izleme için döngü geri işlevselliği ve DDM desteği kullanır.

• Uzun mesafe iletim sistemleri: Kampüs ağlarında, akıllı ulaşım sistemlerinde ve şeffaf protokol dönüşümü ile kamu hizmetleri iletişimlerinde 120 km'ye kadar mesafeler için optik sinyal yenilenmesini kolaylaştırır.

• Hibrit Ağ Göç: 1G Ethernet bakır ve 10G fiber ağları arasında çifte oranlı medya dönüştürücü olarak hizmet verir, sorunsuz ağ yükseltmelerini ve heterojen ağ entegrasyonunu destekler.

• Mobil Ağ Altyapısı: 5G front-haul ve backhaul bağlantılarını sıcak değiştirilebilir SFP + esnekliği ve hücresel ağ dağıtımları için kesin zamanlama senkronizasyonu ile destekler.

Teknik Endeksler

Performans Verileri	Teknik Endeksler
Ekipmanın fonksiyonu	3R Tekrarlayıcı
İletişim hızı	10G: 8.5Gb/s-11.7Gb/s
Protokoller	8.5G Fiber Kanalı SONET OC-192, SDH STM-64 (9.95Gbps) 10G WAN (10Gbps) 10G LAN (10.31Gbps) OTN OTU-2 (G.709) (10.70Gbps) 255/237 FEC kodlaması ile 10G LAN (11.09Gbps) 10G Fiber Kanalı (11.32Gbps) 10G POS
Arayüz Tipi	SFP+'dan SFP+'ya
İletişim mesafesi	SFP+ modülü: 80km'ye kadar
Maksimum Paket Gönderme oranı	14,880950/S
Çalışma sıcaklığı	-40°C'den 80°C'ye (-40°F'den 176°F'ye)
Depolama sıcaklığı	-40°C'den 85°C'ye (-40°F'den 185°F'ye)
Nitelikli Nemlilik	5% ila 95% yoğunlaşmayan
MTBF	> 200.000 saat
Ethernet Media Converter Özellikleri
Standartlar	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3z, 1000BASE-SX/LX IEEE 802.3x Tam ikili akış kontrolü
Çalışma Modu	10/100/1000BASE-T'den 1000BASE-SX/LX'e
Liman Türü	SFP'den RJ45'e
Ağ Kabloları	Dönmüş çift 10BASE-T: 2 çiftli UTP Kat. 3,4,5, 100 metreye kadar 100BASE-TX: 2 çiftli UTP Cat. 5, 100 metreye kadar 1000BASE-T: 4 çiftli STP Cat 5 100 metreye kadar Fiber-optik kablo 1000BASE-SX: 50/125μm veya 62.5/125μm çok modlu fiber kablosu, 220/550m/2km'ye kadar. 1000BASE-LX: 9/125μm tek modlu kablo, 10/20/40/80/120km uzun mesafe sağlar (SFP modülüne göre değişir)
Elektrik ve Mekanik
Girdi Gücü	12 ~ 48VDC, Fazla Güç (6-pin terminal bloğu)
Güç tüketimi	En fazla 8W
Koruma
Güç Girdi Aşırı yüklenme	Otomatik Yeniden ayarlanabilir
Ters Kutupluk	Mevcut
DIP Değiştirici
4 basamaklı DIP anahtar fonksiyonu	DIP	Görev	Ayarlar
	SW 1	1.25G/10G	ON - 1.25 ~ 8.5G	OFF - 10.3G veya 14.025G
	SW 2	Sınırlı	ON - Ayrıcalıklı	OFF - Ayrıcalıklı
	SW 3	Sınırlı	ON - Ayrıcalıklı	OFF - Ayrıcalıklı
	SW 4	Sınırlı	ON - Ayrıcalıklı	OFF - Ayrıcalıklı
LED göstergeler:
PWR	Güç Durumu
FX1	SFP Port-1
FX2	SFP Port-2
Los Angeles	TP LINK/ACT
Boyutlar (WxDxH)	95 x 70 x 30 mm
Ağırlık	0.25Kg
Kaplama	Alüminyum kasa
Montaj seçenekleri:	DIN-Rail montajı
Düzenleyici onaylar
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Sınıf A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Sürtü)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)

Sipariş Verme Bilgisi

Uygulama I: 1G/10G OEO Değiştiricisi (3R Tekrarlayıcı)

Uygulama II: fiber to copper 1Gbps Ethernet ekipmanları fiber-to-copper medya dönüştürücü fonksiyonu
