Vurgulamak:
3G SDI fiber dönüştürücü
, HD-SDI'ye Fiber Değiştiricisi
, Garanti ile SDI fiber dönüştürücü
3G/HD-SDI'ye Fiber dönüştürücü
3G/HD-SDI - Fiber Çevirici
3G/HD-SDI - Fiber Çevirici Avantajı
► Her kanal içerir 8-kanal gömülü ses
► Sinyal bütünlüğünü sağlamak için otomatik kablo eşitleme
► Otomatik yeniden kilitleme 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► HD-SDI kamera sistemleri ile doğrudan uyumlu
► En az 10 km (6.2 mil) ve 80 km'ye kadar uzun iletim kapasitesi
► Klemens güç girişi; Hot swap ve hot plug;
► Tamamen dijital sıkıştırmasız yayın seviyesi iletimi;
► süper optik dinamik aralık ve ayarlamaya gerek yok;
► fiber optik WDM/CWDM/DWDM tekniği;
► 1000M fiber optik iletim, güncelleme için kolay;
► endüstriyel seviyede ultra geniş sıcaklık aralığı (-40℃~+85℃), çeşitli ortamlara uyarlanabilir;
3G/HD-SDI - Fiber Çeviriciye Genel Bakış
LNK-HD-110 & LNK-3G-110 Serisi 3G/HD-SDI Fiber Çevirici 1 kanallı 3G/HD-SDI
Video (gömülü ses) & ters RS422/485 veri sinyalini fiber optik kablo üzerinden iletir,
ve sinyali yerel olarak bir 3G/HD-SDI döngü çıkışı üzerinden izler. E-link 3G/HD-SDI Fiber Üzerinden Video
Çeviriciler, 1080P 3G/HD-SDI sinyali için bir verici ve bir alıcı içerir.
3G/HD-SDI - Fiber Çevirici Teknik İndeksleri
|
Fiber Optik arayüz
|
|
Fiber arayüz
|
Simpleks FC
|
|
İletim mesafesi
|
550m-20Km
|
|
Dalga boyu
|
1310nm/1550nm
|
|
Video
|
|
Video arayüzü
|
BNC
|
|
Video giriş/çıkış empedansı
|
75Ω
|
|
Video giriş/çıkış voltajı
|
Tipik:1Vpp, Min 0.5Vpp, Maks 1.5Vpp
|
|
Video Bit Hızı
|
Maks 3.2Gb/s
|
|
Diferansiyel kazanç (10%～90% APL)
|
<1%
|
|
Video SDI standardı
|
270Mbps(SD-SDI), 1.485Gbps/M(HD-SDI)
|
|
SMPTE425M 3Gb/s Eşleme(3G-SDI)
|
|
SMPTE424M 3Gb/s seri arayüz(3G-SDI)
|
|
Veri
|
|
Fiziksel arayüz
|
Endüstriyel standart vida terminali
|
|
Veri tipi
|
RS422/RS485 Ters Yön
|
|
Frekans/Hız desteği
|
RS422 için Maks. 115200bps
RS485 için Maks. 57600bps
|
|
BER
|
<10ˉ9
|
|
Elektriksel
|
|
Güç adaptörü
|
DC 5~25V
|
|
Güç tüketimi
|
<5A
|
|
LED Göstergesi
|
|
P/S
|
Güç Kaynağı
|
|
DAT
|
Veri
|
|
Mekanik
|
|
Boyutlar (UxGxY)
|
120 x 105 x 28 mm
|
|
Ağırlık
|
0.43KG/çift
|
|
Kasa
|
Alüminyum Kasa
|
|
Montaj Seçenekleri
|
Duvara montaj
|
|
Çevresel
|
|
Çalışma Sıcaklığı
|
-20℃～+70℃
|
|
Depolama Sıcaklığı
|
-40℃～+80℃
|
|
Çalışma Nem
|
0~95%
|
|
MTBF
|
≥100000 saat
|
3G/HD-SDI - Fiber Çevirici Sipariş Bilgileri
|
Model
|
Açıklama
|
|
LNK-HD-110-20
|
HD-SDI Fiber Çeviriciye RS422 ters veri ve döngü çıkışı ile, SMF, FC Fiber Konnektör 20KM, Verici ve Alıcı dahil, çiftler halinde kullanılır
|
|
LNK-3G-110-20
|
3G-SDI Fiber Çeviriciye RS422 ters veri ve döngü çıkışı ile, SMF, FC Fiber Konnektör 20KM, Verici ve Alıcı dahil, çiftler halinde kullanılır
|

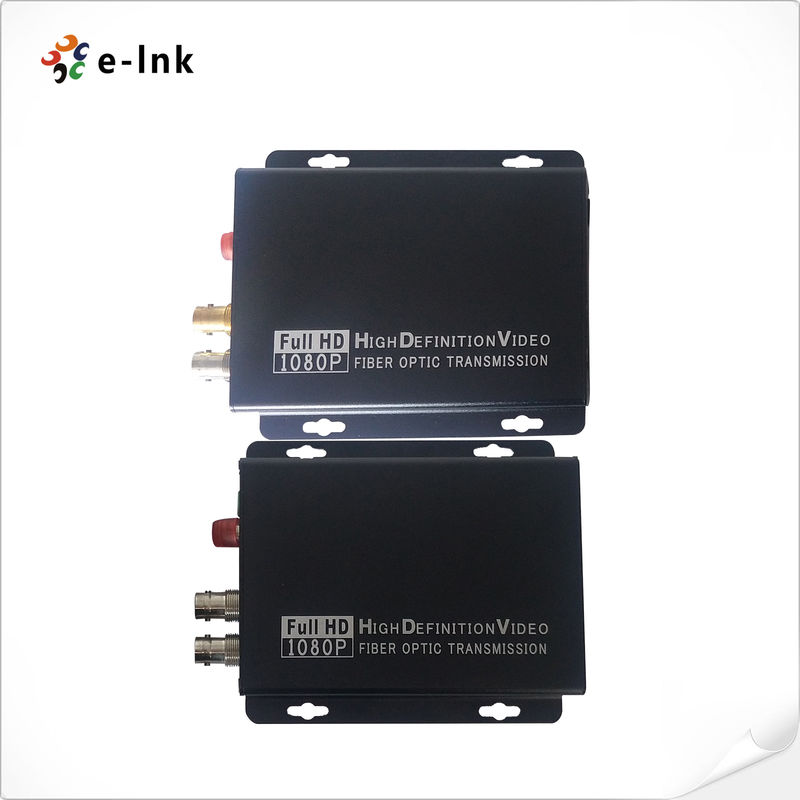

3G/HD-SDI - Fiber Çevirici Resim
