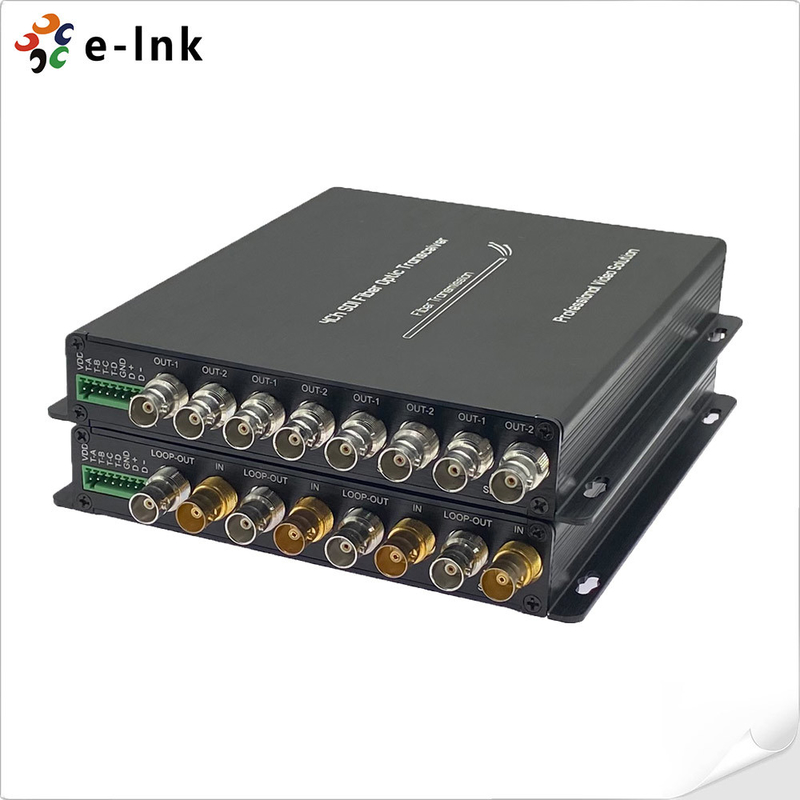

RS485 ve Tally ile 4 Kanal 3G-SDI Fiber Converter

SDI Girişi

SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI ve Telecom/Datacom

270Mbit/s - 1.48Gbit/s - Evet. 3Gbit/s

Girdi numarası: 4

Yansıma kaybı: >15DB

Denge: 0-150m @3Gb/s

Bağlantı:BNC

Optik

Kanal: 1

Tip: Tek mod

İletişim mesafesi: 20km (Diğer mesafe (Farklı)

Yansıma kaybı: > 15dB

Dithering: < 0.2UI

Bağlantı:FC/UPC (SC)L.C, ST İsteğe bağlı)

SDI çıkışı

Çıkış numarası:4

Sinyal seviyesi: 800mV nominal

Yükselme/yükselme süresi: 200ps göstergesi

Aşınma: %10'luk genişlik

Yansıma kaybı: >15dB

Dithering: < 0.2UI

Bağlantı: 75Ω BNC

Veriler

1ChRS-485 (tam/yarım dupleks) ve NRZ, RZI ve Manchester desteği

RS485 için en fazla 57600bps

Bağlantı: Endüstriyel standart vida terminal

4Ch Toplam: A, B, C, D

Güç ve çevresel gösterge

Çalışma sıcaklığı: -10°C+55°C

Güç Girdi: 1A@12VDC

EMI/RFI: FCC Bölüm 15 Sınıf A, AB EMC standardını karşılar

Ortalama sorunsuz süreler: >100000 saat

SDI video biçimi destekleri

625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94;

1080i 23/24/30/50/59.94;

LNK-HDSDI-4V1D4T

4- HD-SDI Video. Loop çıkışı ile +1Ch geriyeRS485 + 4ChTally, SM 20 km.,FC, 1 verici ve 1 alıcı dahil, çiftler halinde kullanılır

LNK-3GSDI-4V1D4T

4- Ch 3G-SDI Video Loop çıkışı ile+ geriyeRS485 + 4ChTally, SM 20 km.,FC, 1 verici ve 1 alıcı dahil, çiftler halinde kullanılır
