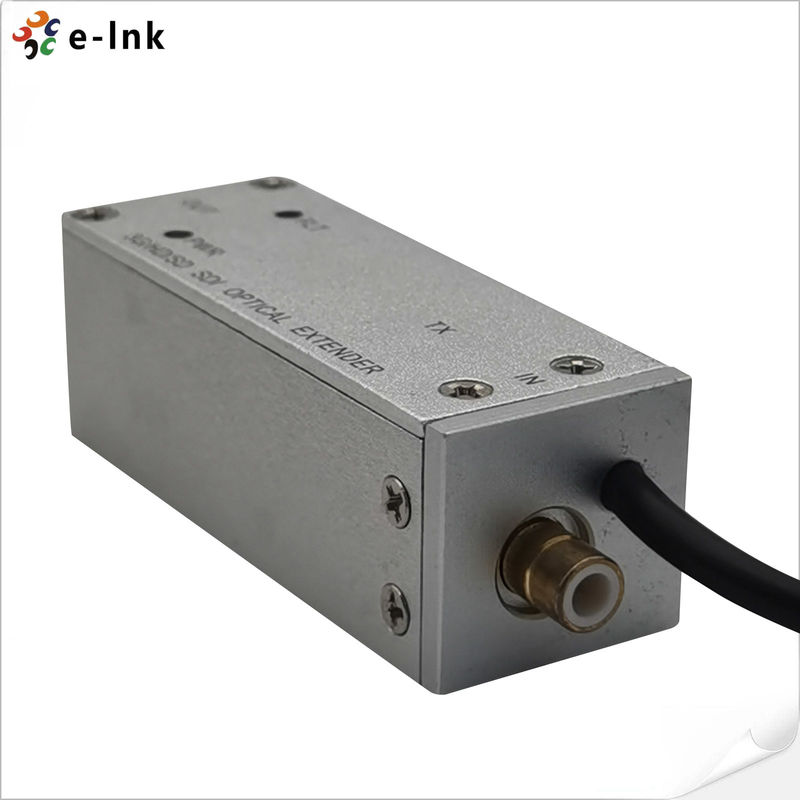

SMB 3G/HD/SD-SDI Optik Mikro Genişletici

Name: SMB 3G/HD/SD-SDI Optik Mikro Genişletici
Brand: E-link China Technology Co.,LTD
SKU: LNK-M3G-SMB1V-20 Series
Price: 594.00 USD
Availability: InStock

Ürün Ayrıntıları

Place of Origin: China

Marka adı: E-link

Model Number: LNK-M3G-SMB1V-20 Series

Ödeme ve Nakliye Şartları

Minimum Order Quantity: 1 pcs

Fiyat: Anlaşılabilir

Packaging Details: Carton Packaging

Delivery Time: 3-12 working days

Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal

Supply Ability: 1000 pcs/month

En İyi Fiyatı Bulun

Şimdi iletişime geçin

Özellikler

Açıklama

Özellikler

Vurgulamak:
                                                                                                                                                                                                                                                                                                                                                                                                      SMB SDI fiber dönüştürücü, 3G HD SDI uzatıcı, mikro SDI optik verici


Dimensions (LxWxH):	58 x 21 x 20 mm	Casing:	Aluminum Case
Mounting Options:	Desktop	Weight:	100g/pair
Operating Temperature (℃):	-20℃～+70℃	Storage Temperature:	-40℃～+80℃

Dimensions (LxWxH):	58 x 21 x 20 mm
Casing:	Aluminum Case
Mounting Options:	Desktop
Weight:	100g/pair
Operating Temperature (℃):	-20℃～+70℃
Storage Temperature:	-40℃～+80℃

Açıklama

SMB 3G/HD/SD-SDI Optik Mikro Genişletici

SMB 3G/HD/SD-SDI Optik Mikro Uzatıcı

Avantajları

► 3G-SDI/HD-SDI/SD-SDI sinyal otomatik tanıma, manuel seçim gerekmez

► 120 km'ye kadar iletim mesafesi

► Tek bir fiber üzerinden 16(18)'e kadar kanalın iletimine izin veren CWDM teknolojisi

► SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M, SMPTE344N ile uyumlu

► DVB-ASI(EN50083-9) ile uyumlu

► LED durumu için uygun talimat. Fiber bağlantı göstergesi, güç.

► PCB kartı çevre dostudur (Pb içermez)

► Kararlı ve güvenilir sinyal iletimini sağlamak için çok katmanlı tasarıma sahip PCB kartı

Genel Bakış

LNK-M3G-SMB1V-20 SerisiTek bir 3G-SDI, HD-SDI, SD-SDI yüksek çözünürlüklü dijital video veya tek bir DVB-ASI akışını, SMPTE424M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) standartlarını destekleyen tek modlu veya çok modlu bir fiber üzerinden ileten 3G-SDI/HD-SDI/SD-SDI mikro uzatıcı fiber optik iletim sistemi. Gelişmiş dijital fiber optik iletim teknolojisi sayesinde, ayarlama yapılmasına gerek yoktur, kurulumu basittir ve kullanımı kolaydır. SDI mikro uzatıcı serisi, düşük güç tüketimi ile 5V güç kaynağı kullanır.

Teknik İndeksler

SDI Girişi
Video standardı	SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI)
Sinyal standardı	SD-SDI(270Mbps), HD-SDI(1.485Gbps), 3G-SDI(2.97Gbps)
Çözünürlük	10 Bit
Sinyal seviyesi	<380mVp-p
Empedans	75Ω
Bağlantı	SMB
SDI çıkışı
Sinyal seviyesi	800mVp-p±10%
Yükselme/Düşme süresi	<0.8ns
HD-SDI Jitter	<0.2UI(134ps)@100kHz, <1.0UI(673ps)@10Hz
SDI Jitter	<0.2UI(740ps)@10Hz, 0.2UI(740ps)@1kHz
Empedans	75Ω
Bağlayıcı	SMB
Optik Arayüz
SFP	Simplex LC, 3,125Gbps. ≤120km iletim mesafesi
Standart SM dalga boyu	1310nm, 1550nm
CWDM dalga boyu	1270~1610nm, 20nm ızgara ITU-T'ye göre
Sıcaklık aralığı	0~70˚C
Elektriksel
Güç	5VDC, 1A
Tüketim	<5A
LED Göstergesi
FLT	Fiber bağlantı durumu (Verici)
FLR	Fiber bağlantı durumu (Alıcı)
GWR	Güç durumu
Mekanik
Boyutlar (UxGxY)	58 x 21 x 20 mm
Ağırlık	100g/çift
Kasa	Alüminyum Kasa
Montaj Seçenekleri	Masaüstü
Çevresel
Çalışma Sıcaklığı	-20℃～+70℃
Depolama Sıcaklığı	-40℃～+80℃
Çalışma Nemi	0~95%
MTBF	≥100000 saat

Sipariş Bilgileri

Model	Açıklama
LNK-M3G-SMB1V-20	SMB 3G/HD/SD-SDI Optik Mikro Uzatıcı, 1310/1550nm, Simplex LC, Tek Modlu, 20KM, Verici ve Alıcı dahil, çiftler halinde kullanılır

Uygulama

SMB 3G/HD/SD-SDI Optik Mikro Genişletici 0
