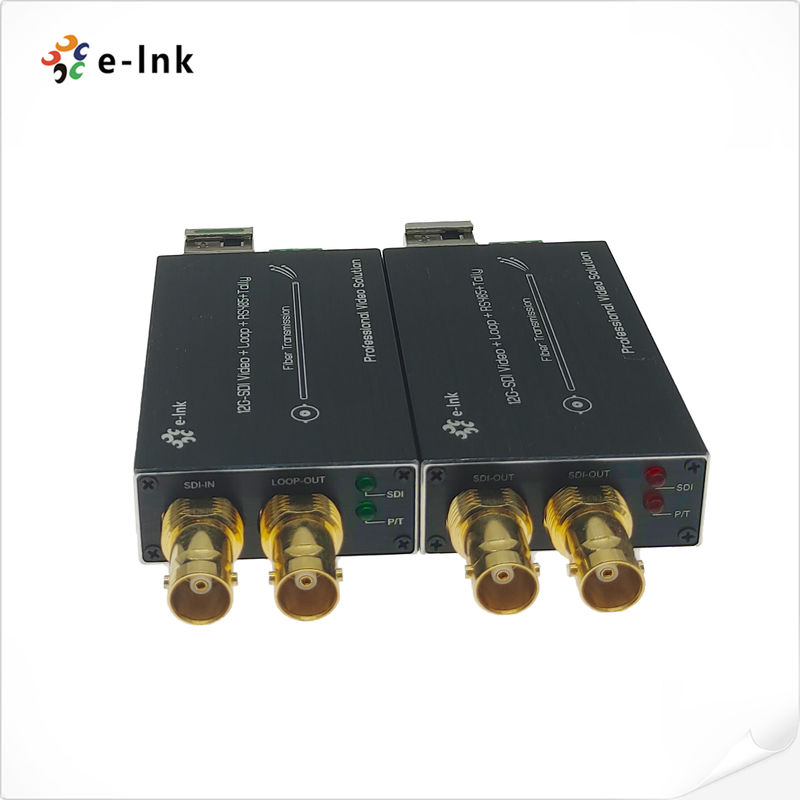

Mini 12G-SDI ile Tally ve RS485 ile Fiber Değiştiricisi
Tally ile Mini 12G-SDI Fiber DeğiştiricisiveRS485
Avantajlar
- Evet.Her bir SDI kanalı, yerleştirilmiş 8 kanallı ses içerir.
- Evet.Sinyal bütünlüğünü sağlamak için otomatik kablo eşitleme
- Evet.ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) ve ST-259 ((SD) destekler
- Evet.SMPTE'ye Entegre Reclocker Kilitleri 11.88Gbps, 5.94Gbps, 2.97Gbps, 1.485Gbps veya 1.001 Subrate ve 270 Mbps
- Evet.Doğrudan 12G/6G/3G-SDI kamera sistemleriyle uyumludur
- Evet.En az 10 km (6.2 mil), en fazla 80 km'ye kadar uzunluğa ulaşım kapasitesi
- Evet.Tally ve geriye dönük RS485'i destekliyor
- Evet.Sıcak değişimi ve sıcak fişlemeyi destekler
- Evet.Tam dijital sıkıştırılmayan yayın seviyesinde iletim;
- Evet.Süper optik dinamik aralığı ve ayarlama olmaması;
- Evet.Fiber optik WDM/CWDM/DWDM tekniği;
4K*2K ((3840*2160@60Hz), 1080P,1080I,720P destekler.
Genel bakış
LNK-M12G-1V1T1D SerisiMini tip 12G-SDI Fiber Converter, 1Ch 12G Video (ses gömülü), 1Ch Tally sinyali ve 1Ch Geriye RS485'i fiber optik kablo üzerinden aktarmayı destekler.ve 12G döngü çıkışı üzerinden yerel olarak sinyali izleyinE-link 12G Video over Fiber Converters, HDTV 4K*2K ((3840*2160@60Hz), 1080P,1080I, 720P için bir verici ve bir alıcı içerir.
Teknik Endeksler
|
Biçimler
|
ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) ve ST-259 ((SD) destekler
|
|
Uyumlu
|
DVB-ASI ve AES10 (MADI) ile uyumludur
|
|
Giriş
|
BNC'de 1 x 12G-SDI
|
|
Çıkış
|
1 x LC optik fiber
|
|
BNC'de 1 x 12G-SDI devre dışı
|
|
Desteklenen Çözüm
|
HDTV 4K*2K, 1080P, 1080I, 720P
|
|
Çözünürlük aralığı
|
3840*2160@60Hz
|
|
Giriş Kablo özellikleri
|
≤70m@12G SDI Belden 1694A
|
|
Çıktı kablosunun özellikleri
|
≤70m@12G SDI Belden 1694A
|
|
Veri türü
|
Geriye dönük sayım
|
|
Veri türü
|
Geriye dönük RS485
|
|
Optik iletim bant genişliği
|
270MHz 12GHz
|
|
Güç
|
5-15 VDC
|
|
Güç tüketimi
|
2 W (En fazla.)
|
|
Boyutları (LxWxH)
|
80 x 40 x 20 (mm)
|
|
DepolamaSıcaklık
|
-40°C~80°C
|
|
Çalışma sıcaklığı
|
-40°C~85°C
|
Sipariş Verme Bilgisi
|
Model
|
Açıklama
|
|
LNK-M12G-1V1T1D-20
|
Mini tip12G- SDI Fiber Converter'a Tally ile, Ters RS485ve döngü dışarı, SMF, LC Fiber Connector2Çift olarak kullanılan İletici ve Alıcı dahil 0KM
|
