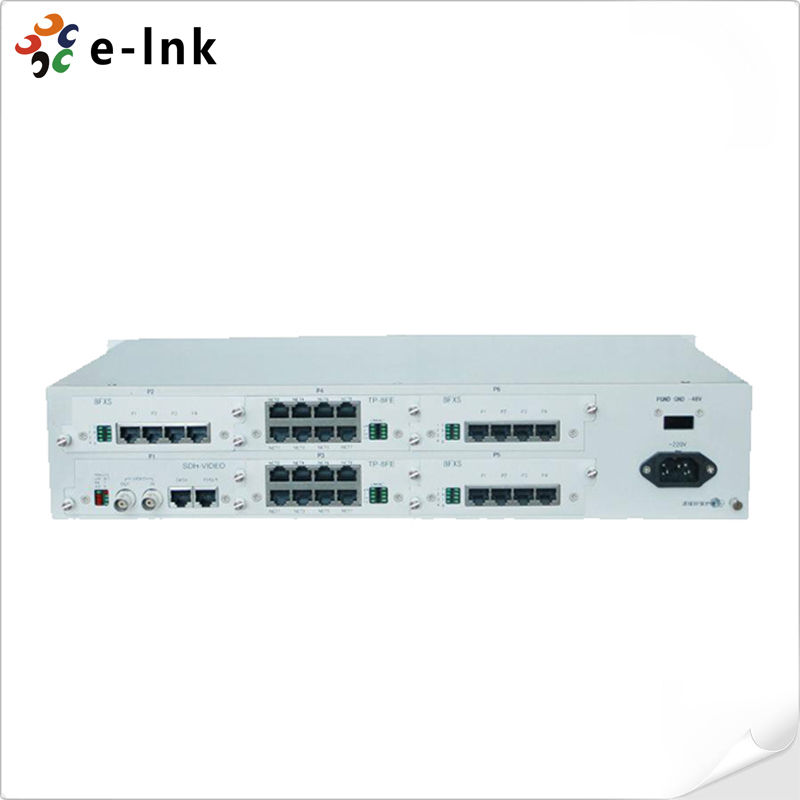

24E1 SDH Çoklu Hizmet Erişim Platformu

Ürün Ayrıntıları

Place of Origin: China

Marka adı: E-link

Sertifika: ISO9001, CE, FCC, RoHS

Model Number: LNK-MSAP155-24 SDH/MSAP Multiplexer

Belge: E-link SDH Mux Datasheet V1....0.pdf

Ödeme ve Nakliye Şartları

Minimum Order Quantity: 1pcs

Fiyat: Anlaşılabilir

Packaging Details: Industrial PoE Switch Standard Carton Packaging

Delivery Time: 7-10 working days

Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal

Supply Ability: 100000PCS/Month

En İyi Fiyatı Bulun
Şimdi iletişime geçin
Özellikler
Vurgulamak:

24E1 SDH erişim platformu

,

Çok servisli fiber optik platform

,

SDH erişim platformu garanti ile

Göreceli nem::
% 5 ila% 90 yoğunlaşmayan
Çalışma sıcaklığı:
-5°C ila 60°C
Boyut (WxHxD):
440 × 44 × 138mm
İsteğe bağlı 1+1 güç kaynağı:
AC+DC veya DC+DC
Güç kaynağı:
-48V DC, +24VDC veya 220V (110V) AC
Hızlı Ethernet Veri Modu:
Paylaşın veya vlan/ayrı
Göreceli nem::
% 5 ila% 90 yoğunlaşmayan
Çalışma sıcaklığı:
-5°C ila 60°C
Boyut (WxHxD):
440 × 44 × 138mm
İsteğe bağlı 1+1 güç kaynağı:
AC+DC veya DC+DC
Güç kaynağı:
-48V DC, +24VDC veya 220V (110V) AC
Hızlı Ethernet Veri Modu:
Paylaşın veya vlan/ayrı
Açıklama
24E1 SDH Çoklu Hizmet Erişim Platformu

24E1 SDH Çoklu Hizmet Erişim Platformu

Ürün Avantajları

· 1+1 yedeklemeli iki STM-1 optik arayüzü. (Bir tanesi arızalanırsa, diğeri onu yedekleyecektir).

· İki V.35/V.11 [N × 64K (N = 0 ~ 31)] kanalı.

· SDH, PCM, PDH ve Ethernet entegrasyonu.

· N × 2.048Mbps bant genişliğine ulaşmak için fiziksel izolasyonlu 4 adede kadar Ethernet ağı sağlayın.

· 6 yuva sağlayın, 8E1 kartı, 8 FXO/FXS kartı, 8 RS232/RS485/RS422 kartı, Ethernet kartı, E&M, Mıknatıs, Hotline vb. takılabilir.

· Modüler konfigürasyon ve yükseltilebilir.

· Noktadan noktaya, zincir şeklinde ve halka ağını destekler.

Genel Bakış

LNK-MSAP155-24 SDH/MSAP Çoklayıcı E-link tarafından SDH teknolojisine dayalı olarak geliştirilmiş yeni bir fiber optik iletim ekipmanıdır. LNK-MSAP155-24 SDH MUX sadece kullanıcıların ihtiyaçlarını değil, aynı zamanda diğer fiber optik iletim/erişim hizmetlerini ve daha güvenilir hizmetleri de karşılamayı başarır.LNK-MSAP155-24 SDH optik çoklayıcı, uzaktaki PDH çoklayıcıya, optik modeme ve çoklu hizmet çoklayıcısına vb. doğrudan bağlanabilir,  LNK-MSAP155-24 çeşitli ortamlara uyar



Teknik İndeksler

Parametre

Şartname

Optik arayüz

Hız

155Mbps±4.6ppm

Uyarlanabilir fiber

Tek/Çok modlu

Tüketim

-15 ~ -8dBm

Dalga boyu

1310nm/1550nm

Fiziksel konektör

FC/SC

Hassasiyet

-32dBm'den daha iyi

E1 arayüzü

Hız

2048Kbps

Kod

HDB3

Uyumlu

ITU-T G.703 standardı

Empedans

75Ω/120Ω

Çerçeve yapısı

PCM30/31

sinyalizasyon

Gelen Sinyalizasyon

Kanallar

24'e kadar

Ethernet arayüzü

Hız

N × 2.048MbpsN≤50

Dubleks

Tam/Yarım otomatik müzakere

Fiziksel konektör

RJ-45

Uyumlu

IEEE802.3

FXO/FXS arayüzü

Empedans

200Ω + 560Ω//0.1μF

Ses frekans aralığı

300Hz ~ 3400Hz

Sıkıştırma oranı

ITU G.711'de A Sınıfı

Döngü akımı

25mA

EM2/4 arayüzü

Ses frekans aralığı

300Hz ~ 3400Hz

Sıkıştırma oranı

ITU G.711'de A Sınıfı

Yankı kaybı

>18dB

Empedans

600Ω dengeli

V.24 arayüzü

Hız

asenkron <=9600bps

ve asenkron 64kbps

Uyumlu

CCITT V.28

V.35 arayüzü

Hız

N × 64KbpsN=0 ~ 31

Uyumlu

ISO2593

Fiziksel konektör

RJ-45

Uyumlu

ITU-T V.35

Güç

Güç kaynağı

220VAC/- 48VDC

Güç tüketimi

≤50W

Çalışma ortamı

Çalışma sıcaklığı

-30°C ~ 50°C

Çalışma Nemi

%5~95 (yoğuşmasız)

Depolama sıcaklığı

-40°C ~ 80°C

Depolama Nemi

%5~95 (yoğuşmasız)


Sipariş bilgileri

Adı

Açıklama

Resim

3U-8ETH

4 kanal Ethernet hizmeti sağlayın.

24E1 SDH Çoklu Hizmet Erişim Platformu 0

3U-WG300

Yerel veya uzak siteden 2 kanal E1 dijital sinyal erişimi sağlayın, No.1, No.7, PRI, V5.2 sinyal erişimi sağlayın, MUX serisi cihazlarda kullanılır. Telefon erişimi veya PABX işlevi sağlayın.

24E1 SDH Çoklu Hizmet Erişim Platformu 1

3U-8USER

4 yuva sağlayın, PCM 64K iş kartı takılabilir.

24E1 SDH Çoklu Hizmet Erişim Platformu 2

3U-8E1

8E1 arayüzü sağlayın

24E1 SDH Çoklu Hizmet Erişim Platformu 3

3U-8MVOICE

8 kanal 64K işi sağlayın, ağ yönetim sistemi tarafından FXO/FXS, Mıknatıs, 2100Hz mıknatıs ayarlanabilir.

24E1 SDH Çoklu Hizmet Erişim Platformu 4

3U-10FXS

10 FXS arayüzü sağlayın

24E1 SDH Çoklu Hizmet Erişim Platformu 5

3U-10FXO

10 FXO arayüzü sağlayın

24E1 SDH Çoklu Hizmet Erişim Platformu 6

3U-4EM2/4VOX

4 kanal 2/4 telli ses sağlayın, kazanç marjı: ∞∞, Ayarlama: °dB

24E1 SDH Çoklu Hizmet Erişim Platformu 7

3U-8V.24

8 kanal V.24 arayüzü sağlayın, RS232/RS485/RS422 işi ayarlanabilir, V.24 arayüzü Asenkron hız uyarlanabilir arayüz olabilir: 019200bps, ayrıca DCE modu senkron arayüz olabilir: 300, 600, 1200, 2400, 4800, 9600, 64Kbps vb.

24E1 SDH Çoklu Hizmet Erişim Platformu 8
