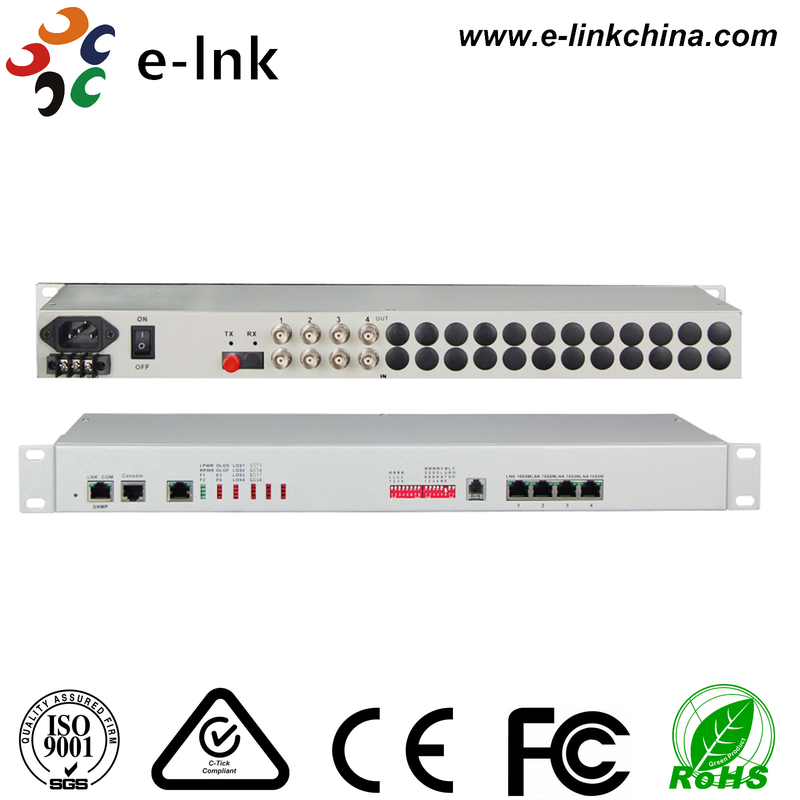

4E1+4GE+Telefon+SNMP Fiber Optical Multiplexer
4E1+4GE+Telefon+SNMP Fiber Optical Multiplexer
Avantajlar
ØKendi telif hakkı IC'ye dayalı
ØFiber bant genişliği 1.5G'ye kadar, Ethernet bant genişliği 1000M'dir.
ØEthernet arayüz hızı 10/100/1000M, yarı/tam çift katlı Otomatik-Nego
Ø4*Ethernet arayüzü anahtar arayüzü, VLAN desteği, 4 kanal mantıksal izolasyon ayarlayabilirsiniz
ØKonsol yönetimi arayüzünü sağla (RS232)
Øİki fiber arayüzü sağlayın 1 + 1 korumak(APS)fonksiyon
ØE1 arayüzü G ile uyumludur.703, dijital saat kurtarma ve pürüzsüz faz kilitleme teknolojisini benimsiyor
ØTeknik sipariş-kablo sıcak hattı olarak ayarlanan standart 2 tel telefon (telefon tutmacası olmayan) kullanır ((iletileri)
ØOptik sinyal kaybettiğinde, uzaktan aygıt güç kapalı veya lif kesilmiş olduğunu algılayabilir ve LED tarafından alarm gösterir
ØYerel aygıt uzaktan aygıt çalışma durumunu görebilir
Ø2 genişleme arayüzü sağlayın, RS232/RS485/RS422/Manchester kodu gibi 1~2Kanal eşzamanlı verileri genişletebilirsiniz;
ØUzak arayüz komuta sağlamak Loop Back, yerel E1 Loop Back fonksiyonunu desteklemek, destek E1 LOS ve AIS alarmı, kolay hat bakımı
Øİletişim mesafesi kesintisiz 2-100Km'ye kadar.
ØSNMP yöneticisini destekle (içeride SNMP ajanı)
ØAC 220V, DC-48V, DC24V isteğe bağlı olabilir.
ØDC-48V/DC24V güç kaynağı kutupluk algılama fonksiyonu, kutupsuz
Genel bakış
Bu cihaz, VLSI temelinde geliştirilen noktadan noktaya optik iletim cihazıdır. Cihaz 1-4*E1 arayüzü sağlar,1-4*10/100/1000M Ethernet arayüzü (Wire Speed 1000M) ve 2 genişleme arayüzü. 4* Ethernet arayüzü anahtar arayüzüdür, VLAN'ı destekleyebilir. 1 genişleme arayüzü, RS232/RS485/RS422 asinkron verilerin iletim kanalı olarak kullanılabilir, kuru temas sinyali,1 kanal dijital iş telefonu isteğe bağlı olabilirÇok esnek. Alarm fonksiyonu var. İş güvenilir, istikrarlı ve düşük güç tüketimi, yüksek entegrasyon, küçük boyuttadır.
Teknik Endeksler
|
Parametreler
|
Özellikler
|
|
Fiber
|
Çok modlu fiber
50/125um, 62.5/125um,
Maksimum iletim mesafesi: 5km @ 62.5 / 125um tek modlu fiber, zayıflama (3dbm/km)
Dalga uzunluğu: 820nm
Aktarma gücü: -12dBm (Min) ~-9dBm ((Max)
Alıcı hassasiyeti: -28dBm (Min)
Bağlantı bütçesi: 16dBm
Tek modlu fiber
8/125um, 9/125um
Maksimum iletim mesafesi: 40Km
İletişim mesafesi: 40Km @ 9 / 125um tek mod lif, zayıflama (0.35dbm/km)
Dalga uzunluğu: 1310nm
Aktarma gücü: -9dBm (Min) ~-8dBm (Max)
Alıcı hassasiyeti: -27dBm (Min)
Bağlantı bütçesi: 18dBm
|
|
E1 Arayüzü
|
Arayüz standardı: G protokolüne uymak.703;
Arayüz oranı: 2048Kbps±50ppm;
Arayüz kodu: HDB3;
E1 İmpedans: 75Ω (denge bozukluğu), 120Ω (denge);
Jitter toleransı: Protokol G.742 ve G uyarınca.823
İzin verilen zayıflama: 0~6dBm
|
|
Ethernet arayüzü (10/100M/1000M UTP)
|
Arayüz hızı: 10/100/1000MMbps, yarı/tam dupleks otomatik müzakere
Arayüz standardı: IEEE 802 ile uyumludur.3, IEEE802.1Q ((VLAN)
MAC Adresi Kapasitesi: 4096
Bağlantı: RJ45, Auto-MDIX desteği
|
|
Güç
|
Güç kaynağı: AC220V"DC 48V"DC +24V
Güç tüketimi: ≤10W
|
|
Çalışma ortamı
|
Çalışma sıcaklığı: -10°C ~ 60°C
Çalışma Nemliği: % 5 ~ 95% (kondansiyon yok)
Depolama sıcaklığı: -40°C ~ 80°C
Depolama Nemliği: % 5 ~ 95% (kondansiyon yok)
|
