Vurgulamak:

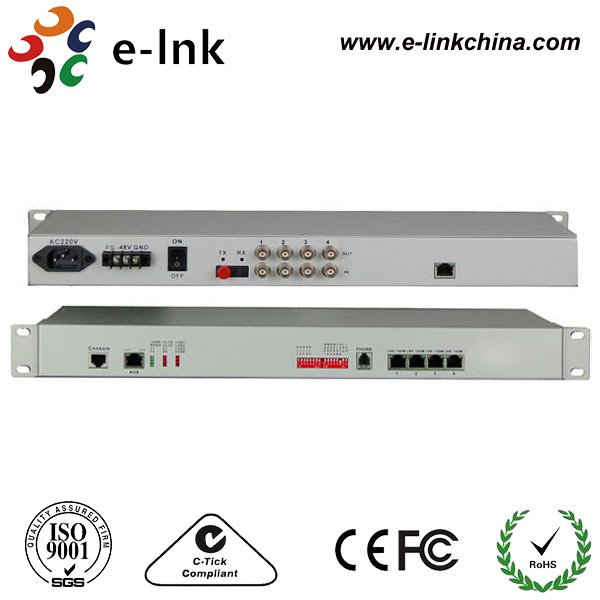

4E1 fiber optik dönüştürücü
, 1FE ağ arayüz modülü
, EOW konsolu NMS aksesuarı
4E1 + 1FE + EOW + Konsol NMS
Avantajları
· 4 adet E1 dijital arayüz, 75 Ω~120Ω empedans seçenekleri sağlar; Modüler geniş dinamik optik dedektör
· 1 Kanal PCM dijital iş telefonu (isteğe bağlı)
· Ethernet arayüz hızı 10/100M, yarım/tam çift yönlü Otomatik-Nego
· Konsol yönetim arayüzü sağlar (RS232)
· Cihaz, ana fiber optik arayüz ve yedek fiber optik arayüz sağlar, Çift Optik Port yedekleme işlevi, çalışmanın asla kesilmemesini sağlar (isteğe bağlı)
· E1 arayüzü G.703'e uygundur, dijital saat kurtarma ve pürüzsüz faz kilitleme teknolojisini benimser
· Optik sinyal kaybı olduğunda, uzaktaki cihazın kapalı olup olmadığını veya fiberin bağlantısının kesilip kesilmediğini algılayabilir ve LED ile alarm verir
· Yerel cihaz, uzaktaki cihazın çalışma durumunu görüntüleyebilir
· Uzaktan arayüz Döngü Geri Verme komutu sağlar, hat bakımını kolaylaştırır
· İletim mesafesi kesintisiz olarak 2-120Km'ye kadardır
· SNMP yöneticisini destekler (içinde SNMP aracısı)
· AC 220V, DC-48V, DC24V isteğe bağlı olabilir
· DC-48V/DC24V güç kaynağı polarite algılama fonksiyonu, Polarite Serbest
Genel Bakış
Bu cihaz sağlar 4Kanal E1 arayüzü, 1 Kanal 10/100M Hızlı Ethernet ve 1 Kanal PCM dijital telefon hattı (isteğe bağlı). Çok esnektir. Alarm fonksiyonuna sahiptir. Çalışması güvenilir, istikrarlı ve düşük güç tüketimi, yüksek entegrasyon ve küçük boyuttadır.
Teknik İndeksler
|
Parametre
|
Şartname
|
|
Fiber
|
|
Çok modlu Fiber
|
|
Fiber Tipi
|
50/125um, 62.5/125um
|
|
Maksimum iletim mesafesi
|
5Km @ 62.5 / 125um çoklumod fiber, zayıflama (3dbm/km)Dalga Boyu: 820nm
|
|
Verici gücü
|
-12dBm (Min) ~-9dBm (Maks)
|
|
Alıcı hassasiyeti
|
-28dBm (Min)
|
|
Bağlantı bütçesi
|
16dBm
|
|
Tek modlu Fiber
|
|
Fiber Tipi
|
8/125um, 9/125um
|
|
Maksimum iletim mesafesi
|
120Km
|
|
İletim mesafesi
|
120Km @ 9 / 125um tek modlu fiber, zayıflama (0.35dbm/km)
|
|
Dalga Boyu
|
1310nm
|
|
Verici gücü
|
-9dBm (Min) ~-8dBm (Maks)
|
|
Alıcı hassasiyeti
|
-27dBm (Min)
|
|
Bağlantı bütçesi
|
18dBm
|
|
E1 Arayüzü
|
|
Arayüz Standardı
|
G.703 protokolüne uygun
|
|
Arayüz Hızı
|
n*64Kbps±50ppm
|
|
Arayüz Kodu
|
HDB3
|
|
E1 Empedansı:
|
75Ω (dengesiz), 120Ω (dengeli)
|
|
Titreşim toleransı
|
G.742 ve G.823 protokolüne uygun
|
|
İzin Verilen Zayıflama
|
0~6dBm
|
|
Ethernet Arayüzü
|
|
Arayüz hızı
|
10/100 Mbps, yarım/tam çift yönlü otomatik müzakere
|
|
Arayüz Standardı
|
IEEE 802.3, IEEE 802.1Q (VLAN) ile uyumlu
|
|
MAC Adresi Kapasitesi
|
4096
|
|
Konektör
|
RJ45, Otomatik-MDIX'i destekler
|
|
Güç
|
|
Güç kaynağı
|
AC180V ~ 260V；DC –48V；DC +24V
|
|
Güç tüketimi
|
≤10W
|
|
Boyut
|
|
Ürün boyutu
|
216X140X31mm(GXDXY)
|
|
Basit ambalaj
|
274X193X84mm(GXDXY)
|
|
Parça ağırlığı
|
1.25KG
|
|
Çalışma ortamı
|
|
Çalışma sıcaklığı
|
-10°C ~ 50°C
|
|
Çalışma Nemi
|
%5~%95 (yoğuşmasız)
|
|
Depolama sıcaklığı
|
-40°C ~ 80°C
|
|
Depolama Nemi
|
%5~%95 (yoğuşmasız)
|
