8E1 4GE fiber PDH multiplexer
, 4GE ile fiber optik PDH multipleksörü
, 8E1 fiber multiplexer

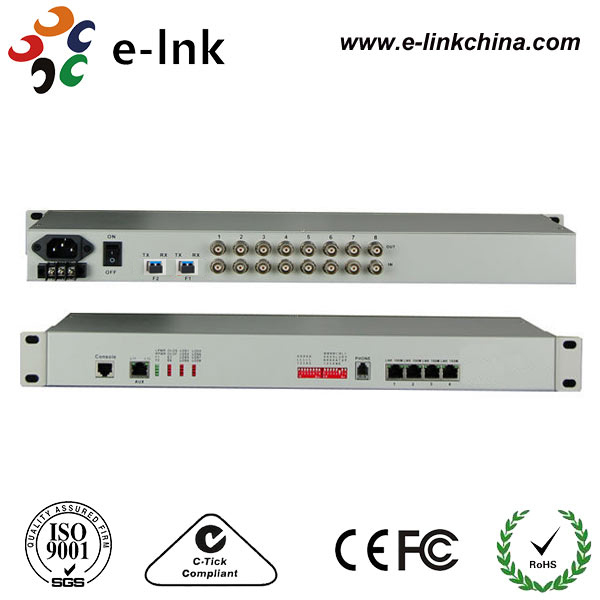

8E1 + 4ge 1 + 1 Fiber PDH Multiplexer
8E1 + 4GE 1+1 Fiber PDH Multiplexer
Avantajları
· Kendi telif hakkına sahip IC tabanlı
· Bant genişliği 1.5G'ye kadar olup, hat kaynaklarından tasarruf sağlayabilir
· Ethernet arayüz hızı 10M/100M/1000M, yarım/tam çift yönlü otomatik uyarlanabilir
· 4 Kanal Ethernet arayüzü anahtar arayüzüdür, VLAN'ı destekler, 4 kanal mantıksal izolasyon olarak ayarlanabilir
· E1 arayüzü G.703'e uygundur, dijital saat kurtarma ve pürüzsüz faz kilitleme teknolojisini benimser
· 1 Kanal PCM dijital iş telefonu (isteğe bağlı)
· Konsol yönetim arayüzü sağlar
· Optik sinyal kaybı olduğunda, uzaktaki cihazın gücünün kesilip kesilmediğini veya fiberin bağlantısının kesilip kesilmediğini algılayabilir ve LED ile alarm verir
· Yerel cihaz, uzaktaki cihazın çalışma durumunu görüntüleyebilir
· RS232/RS485/RS422/Manchester kodu gibi 1~2 Kanal asenkron veri uzatabileceğiniz 2 genişletme arayüzü sağlar;
· 1~2 Kanal ses, 1~2 Kanal E1, 1~4 Kanal anahtar veya Uzak arayüz Döngü Geri Verme komutu sağlayın, hat bakımını kolaylaştırır
· Kesintisiz iletim mesafesi 2-120Km'ye kadardır
· AC 220V, DC-48V, DC24V isteğe bağlı olabilir
· DC-48V/DC24V güç kaynağı polarite algılama fonksiyonu, Polarite Serbest
Genel Bakış
Bu cihaz, VLSI temelinde geliştirilen noktadan noktaya optik iletim cihazıdır. Cihaz, 1-8Kanal E1 arayüzü, 1-4 Kanal 10M/100M/1000M Ethernet arayüzü (Hat Hızı 1000M) ve 2 genişletme arayüzü sağlar. 4 Kanal Ethernet arayüzü anahtar arayüzüdür, VLAN'ı destekleyebilir. 1 genişletme arayüzü, RS232/RS485/RS422 asenkron verilerin, ses sinyalinin, 2/4 hat E&M ses sinyalinin, anahtar sinyalinin, Ethernet sinyalinin (Bant Genişliği 2M) iletim kanalı olarak kullanılabilir. 1 Kanal dijital iş telefonu isteğe bağlı olabilir. Çok esnektir. Alarm fonksiyonuna sahiptir. Çalışması güvenilir, istikrarlı ve düşük güç tüketimi, yüksek entegrasyon, küçük boyuttadır.
Teknik İndeksler
|
Parametre
|
Şartname
|
|
Fiber
|
|
Çok modlu Fiber
|
|
Fiber Tipi
|
50/125um, 62.5/125um
|
|
Maksimum iletim mesafesi
|
5Km @ 62.5 / 125um tek modlu fiber, zayıflama (3dbm/km)Dalga Boyu: 820nm
|
|
İletim gücü
|
-12dBm (Min) ~-9dBm (Maks)
|
|
Alıcı hassasiyeti
|
-28dBm (Min)
|
|
Bağlantı bütçesi
|
16dBm
|
|
Tek modlu Fiber
|
|
Fiber Tipi
|
8/125um, 9/125um
|
|
Maksimum iletim mesafesi
|
40Km
|
|
İletim mesafesi
|
40Km @ 9 / 125um tek modlu fiber, zayıflama (0.35dbm/km)
|
|
Dalga Boyu
|
1310nm
|
|
İletim gücü
|
-9dBm (Min) ~-8dBm (Maks)
|
|
Alıcı hassasiyeti
|
-27dBm (Min)
|
|
Bağlantı bütçesi
|
18dBm
|
|
E1 Arayüzü
|
|
Arayüz Standardı
|
G.703 protokolüne uygun
|
|
Arayüz Hızı
|
n*64Kbps±50ppm
|
|
Arayüz Kodu
|
HDB3
|
|
E1 Empedansı:
|
75Ω (dengesiz), 120Ω (dengeli)
|
|
Titreşim toleransı
|
G.742 ve G.823 protokolüne uygun
|
|
İzin Verilen Zayıflama
|
0~6dBm
|
|
Gigabit Ethernet Arayüzü (10/100/1000M)
|
|
Arayüz hızı:
|
10/100/1000 Mbps, yarım/tam çift yönlü otomatik müzakere
|
|
Arayüz Standardı:
|
IEEE 802.3, IEEE 802.1Q (VLAN) ile uyumlu
|
|
MAC Adres Kapasitesi:
|
4096
|
|
Konektör:
|
RJ45, Otomatik-MDIX desteği
|
|
Güç
|
|
Güç kaynağı
|
AC180V ~ 260V；DC –48V；DC +24V
|
|
Güç tüketimi
|
≤10W
|
|
Boyut
|
|
Ürün boyutu
|
19’’ 1U
|
|
Çalışma ortamı
|
|
Çalışma sıcaklığı
|
-10°C ~ 50°C
|
|
Çalışma Nemi
|
%5~95 (yoğuşmasız)
|
|
Depolama sıcaklığı
|
-40°C ~ 80°C
|
|
Depolama Nemi
|
%5~95 (yoğuşmasız)
|
Uygulama
