Mini Endüstriyel Ethernet Medya Değiştiricisi
, Endüstriyel Ethernet Medya Dönüştürücü
, Mini Ethernet Medya Dönüştürücü

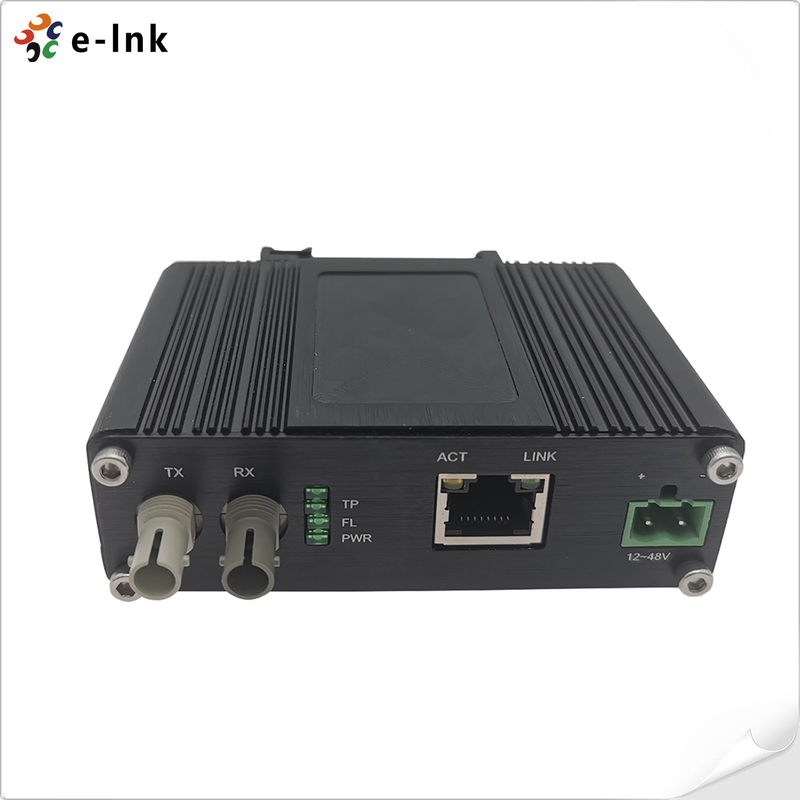

Mini Endüstriyel 10BASE-T - 10BASE-FL Ethernet Ortam Dönüştürücü
Mini Endüstriyel 10BASE-T - 10BASE-FL Ethernet Medya Dönüştürücü
Model : LNK-IMC10FST
Genel Bakış
E-link Mini Endüstriyel 10BASE-T - 10BASE-FL Ethernet Medya Dönüştürücü, mevcut 10Base-T Ethernet ağlarını 10Base-FL
fiber optik ağlara bağlamak için tasarlanmış, hem tek modlu hem de çok modlu fiber kabloları destekleyen ve
20.000 metreye kadar uzatılmış bir iletim mesafesi sunan özel bir
endüstriyel sınıf cihazdır. Mini Endüstriyel 10BASE-T - 10BASE-FL
Ethernet Medya Dönüştürücü olarak, kompakt form faktörü ve sağlam yapısıyla öne çıkar, bu da onu
yer sıkıntısı olan endüstriyel ortamlar için ideal hale getirir.
ağlarında yaygın olarak uygulanan bu Mini Endüstriyel 10BASE-T - 10BASE-FL Ethernet Medya Dönüştürücü,
Bu dönüştürücü, -40°C ila 75°C arasında geniş bir çalışma sıcaklığı aralığına ve sağlam bir alüminyum muhafazaya sahip,
sertleştirilmiş bir ürün olarak tasarlanmıştır; bu, sık sık
sıcaklık dalgalanmalarının yaşandığı zorlu endüstriyel sahalar dahil olmak üzere aşırı iklim koşullarında güvenilir
performans sağlayan temel özelliklerdir. Ethernet portu, hem yarım çift yönlü hem de tam çift yönlü modları destekleyerek,
çeşitli 10 Mbps Ethernet cihazlarıyla uyumluluğu artırırken, sağlam donanım
tasarımı, bağlı ekipmanı titreşim, şok ve toz girişi gibi endüstriyel ortamların zorluklarına karşı korur.
ağlarında yaygın olarak uygulanan bu Mini Endüstriyel 10BASE-T - 10BASE-FL Ethernet Medya Dönüştürücü,
Ethernet Medya Dönüştürücü, DIN rayına montaj veya dağıtım kutularına yerleştirme desteği ile kolay kurulum sunarak,
mevcut endüstriyel ağ
altyapılarına entegrasyonu basitleştirir. Öne çıkan bir özellik, 10 Mbps Ethernet segmentlerini
çapraz kablolara gerek kalmadan fiber segmentlere bağlama yeteneğidir, bu da
eşleşmeyen iletim ve alım kablo çiftlerinin sorununu ortadan kaldırır. Akıllı bir anahtar ile donatılmış olup,
UTP portuna bağlı devre tipini otomatik olarak algılar ve portu buna göre yapılandırır; UTP tarafının otomatik algılama MDI/MDI-X özelliği,
düz veya çapraz kablolar kullanılarak anahtarlara veya NIC'lere sorunsuz bağlantı sağlayarak kurulumu azaltır
karmaşıklık.
Fabrika otomasyonu, uzaktan endüstriyel izleme ve altyapı
ağlarında yaygın olarak uygulanan bu Mini Endüstriyel 10BASE-T - 10BASE-FL Ethernet Medya Dönüştürücü,
dayanıklılığı, esnekliği ve kullanıcı dostu çalışmayı birleştirerek, zorlu endüstriyel ortamlarda
10 Mbps Ethernet ağlarını genişletmek için güvenilir bir çözüm sunar.
Özellikler
►
Otomatik MDI/MDIX
W/1A 802.3 10Base-T ve 10Base-FL standartlarına uygundur
Teknik İndekslerAğ açıklığını 2 km'ye kadar uzatır (Çok modlu)
Teknik İndekslerDiğer 10Base medya dönüştürücüler, 10Base, 10Base-T NIC'ler, hub'lar veya anahtarlarla birlikte çalışabilir
Teknik İndekslerKolay ağ izleme için LED'ler sağlar
Teknik İndekslerHizmet Kalitesi (QoS) desteği, VoIP paketlerinin iletimini sağlar
Teknik İndeksler802.3x Akış kontrolünü destekler
Teknik İndekslerIEEE 802.3az Enerji Verimli Ethernet (EEE)
Teknik İndekslerDönüşüm Araçları:
Teknik İndeksler-40°C ila 80°C (-40°F ila 176°F) çalışma sıcaklığı.
Teknik İndekslerEthernet
Standartlar:
|
IEEE 802.3
|
|
10 Base-T
|
10 Base-FL
|
|
IEEE 802.3az Enerji Verimli Ethernet (EEE)
|
|
IEEE802.3x Tam çift yönlü ve akış kontrolü
|
|
Dönüşüm Araçları:
|
|
Sakla ve İlet modu veya Kesme modu
|
|
İleri Filtre Oranı:
|
14
|
|
,
|
880pps (10Mbps)Dalga boyu:
|
|
850nm
|
Tampon Alanı:Veri tamponu için dahili 128Kb RAM
|
|
Akış Kontrolü:
|
Tam çift yönlü: akış kontrolü;
|
|
Yarım çift yönlü: geri basınç
|
K
ablo Uzunluğu:
|
|
50/125um veya 62.5/125um Çok modlu dubleks fiber optik kablo için 10Base-FLUTP için maksimum 100 metre
|
Fiber optik Çok modlu için maksimum 2000 metre
İletim türü:
Temel bant
|
|
Bağlantı anahtarı:
|
RJ-45 tarafında 2 konumlu 10Base-T anahtarı (hub veya W/S)
|
|
Arayüz
|
Konektör:
|
|
1x RJ45 10Base-T
|
|
Optik Port:
|
1 x ST
|
|
10Base-F
|
Elektrik ve MekanikGiriş Gücü:
|
|
12~
|
|
48VDC, 2 pimli terminal bloğu
|
Güç Tüketimi:5W Maks.
|
|
LED Göstergeleri:
|
G
|
|
ÜÇ
|
|
:Güç DurumuTP:
|
:
|
|
Veri BAĞLANTI DurumuTP:
|
Ethernet Durumu
|
|
FL:
|
Fiber E
|
|
Ğ
|
DurumuBoyutlar (GxDxY): 9
|
|
5
|
x 7 0 x 30mmAğırlık: 0.25Kg
|
|
Kasa:
|
Alüminyum
|
|
Kasa
|
Montaj Seçenekleri: DIN-Ray / Duvara montaj
|
|
Çevresel
|
Çalışma Sıcaklığı:
|
|
-40°C ila
|
|
75
|
°C (-40°F ila 167°F)Depolama Sıcaklığı:-40°C ila 85°C (-40°F ila 185°F)
|
|
Bağıl Nem:
|
%5 ila %95 yoğuşmasız
|
|
MTBF
|
> 200.000 saat
|
|
Yasal Onaylar
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
|
|
EN55022:2010+AC: 2011, Sınıf A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:
2010
EMS: IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Dalgalanma)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Sipariş Bilgileri
Model
|
Açıklama
|
LNK-IMC10FST-MM
|
Mini Endüstriyel 10BASE-T - 10BASE-FL Ethernet Medya Dönüştürücü, çok modlu, 2km, 850nm, ST
|
|
Montaj Seçenekleri
|
► Varsayılan DIN-Ray Braketi takılıdır; Duvara Montaj Braketi dahildir.
|
|
Güç Seçenekleri
|
►
|
|
24
|
W/1A ► Güç Kaynağı ayrı olarak satın alınmalıdır.VDC Güç Kaynağı. Terminal Bloğu için Açık Kablo► Güç Kaynağı ayrı olarak satın alınmalıdır.
|
|
|
