Vurgulamak:
HD/SD-SDI Optik Mikro Uzatıcı
, 3G/HD/SD-SDI Optik Mikro Uzatıcı
Sinyal standardı: |
SD-SDI (270Mbps), HD-SDI (1.485Gbps), 3G-SDI (2.97Gbps) |
Hd-sdi titreşim: |
<0.2UI (134ps)@100kHz, <1.0ui (673ps)@10Hz |
SFP: |
Simplex LC, 3.125Gbps. ≤120km iletim mesafesi |
CWDM dalga boyu: |
ITU-T'ye göre 1270~1610nm, 20nm ızgara |
Depolama sıcaklığı: |
-40°C～+80°C |
Boyutlar (UxGxY): |
58x21x20mm |

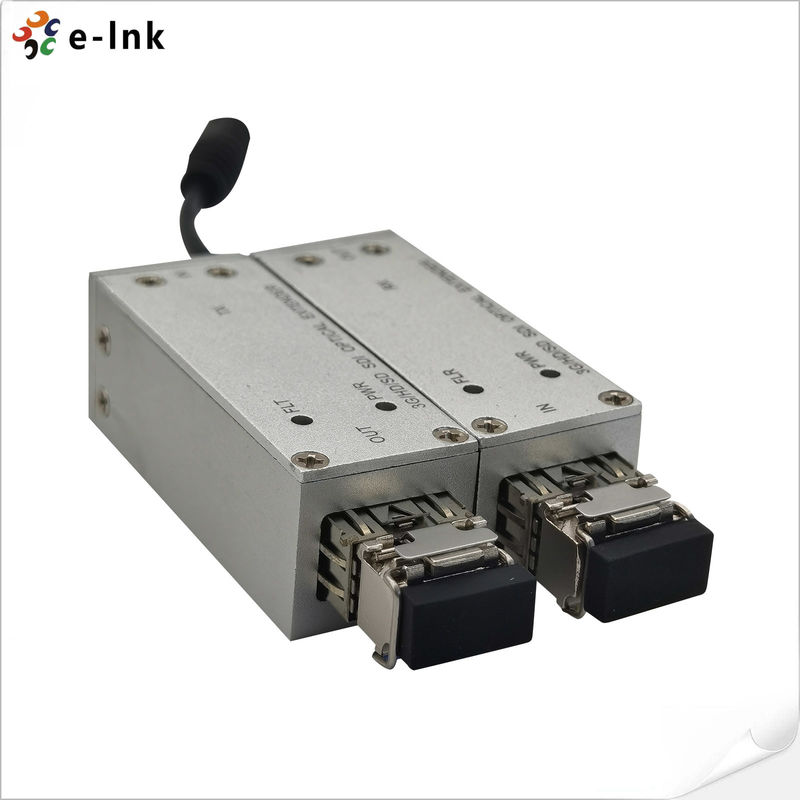

SMB 3G/HD/SD-SDI Optik Mikro Genişletici
SMB 3G/HD/SD-SDI Optik Mikro Genişletici
Model:LNK-M3G-SMB1V-20 Serisi
Genel bakış
LNK-M3G-SMB1V-20 Serisi 3G-SDI/HD-SDI/SD-SDI mikro uzatıcı fiber optik iletim sistemi ileten
bir tek mod veya multimod üzerinden bir 3G-SDI, HD-SDI, SD-SDI yüksek çözünürlüklü dijital video veya bir DVB-ASI akışı
SMPTE424M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) standartlarını destekleyen fiber.
Dijital fiber optik iletim teknolojisiyle, herhangi bir ayarlama gerekmez, kurulumu basit ve kullanımı kolaydır.
SDI mikro uzatıcı serisi, düşük güç tüketimi ile 5V güç kaynağı kullanır.
Özellikleri
3G-SDI/HD-SDI/SD-SDI sinyali otomatik tanıma, el seçimi gerekmez
120 km'ye kadar iletim mesafesi
CWDM teknolojisi, tek bir fiber üzerinden 16 (18) kanala kadar iletişime izin verir.
SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M, SMPTE344N ile uyumlu
DVB-ASI (EN50083-9) ile uyumlu
LED durumunun uygun talimatı.
PCB kartı çevre dostudur (Pb içermez)
Düzgün ve güvenilir sinyal iletimini sağlamak için çok katmanlı tasarımı olan PCB kartı
Teknik Endeksler
| SDI Girişi |
| Video standardı |
SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M |
| Sinyal standardı |
SD-SDI ((270 Mbps), HD-SDI ((1.485 Gbps), 3G-SDI ((2.97 Gbps) |
| Karar |
10 bit |
| Sinyal seviyesi |
<380mVp-p |
| İmpedans |
75Ω |
| Bağlantı |
Küçük ve orta işletmeler |
| SDI çıkışı |
| Sinyal seviyesi |
800mVp-p±10% |
| Yükseliş/Yükseliş süresi |
< 0,8ns |
| HD-SDI Jitter |
< 0.2UI ((134ps) @ 100kHz, < 1.0UI ((673ps) @ 10Hz |
| SDI Jitter |
< 0.2UI ((740ps) @ 10Hz, 0.2UI ((740ps) @ 1kHz |
| İmpedans |
75Ω |
| Bağlantı |
Küçük ve orta işletmeler |
| Optik Arayüz |
| SFP |
Simplex LC, 3,125Gbps. ≤120km iletim mesafesi |
| Standart SM dalga boyu |
1310nm, 1550nm. |
| CWDM dalga boyu |
ITU-T'ye göre 1270~1610nm, 20nm ızgara |
| Sıcaklık aralığı |
0 ~ 70 ̊C |
| Elektrikli |
| Güç |
5VDC, 1A |
| Tüketim |
<5W |
| LED gösterge |
| FLT |
Fiber bağlantı durumu (İletici) |
| FLR |
Fiber bağlantı durumu (Alıcı) |
| PWR |
Güç durumu |
| Mekanik |
| Boyutlar (LxWxH) |
58 x 21 x 20 mm |
| Ağırlık |
100g/çifte |
| Kaplama |
Alüminyum kasa |
| Montaj Seçenekleri |
Masaüstü |
| Çevre |
| Çalışma sıcaklığı |
-20°C+70°C |
| Depolama sıcaklığı |
-40°C+80°C |
| Çalışma Nemliği |
0~95% |
| MTBF |
≥100000 saat |
Uygulama
Sipariş Verme Bilgisi
| Model |
Açıklama |
| LNK-M3G-SMB1V-20 |
SMB 3G/HD/SD-SDI Optik Mikro Genişletici, 1310/1550nm, Simplex LC, Tek Mod, İletici ve Alıcı dahil olmak üzere 20KM, çiftler tarafından kullanılır |
