Vurgulamak:
Geriye dönük RS485 SDI Fiber dönüştürücü
, Tally sinyali SDI fiber dönüştürücü
, Mini 12G-SDI fiber dönüştürücü
Mini 12G-SDI ile Tally sinyali veya geriye dönük RS485 ile Fiber dönüştürücü
Tally Sinyali veya Geriye Dönük RS485 ile Mini 12G-SDI'dan Fiber Dönüştürücü
Model: LNK-M12G-1V
Genel Bakış

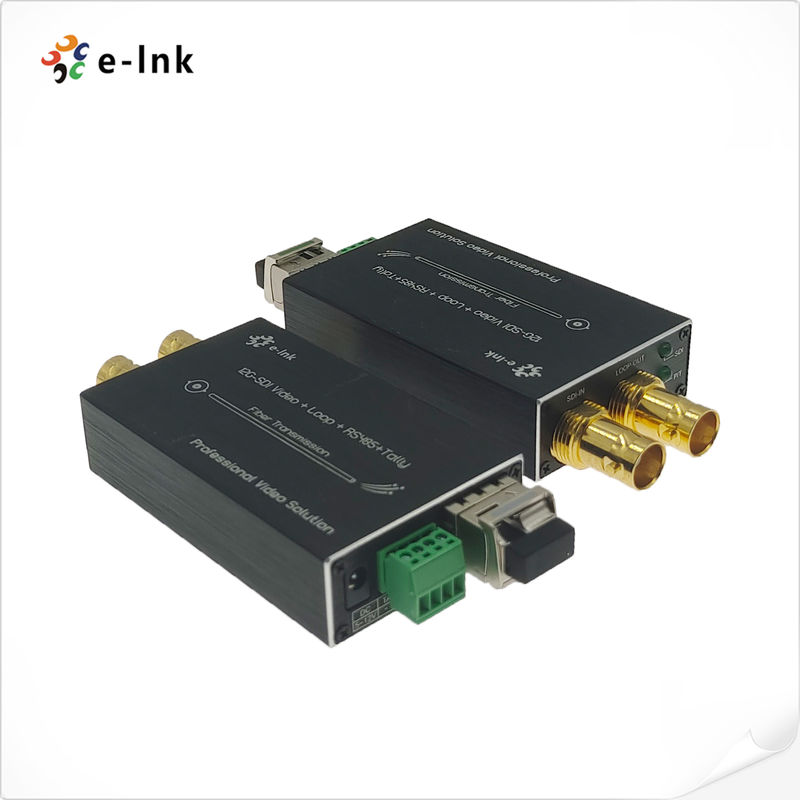

LNK-M12G-1V Serisi Mini tipi 12G-SDI Fiber Dönüştürücü, 1 kanallı 12G Video (gömülü ses) ve
Tally sinyalini (veya Geriye Dönük RS485) fiber optik kablo üzerinden iletir ve sinyali yerel olarak 12G döngü üzerinden izler.
çıkışı. E-link 12G Video Fiber Üzerinden Dönüştürücüler, HDTV 4K*2K(3840*
2160@60Hz), 1080P,1080I, 720P için bir verici ve bir alıcı içerir.
Özellikler
► Her SDI kanalı 8 kanallı gömülü ses içerir
► Sinyal bütünlüğünü sağlamak için otomatik kablo eşitleme
► ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) ve ST-259(SD) destekler
► Entegre Saat, 11,88Gbps, 5,94Gbps, 2,97Gbps, 1,485Gbps veya Böl-1,001 Alt Oranları ve 270 M bps SMPTE Oranlarına Kilitlenir
► 12G/6G/3G-SDI kamera sistemleriyle doğrudan uyumlu
► En az 10 km (6,2 mil) ve 80 km'ye kadar uzun iletim kapasitesi
► Endüstriyel uygulamalar için terminal bloğu güç girişi
► Çalışırken değiştirme ve takmayı destekler
► Tamamen dijital sıkıştırmasız yayın seviyesi iletimi;
► süper optik dinamik aralık ve ayarlama gerektirmez;
► fiber optik WDM/CWDM/DWDM tekniği;
►4K*2K(3840*2160@60Hz),1080P,1080I,720P'yi destekler.
Teknik İndeksler
| Formatlar |
ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) ve ST-259(SD)'yi destekler |
| Uyumlu |
D VB-ASI ve AES10 (MADI) ile Uyumlu |
| Giriş |
BNC üzerinde 1 x 12G-SDI |
| Çıkış |
1 x LC fiber optik |
| BNC üzerinde 1 x 12G-SDI döngü çıkışı |
| Desteklenen Çözünürlük |
HDTV 4K*2K, 1080P, 1080I, 720P |
| Çözünürlük aralığı |
3840*2160@60Hz |
| Giriş kablosu özellikleri |
≤70m@12G SDI Belden 1694A |
| Çıkış kablosu özellikleri |
≤70m@12G SDI Belden 1694A |
| Veri türü |
Geriye Dönük Tally (isteğe bağlı) |
| Veri türü |
Geriye Dönük RS485 (isteğe bağlı) |
| Optik iletim bant genişliği |
270MHz～12GHz |
| Güç |
5-15 VDC |
| Güç Tüketimi |
2 W (Maks.) |
| Boyutlar (UxGxY) |
80 x 40 x 20 (mm) |
| Depolama Sıcaklığı |
-40℃～80℃ |
| Çalışma Sıcaklığı |
-40℃～85℃ |
Uygulama
Sipariş bilgileri
| Model |
Açıklama |
| LNK-M12G-1V1T-20 |
Tally ve döngü çıkışlı Mini tipi 12G-SDI'dan Fiber Dönüştürücü, SMF, LC Fiber Konnektör 20KM, Verici ve Alıcı dahil, çiftler halinde kullanılır |
| LNK-M12G-1V1R-20 |
Ters RS485 ve döngü çıkışlı Mini tipi 12G-SDI'dan Fiber Dönüştürücü, SMF, LC Fiber Konnektör 20KM, Verici ve Alıcı dahil, çiftler halinde kullanılır |
