Vurgulamak:
Genişletici Türü: |
Fiber Optik Kablo üzerinden DVI sinyali |
Video Desteği: |
720P/960P/1080p@60Hz'e kadar, 4K*2K@30Hz |
Kroma Alt Örnekleme: |
Max 3840*2160@60Hz (4: 2: 0) MAX 3840*2160@30Hz (4: 4: 4, 4: 2: 2) |
RS232: |
3 pinli terminal, Baud hızı ≤ 38400 |
Depolama sıcaklığı: |
-20 ~ + 80°C |
Boyut (GxDxY): |
2,87 x 1,73 x 0,69 inç (73x44x17 mm) |

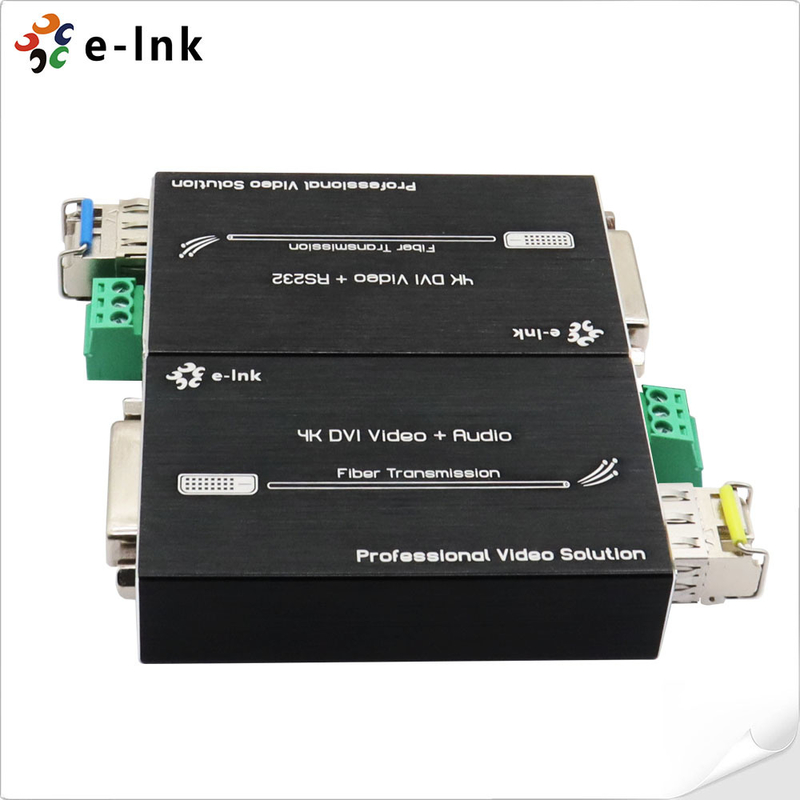

RS232 ile Mini 4K DVI Fiber Optic Extender
Mini 4K DVI Fiber Optik Uzatıcı, RS232 ile
Model: LNK-MDR4K
Genel Bakış
LNK-MDR4K Serisi 4K DVI Fiber Uzatıcılar, sıkıştırılmamış DVI'ın iletimini desteklemek üzere tasarlanmıştır
sinyal ve RS232 sinyali, maksimum 4K*2K@60Hz çözünürlüğe kadar 80 km'ye kadar optik fiber üzerinden iletimini destekler,
YUV 4:2:0.
Verici, DVI sinyalini optik fiber üzerinden iletim için tek bir 10Gb/s seri veri akışına dönüştürür.
Alıcı, seri verileri tekrar bir DVI sinyaline dönüştürür. Alıcı-vericiler RoHS uyumlu ve kurşunsuzdur
Avrupa ve Çin'deki gereksinimlere göre. Bu ürün büyük ekranlı ekranlar, konferans sistemleri ve
ev eğlencesi vb. için idealdir. Cihaz, sinyalin kararlılığını sağlamak için parazit önleme yeteneğine sahiptir.
Özellikler
► DVI 1.0 ve HDCP1.2 Desteği
► Sıkıştırılmamış iletim, Gecikme yok, Kayıp yok
► 10.2Gbps'ye kadar veri hızı
► Fiber kablo üzerinden 80 km'ye kadar iletim mesafesi
► Maksimum 4K*2K@60Hz, YUV 4:2:0'a kadar Tüm Modları Destekler
► Seri RS232 Sinyalini Destekler
► Otomatik EDID, farklı türde ekran cihazlarını eşleştirir
► Takılabilir, EMI/RFI'ye Dayanıklı
► Kullanım ve kurulum kolaylığı için minyatür form faktörü
► Çalışma Sıcaklığı: -10~50°C
Teknik İndeksler
| Uzatıcı Tipi |
Optik Fiber Kablo üzerinden DVI sinyali |
| Giriş Sinyalleri |
DVI |
| Konektör |
DVI-D |
| Sinyal Desteği |
DVI 1.0 format standardı ve HDCP uyumlu |
| Video Desteği |
720P/960P/1080p@60Hz, 4K*2K@30Hz'e kadar |
| Ses Desteği |
Dolby TrueHD, Dolby Digital Plus, DTS, DTS-ES 6.1, DTSHD, DTS-HD-HRA, DTS-HD Master, (PCM-2CH) |
| Renk Alt Örneklemesi |
Maksimum 3840*2160@60Hz (4:2:0)
Maksimum 3840*2160@30Hz (4:4:4, 4:2:2)
|
| EDID |
Çift Yönlü (İleri + Geri) İletim:
Dinamik EDID'yi Destekler, Tak ve Çalıştır, öğrenmeye gerek yok
Tek Yönlü (İleri) İletim:
EDID'yi manuel olarak öğrenmeyi destekler
|
| RS232 |
3 Pin terminal, Baud hızı ≤ 38400 |
| Fiber Konektör |
SFP/LC |
| Bant genişliği |
10.2Gbps |
| İletim Mesafesi |
300m (OM3 Fiber Üzerinden) |
| 80 km'ye kadar (Tek modlu Fiber Üzerinden) |
| Çalışma Sıcaklığı |
-10 ~ + 50°C |
| Depolama Sıcaklığı |
-20 ~ + 80°C |
| Nem |
%5 ila %90 RH (yoğuşmasız) |
| MTBF |
100.000 saat |
| Boyut (GxDxY) |
2.87 x 1.73 x 0.69in (73x44x17mm) |
| Ağırlık |
60g / 0.13 lb |
| Güç Kaynağı |
5V DC (USB-C) |
| Güç dağılımı |
<5W |
| Güvenlik Onayları |
CE, FCC, Rohs |
Uygulama
Sipariş Bilgileri
| Model |
Açıklama |
| LNK-MDR4K-MM |
Mini DVI Fiber Uzatıcı: 1-Ch DVI Sinyali(4K*2K) + Geriye Dönük RS232, OM3 Çok modlu Fiber, 300 metre, LC, 1 verici ve 1 alıcı dahil, 5V DC Güç Girişi |
| LNK- MDR4K-S20 |
Mini DVI Fiber Uzatıcı: 1-Ch DVI Sinyali(4K*2K) + Geriye Dönük RS232, Tek modlu Fiber, 20km, LC, 1 verici ve 1 alıcı dahil, 5V DC Güç Girişi |
| LNK- MDR4K-S40 |
Mini DVI Fiber Uzatıcı: 1-Ch DVI Sinyali(4K*2K) + Geriye Dönük RS232, Tek modlu Fiber, 40km, LC, 1 verici ve 1 alıcı dahil, 5V DC Güç Girişi |
| LNK- MDR4K-S80 |
Mini DVI Fiber Uzatıcı: 1-Ch DVI Sinyali(4K*2K) + Geriye Dönük RS232, Tek modlu Fiber, 80km, LC, 1 verici ve 1 alıcı dahil, 5V DC Güç Girişi |
