Ürün Ayrıntıları
Menşe yeri: Çin
Marka adı: E-link
Sertifika: ISO9001,CE,ROHS,FCC
Model numarası: LNK-D3011 Serisi
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 1 adet
Fiyat: negotiate
Ambalaj bilgileri: Fiber Dönüştürücü Standart Paket
Teslim süresi: 3-5 iş günü
Ödeme koşulları: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Yetenek temini: 10000 adet/ay
maksimum mesafe: |
100 m'ye kadar Cat5 UTP |
Dalga boyu: |
850nm/1310nm/1550nm |
Nitelikli nem: |
%5 ila %95 yoğuşmasız |
Depolama sıcaklığı: |
-40°C ila 80°C (-40°F ila 176°F) |
Güç tüketimi: |
2,5W Maks. 0.5A@5VDC |
MTBF: |
100.000 Saat |
maksimum mesafe: |
100 m'ye kadar Cat5 UTP |
Dalga boyu: |
850nm/1310nm/1550nm |
Nitelikli nem: |
%5 ila %95 yoğuşmasız |
Depolama sıcaklığı: |
-40°C ila 80°C (-40°F ila 176°F) |
Güç tüketimi: |
2,5W Maks. 0.5A@5VDC |
MTBF: |
100.000 Saat |
Model:LNK-D3011 Serisi
Genel bakış

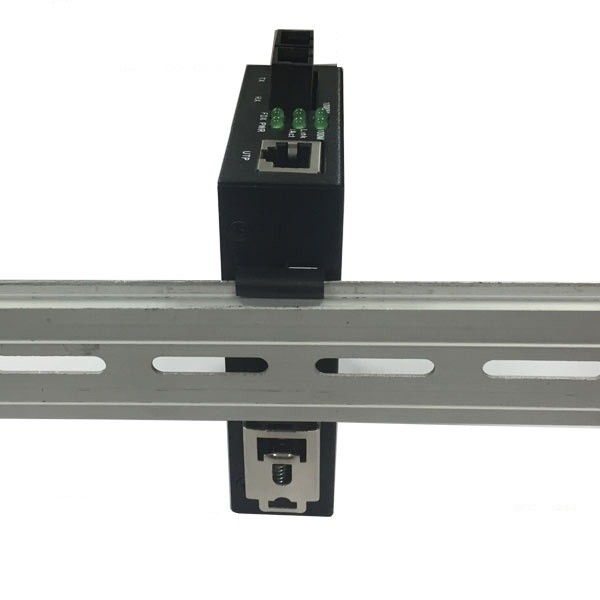

LNK-D3011 Serisi kolay ve güvenli izin veren bir klip özellikli bir DIN-Rail medya dönüştürücüdür
LNK-D3011 10/100/1000M Ethernet bağlantı noktasını destekler ve
1000M SC portu. Şu anda iki tür medya ağ bağlantısını destekler:
10Base-T/100Base-TX/1000Base-T ve 1000Base-SX/LX, birbirine dönüştürülen elektrik sinyalleri
10Base-T/100Base-TX/1000Base-T bükülmüş çiftleri ile 1000Base-SX/LX optik sinyalleri.
Ağın nakli mesafesini bakır kablosu üzerinden 100 metre'den fiber üzerinden 120 kilometreye kadar uzattı.
Çok modlu çift fiber, tek modlu çift fiber ve tek modlu tek fiber ile iletişimi destekler.
Özellikleri
· 10/100/1000Base-TX'yi 1000Base-X'ye dönüştür
· Tam/Yarı çift katlı, Otomatik müzakere
· Tek mod veya çok modlu fiber işlevi
· SC bağlantıları olan tek veya çift çekirdekli fiber
· MDI/MDI-X Otomatik Crossover desteklenir
· Plug-and-play
· DIN-Rail monte edilebilir
· 0°C'den 50°C'ye (32°F'den 122°F'ye) çalışma sıcaklığı
Teknik Endeksler
| Ethernet | |
| Standartlar: | IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX | |
| IEEE802.3ab 1000Base-T | |
| IEEE802.3z 1000Base-X | |
| IEEE802.3X Akış Kontrolü | |
| İşleme türü: | Depolama ve aktarma |
| Yarım çift, tam çift | |
| İleri filtreleme oranı: | 14,880pps (10Mbps) |
| 148,800pps (100Mbps) | |
| 1,488,000pps (1000Mbps) | |
| Kablolama: | 10Base-T: Cat5 veya üstü |
| 100Base-TX: Cat5 veya üstü | |
| 1000Base-TX: Cat5 veya üstü | |
| En yüksek mesafe: | Cat5 UTP 100 metreye kadar |
| Bağlantı: | 1x RJ45 |
| Optik | |
| Kablolama: | 50/125μm veya 62.5/125μm (çok modlu) |
| 9/125μm (tek mod) | |
| En yüksek mesafe: | Çok modlu: 220m (62.5/125μm)/550m (50/125μm) |
| Tek mod: 20/40/60/80/120 km | |
| Dalga boyu: | 850nm/1310nm/1550nm |
| Bağlantı | SC |
| Çevre | |
| Çalışma sıcaklığı: | 0°C - 50°C (32°F - 122°F) |
| Depolama sıcaklığı: | -40°C'den 80°C'ye (-40°F'den 176°F'ye) |
| Nitelikli Nem: | 5% ila 95% yoğunlaşmayan |
| MTBF: | > 100.000 saat |
| Elektrik ve Mekanik | |
| Girdi Gücü: | 5VDC (DC Soket) |
| Güç tüketimi: | 2.5W Max. 0.5A@5VDC |
| LED göstergeler | |
| Güç: | Güç Durumu |
| 10/100/1000TX ((Liman başına): | Bağlantı/Etkinlik, Hız ((100M, 1000M), FDX |
| 1000FX (Liman başına): | Bağlantı/Etkinlik |
| Boyutlar (WxDxH): | 71x105x27mm |
| Ağırlık: | 0.5Kg |
| Kürsü: | Metal kasa |
| Montaj seçenekleri: | Duvar montajı / DIN ray / LNK-R14 2U raf |
| Düzenleyici onaylar | |
| ISO9001, CE, FCC, RoHS | |
Uygulama
Sipariş Verme Bilgisi
| Model | Açıklama |
| LNK-D3011 | 10/100/1000Base-T'den 1000Base-F'ye, Mutli modu, 550m, 850nm, SC, bağımsız, harici güç adaptörü |
| LNK-D3011-20 | 10/100/1000Base-T'den 1000Base-F'ye, tek mod, 20km, 1310nm, SC, bağımsız, harici güç adaptörü |
| LNK-D3011S-20 | 10/100/1000Base-T to 1000Base-F, WDM ((tek fiber iki yönlü), 20km, 1310/1550nm, SC, bağımsız, harici güç adaptörü |
| Montaj seçenekleri: | DIN-Rail Montage Bracket (DIN-Rail Montage Bracket) 2U raf LNK-R14'e montaj edilebilir (ayrı satın alınır). |
| Güç Seçenekleri: | DC Jack'li 1A/5VDC güç adaptörü. Tüm satışlara güç adaptörü dahil. |
