Ürün Ayrıntıları
Menşe yeri: Çin
Marka adı: E-link
Sertifika: ISO9001, CE, ROHS, FCC
Model numarası: LNK-HF100DA Serisi
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 1 adet
Fiyat: negotiate
Ambalaj bilgileri: Fiber Genişletici Standart Paket
Teslim süresi: 3-5 iş günü
Ödeme koşulları: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Yetenek temini: 10000 adet/ay
Arayüz bant genişliği: |
3 Gb/sn |
Güç dağılımı: |
MAKS 4W |
Sıcaklık Çalışma: |
-20°C ~ +70°C |
Nem Çalışma: |
%5 ~ %90 |
Elyaf Türü: |
Tek mod |
Maksimum Veri Hızı: |
6.75Gbps |
Arayüz bant genişliği: |
3 Gb/sn |
Güç dağılımı: |
MAKS 4W |
Sıcaklık Çalışma: |
-20°C ~ +70°C |
Nem Çalışma: |
%5 ~ %90 |
Elyaf Türü: |
Tek mod |
Maksimum Veri Hızı: |
6.75Gbps |
Model: LNK-HF100DA Serisi
Genel bakış

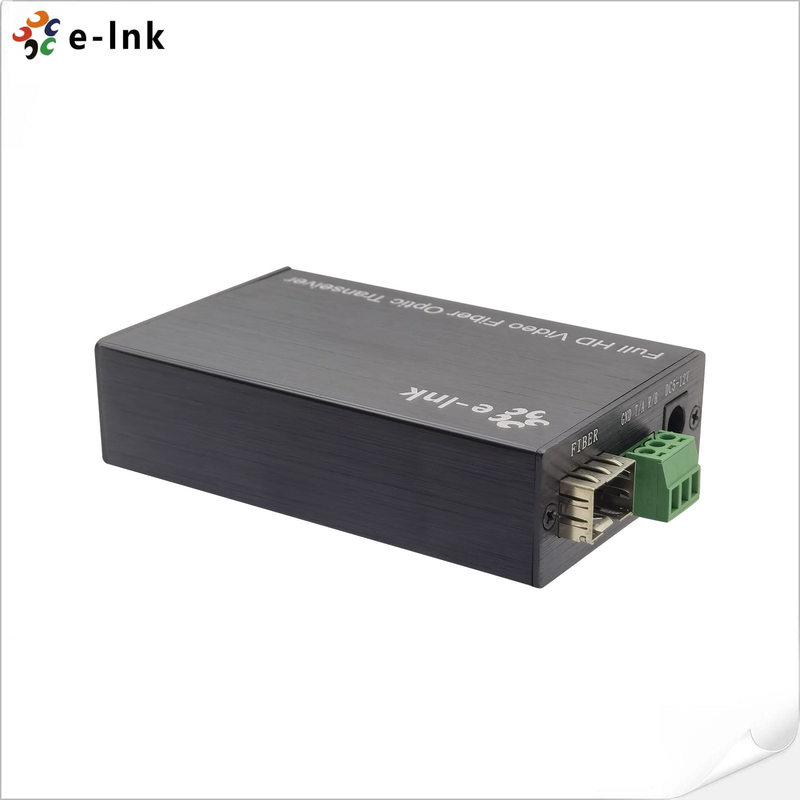

LNK-HF100DA Serisi HDMI Fiber optik uzatıcı, HDMI, iki yönlü ses ve RS232'nin uzatılmasını sağlar
Bir fiber optik kablo üzerinden, HDMI1.4 modunu destekler, HDMI 1.4b, HDMI 1.4b 3D ve
HDCP 1.4, 1920*1200@60Hz'ye kadar yüksek çözünürlükte.
İyi istikrarı ve güçlü güvenliği sayesinde yüksek çözünürlükte yüksek kalitede uzun mesafe iletimi gerektiriyor.
Özellikleri
HDMI video sinyalleri, RS232 ve sesini tek bir fiber kablosuyla 20km'ye kadar iletebilir.
1920*1200@60Hz çözünürlüğüne kadar destek;
Özel destek 1600*1200 @60HZ
Dış iki yönlü stereo ses aktarımını destekler.
HDMI 1.4B 3D ve HDCP 1.2 standartlarına uygunluk;
Tek portlu HDMI 1.4b alıcısı
Yüksek uyumluluk, kaynak ve görüntü cihazını otomatik olarak eşleştirebilir;
- İçeride otomatik ayarlama sistemi, görüntüyü pürüzsüz, net ve istikrarlı hale getirir.
¢ Dahili ESD koruma sistemi;
Kurulumu, bağlantı ve oynatımı kolaydır.
EDID'i Destekle
Teknik Endeksler
| Parametreler | Açıklama | |
|
Video
|
Standartlar | HDMI1.4B 3D; HDCP1.4 |
| Maksimum piksel saati | 165MHz | |
| Maksimum veri hızı | 6.75Gbps. | |
| Uyumlu |
1080P@50/59.95/60Hz, ((Max 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz, Özel destek 1600*1200 @60HZ |
|
| Bağlantı | Kadın HDMI tipi A | |
| İmpedans | 100Ω | |
| HDMI Kablosu aralığı | <5Meter (Açıklama:1920*1200@60Hz) | |
| Ses | Arayüz | 3.5MM dış stereo ses |
| Göndericisi | 1Ch Giriş + 1Ch Çıkış | |
| Alıcı | 1Ch Giriş + 1Ch Çıkış | |
| RS232 | Arayüz | 3-Pin terminal bloğu |
| Baud oranı | ≤115200bps | |
| Optik fiber | Arayüz | SFP modeli LC konektörü |
| Elyaf türü | Tek mod | |
| Dalga boyu | 850nm/1310nm/1550nm | |
| Arayüz bant genişliği | 3 Gbps. | |
| İletişim mesafesi |
Transmission@1920*1200@60Hz Çok modlu fiber: <500M Tek modlu fiber: 20km |
|
| İndeks | Güç kaynağı | Güç adaptörü: DC 5 ~ 12V |
| Güç dağılımı | MAX 4W | |
| Sıcaklık | Çalışma: -20°C ~ +70°C | |
| Nemlilik | Çalışma: 5% ~ 90% | |
| Boyut (LxWxH) | 92 x 57 x 23 (mm) | |
Uygulama
Sipariş Verme Bilgisi
| Model | Açıklama |
| LNK-HF100DA | 1Ch HDMI + 1Ch İki Yönlü Stereo Ses + 1Ch RS232 Fiber Optic Extender üzerinden, LC ((SFP), Multi-mode fiber, 500m, 1 verici ve 1 alıcı dahil, çiftler tarafından kullanılır |
| LNK-HF100DA-20 | 1Ch HDMI + 1Ch İki Yönlü Stereo Ses + 1Ch RS232 Fiber Optic Extender üzerinden, LC ((SFP), Tek modlu fiber, 20km, 1 verici ve 1 alıcı dahil, çiftler tarafından kullanılır |
