Ürün Ayrıntıları
Menşe yeri: Çin
Marka adı: E-link
Sertifika: ISO9001 / CE / RoHS / FCC
Model numarası: E-bağlantı SFP-BIDI
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 1 çift
Fiyat: Negotiate
Ambalaj bilgileri: Fiber Optik Aksesuarları Standart Karton Ambalaj
Teslim süresi: 1-3İş Günü
Ödeme koşulları: L/C, T/T, Western Union, MoneyGram, Paypal
Yetenek temini: 1000000pcs/ay
veri hızı: |
Gigabit Ethernet1.25G |
Önyargı Akımı: |
0 ila 100mA |
Çalışma sıcaklığı: |
0 ila +70 |
Eğrilik Yarıçapı: |
≥40mm |
TX Gücü: |
-5 ila 0dBm |
rx gücü: |
-23 ila -3 dBm |
veri hızı: |
Gigabit Ethernet1.25G |
Önyargı Akımı: |
0 ila 100mA |
Çalışma sıcaklığı: |
0 ila +70 |
Eğrilik Yarıçapı: |
≥40mm |
TX Gücü: |
-5 ila 0dBm |
rx gücü: |
-23 ila -3 dBm |

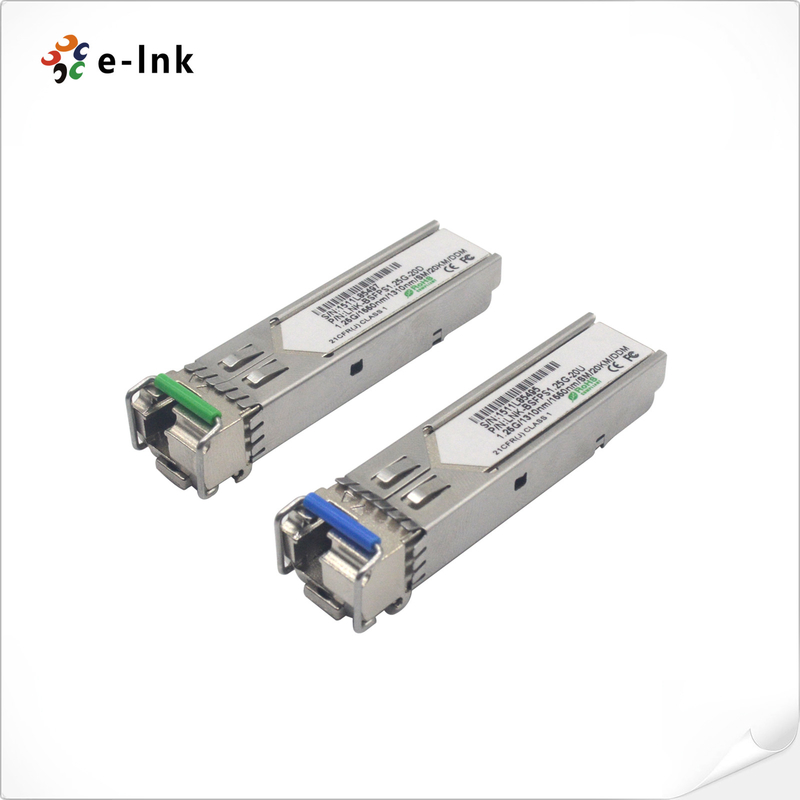

1.25Gbps SFP İki Yönlü Alıcı, 20km Erişim 1310nm TX / 1490nm RX
Fiber Optik AksesuarlarıAvantajları:
SFP-BIDI alıcıları, çift veri oranını destekleyen yüksek performanslı, uygun maliyetli modüllerdir
1.25Gbps/1.0625Gbps ve SMF ile 20km iletim mesafesi.
Alıcı üç bölümden oluşur: bir DFB lazer verici, entegre bir PIN fotodiyot
Trans-impedans ön güçlendirici (TIA) ve MCU kontrol ünitesi ile.
Güvenlik gereksinimleri.
Alıcılar SFP Çok Kaynaklı Anlaşması (MSA) ve SFF-8472 ile uyumludur.
bilgi için lütfen SFP MSA'ya bakın
Modül Blok Şeması
Uygulama
Teknik parametreler
| Parametreler | Simge | Min. | Tipik | En fazla. | Birim | Notlar | ||
| Göndericisi | ||||||||
| Merkezi Dalga Boyutu | λc | 1290 | 1310 | 1330 | nm | |||
| Spektral Genişlik (-20dB) | ∆λ | 1 | nm | |||||
| Yan mod bastırma oranı | SMSR | 30 | dB | |||||
| Ortalama çıkış gücü | Pout | - 5 | 0 | dBm | 1 | |||
| Yokoluş oranı | Acil Servis | 9 | dB | |||||
| Optik yükseliş/yerin düşme süresi (20% ~ 80%) | tr/tf | 0.26 | ns | |||||
| Veri Girişi Swing Diferansiyeli | VIN | 400 | 1800 | mV | 2 | |||
| Girdi Diferansiyel Impedansı | ZIN | 90 | 100 | 110 | Oh | |||
| TX Etkisizleştir | Etkinleştir | 2.0 | Vcc | V | ||||
| Etkinleştir | 0 | 0.8 | V | |||||
| TX hatası | Suç | 2.0 | Vcc | V | ||||
| Normal. | 0 | 0.8 | V | |||||
| Alıcı | ||||||||
| Merkezi Dalga Boyutu | λc | 1470 | 1490 | 1510 | nm | |||
| Alıcı Duyarlılığı | - 23 | dBm | 3 | |||||
| Alıcı Aşırı yüklenmiş | -3 | dBm | 3 | |||||
| Los De-Assert | Los AngelesD | - 24 | dBm | |||||
| LOS iddia | Los AngelesA | - 35 | dBm | |||||
| LOS Histeresi | 1 | 4 | dB | |||||
| Veri çıkışı salınım diferansiyeli | Vout | 400 | 1800 | mV | 4 | |||
| Los Angeles | Yüksek | 2.0 | Vcc | V | ||||
| Düşük | 0.8 | V | ||||||
Zamanlama ve Elektrik
| Parametreler | Simge | Min. | Tipik | En fazla. | Birim |
| Tx Aktarma Negatif Zaman | T_on | 1 | ms | ||
| Tx Deaktiv Etken Zamanı | t_off | 10 | μs | ||
| Başlatma Zamanı, Tx Hata Yeniden Kurulması dahil | t_init | 300 | ms | ||
| Tx Hata İfadesi Zamanı | t_fault | 100 | μs | ||
| Tx Yeniden Başlatmayı Etkinleştir | t_reset | 10 | μs | ||
| LOS İddia Zamanı | t_loss_on | 100 | μs | ||
| LOS İfadeden Çıkma Zamanı | t_loss_off | 100 | μs | ||
| Seriyel kimlik saat oranı | f_serial_clock | 400 | KHz | ||
| MOD_DEF (0:2) - Yüksek | VH | 2 | Vcc | V | |
| MOD_DEF (0:2) - Düşük | VL | 0.8 | V |
Teşhis özellikleri
| Parametreler | Aralık | Birim | Doğruluk | Kalibrasyon |
| Sıcaklık | 0 ila +70 | °C | ±3°C | İç / Dış |
| -40 ila +85 | ||||
| Voltaj | 3.0'dan 3'e.6 | V | ±3% | İç / Dış |
| Bias Akımı | 0 ile 100 arasında | mA | ±10% | İç / Dış |
| TX Power | -5'e 0'ya. | dBm | ±3dB | İç / Dış |
| RX Gücü | - 23'e -3'e. | dBm | ±3dB | İç / Dış |
