IEEE802.3af/at PoE Splitter
, 2 portlu PoE Splitter
, Endüstriyel PoE Splitter

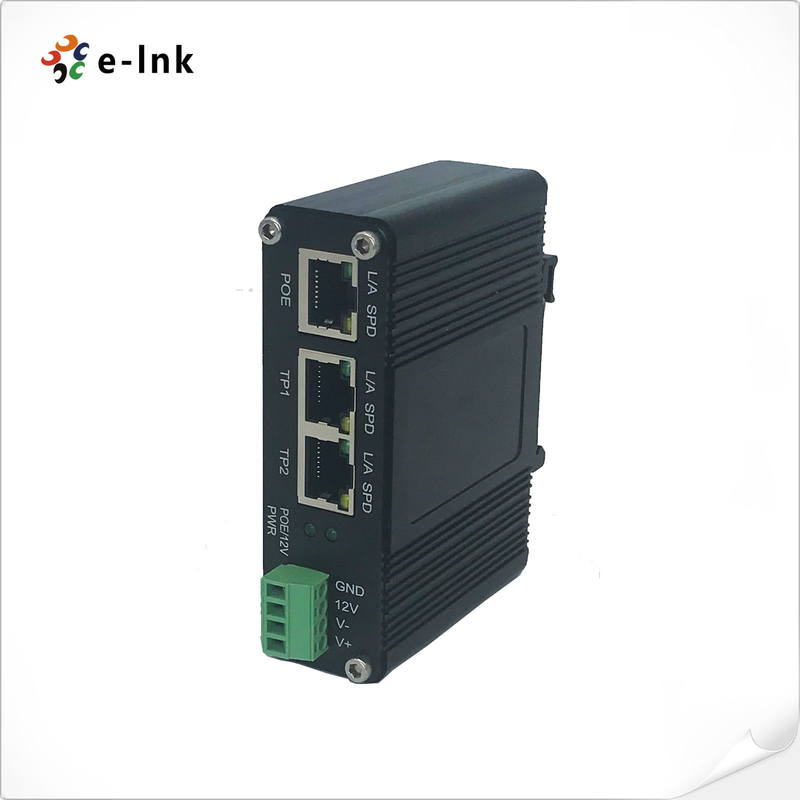

Endüstriyel IEEE802.3af/at PoE Splitter 2 portlu anahtar fonksiyonu ile
Ben...endüstriyel IEEE802.3af/at PoE Splitter 2 portlu anahtar fonksiyonu ile
çıkış voltajı 12VDC
PoE Güç bölücüAvantajları:
PoE Girişinden güç ve verileri ayırır
1 portlu PoE Power+ Veri girişi
2 portlu veri çıkışı (Switch fonksiyonu)
1 DC Dışarı + 1 DC İçeri (5-Pin Terminal Blok)
12VDC girişiyle çalışabilmek, PoE yok
IEEE802.3af/at PoE desteği
10/100/1000Base-TX desteği
100 metreye kadar mesafe
20W'a kadar çıkış gücünü destekler
12VDC çıkış voltajı
Güç çıkışı için kısa devre koruması
IP40 dayanıklı metal koruma ve fansız
DIN-Rail ve Duvar Montajı kurulmasını destekle.
PoE teşhisleri için kapsamlı LED göstergeler
-40 ~ 80°C geniş çalışma sıcaklığı
Genel bakış
LNK-SPL01 serisi, endüstriyel derecede, Gigabit Ethernet, PoE Splitter, verileri aktarmak için tasarlanmıştır.
RJ-45 Ethernet konektörü ve elektrik enerjisi, vida terminal bloğu aracılığıyla PoE olmayan cihazlara.
Bu cihaz, kenar cihazlara ayrı elektrik servisi çalıştırmanın yüksek maliyetini tasarruf eder.
LNK-SPL01, PD donanımı olarak çalışır ve standart PoE IEEE802.3af / PSE tarafından güçlendirilebilir
(Power Source Equipment) anahtarları veya LNK-INJ301 PoE Enjektorları ile eşleştirildiğinde çalışır.
Gigabit hızlarına kadar, 12VDC'lik güç çıkış voltajları ile aynı anda 12VDC'ye kadar çalıştırılır.
LNK-SPL01'in basit ayarları, bir plug and play cihazı haline getirir.
Alet veya yazılım konfigürasyonu gerektirmeyen, kullanımı kolay, esnek kurulum ve
Yüksek güvenilirlik.
2 portlu RJ45 veri çıkışı ile, LNK-SPL01 anahtar olarak işlev görebilir.
(PoE girişi + 12VDC girişi), PoE bölücü, PoE girişi olmadığı zaman çalışabilir, yani,
LNK-SPL01 otomatik olarak güç girişi tanıyabilir (PoE girişi varsayılan, 12VDC'ye geçin)
PoE çalışmadığında giriş).
Uygulama
Teknik Endeksler
| Ethernet |
| Standartlar: |
IEEE 802.3 10Base-T Ethernet |
| IEEE 802.3u 100Base-TX Hızlı Ethernet |
| IEEE 802.3ab 1000Base-T Gigabit Ethernet |
| IEEE802.3af Ethernet üzerinden güç |
| IEEE802.3at Ethernet üzerinden güç |
| İşleme türü: |
İleri |
| Yarım çift, tam çift |
| İleri filtreleme hızı: |
1,488,000pps (1000Mbps) |
| Kablolama: |
1000Base-T: Cat5 veya üstü |
| En yüksek mesafe: |
Cat5 UTP 100 metreye kadar |
| Arayüz: |
¢PoE (Power + Data) ¢ Giriş portu: 1 x RJ-45 10/100/1000Base-T |
| Veriler çıkış portu: 2 x RJ-45 10/100/1000Base-T |
| DC Out/In Plug Connector: 1 çıkartılabilir 5 pinli terminal bloğu |
| PEthernet üzerinden |
| PoE standardı: |
IEEE 802.3af/at Ethernet üzerinden güç |
| Güçlendirilebilen cihaz sayısı: |
1 (DC12V)
(Aygıtın güç gereksinimine göre değişir; 20 watt'tan fazla olamaz.)
|
| Çevre |
| Çalışma sıcaklığı: |
-40°C'den 80°C'ye (-40°F'den 176°F'ye) |
| Depolama sıcaklığı: |
-40°C'den 85°C'ye (-40°F'den 185°F'ye) |
| Nitelikli Nem: |
5% ila 95% yoğunlaşmayan |
| MTBF: |
>200.000 saat |
| Elektrik ve Mekanik |
| Güç çıkışı: |
20W 12VDC (Terminal Blok) |
| Güç tüketimi: |
25W maksimum. |
| LED göstergeler: |
| PWR: |
Aktarma |
| POE/12V: |
PSE Güç İçeri, 12VDC Güç Dışarı |
| Boyutlar (WxDxH): |
95 x 70 x 30 mm |
| Ağırlık: |
0.25Kg |
| Kürsü: |
Alüminyum kasa |
| Montaj seçenekleri: |
DIN-Rail / Duvar Montajı |
| Düzenleyici onaylar |
| ISO9001 |
| FCC bölüm 15, sınıf A |
| EN55022:2006+A1: 2007 Sınıf A |
| Aşırı koruma: |
| RJ45: 1KV |
| Güç: 500V |
| ESD: 4KV/8KV |
Sipariş Verme Bilgisi
| Model |
Açıklama |
| LNK-SPL01 |
2 portlu Switch fonksiyonu ile endüstriyel PoE bölücü: 1 portlu PoE+ In + 2 portlu Ethernet Data Out (switch fonksiyonu), 12VDC'de maksimum çıkış 20 W,Destek DIN-Rail montajı ve Duvar montajı, -40 ila 80°C çalışma sıcaklığı |
| Montaj Seçenekleri |
DIN-Rail Bracket yüklüdür; Duvar Montaj Bracket dahil. |
| Güç Seçenekleri |
2 tuşlu açık tel terminal bloğu ile 20W 12VDC çıkışı |
