Ürün Ayrıntıları
Place of Origin: China
Marka adı: E-link
Sertifika: CE, RoHS, FCC
Model numarası: LNK-3GSDI-8V
Ödeme ve Nakliye Şartları
Minimum Order Quantity: 1pair
Fiyat: negotiable
Packaging Details: SDI Fiber Extender Standard Export Package
Delivery Time: 3~5 working days
Payment Terms: Paypal, TT, Western Union, MoneyGram, Alipay
Supply Ability: 2000 pairs per month
Ürün Adı: |
SDI Fiber Dönüştürücü |
Güç adaptörü: |
AC 110~220V |
İletim Mesafesi: |
20KM |
Elyaf Türü: |
Tek mod |
Gövde: |
Alüminyum Kasa |
Ağırlık: |
7 KG/çift |
Ürün Adı: |
SDI Fiber Dönüştürücü |
Güç adaptörü: |
AC 110~220V |
İletim Mesafesi: |
20KM |
Elyaf Türü: |
Tek mod |
Gövde: |
Alüminyum Kasa |
Ağırlık: |
7 KG/çift |

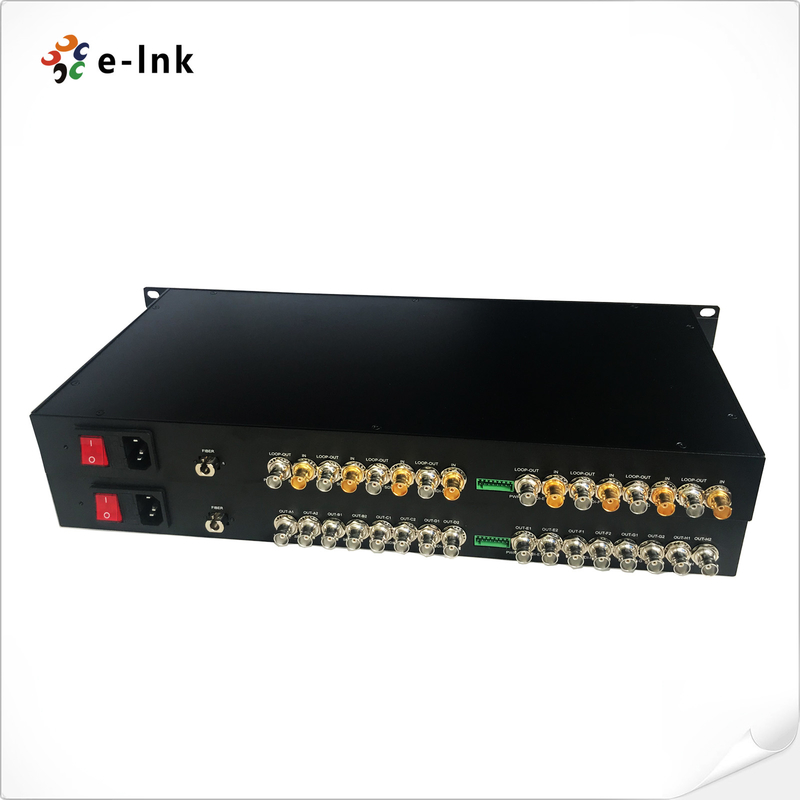

LNK-SDI-8V Serisi, tek bir fiber optik kablo aracılığıyla iletilen ve izlenen 8 kanal standart, yüksek çözünürlüklü video sinyallerini destekler.Bir verici ve alıcı biriminden 1080p 3G-SDI sinyali elde etmek mümkündür, E-link 3G-SDI Video over Fiber Converter'ın bir parçasıdır.E-link SD/HD/3G-SDI Fiber Converter, bir optik fiber üzerinden 8-Ch SD/HD/3G-SDI Video ve 1-Ch Reverse RS-485 veri sinyali iletebilirEk olarak, video kalitesi yayın standartlarına ulaşabilirken ses CD seviyesine ayarlanmıştır. Dahası, ters RS-485 veri iletişim biçimlerini bile destekler.
Bu fiber optik video iletimi, yüksek kaliteli 8 kanallı SD/HD/3G-SDI iletimi için mükemmel bir seçimdir.Sinyal bütünlüğünü sağlamak için kabloları otomatik olarak eşitler ve 270Mbit/s - 1.48Gbit/s - 3Gbit/s. Ek olarak, 3G-SDI kamera sistemleriyle doğrudan uyumludur ve Ters RS-485 veri protokolleriyle çalışır.
Bu fiber optimum video iletimi ayrıca etkileyici bir mesafeye sahiptir, 10 km'ye ve hatta 120 km'ye kadar veri aktarmanıza olanak tanır.Bir terminal bloğu çıkışı endüstriyel uygulamayı sağlar ve sıcak değişimi ve sıcak fişlemeyi desteklerTam dijital kompresyonsuz yayın seviyesi iletimi, fiber optik WDM / CWDM / DWDM tekniği ve süper optik dinamik aralığı kullanarak sorun giderme ve izleme kolay.
| Fiber Optik arayüzü | |
| Fiber arayüzü | Simplex LC |
| İletişim mesafesi | 550m-20Km |
| Dalga boyu | 1310nm/1550nm |
| Video | |
| Video arayüzü | BNC |
| Video giriş/çıkış impedansı | 75Ω |
| Video giriş/çıkış voltajı | Tipik:1Vpp, Min 0.5Vpp, Maks 1.5Vpp |
| Video Bits Hızı | En fazla 3.2Gb/s |
| Farklı kazanç (10%~90% APL) | % 1 |
| SDI biçimi desteği | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Video SDI standardı | 270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s Haritalama ((3G-SDI) | |
| SMPTE424M 3Gb/s seri arayüzü ((3G-SDI) | |
| Veriler | |
| Fiziksel arayüz | Endüstriyel standart vida terminal |
| Veri türü | Geriye dönük RS485 |
| Sıklık/Sıfır desteği | RS485 için en fazla 57600bps |
| BER | <10 ′′9 |
| Elektrikli | |
| Güç adaptörü | AC 110~220V |
| Güç tüketimi | <15W |
| LED gösterge | |
| SDI A/B/C/D/E/F/G/H | SDI videosu |
| PWR | Güç kaynağı |
| Mekanik | |
| Boyutlar (LxWxH) | 19 inç 1U (483 x 220 x 44.45 mm) |
| Ağırlık | 7kg/çifte |
| Kaplama | Alüminyum kasa |
| Montaj Seçenekleri | Rakip montu |
| Çevre | |
| Çalışma sıcaklığı | -20°C+70°C |
| Depolama sıcaklığı | -40°C+80°C |
| Çalışma Nemliği | 0~95% |
| MTBF | ≥100000 saat |
SDI Fiber Converter'ımız için teknik destek ve servis sağlıyoruz.
Ekibimiz kurulum, yapılandırma ve sorun giderme konusunda teknik destek sağlar. Ayrıca ürün kılavuzları, çevrimiçi dersler,ve video desteği.
En yüksek seviye müşteri hizmetini sunmaya ve müşterilerimizin ürünümüzle mümkün olan en iyi deneyimi elde etmelerini sağlamak için çaba gösteriyoruz.
SDI Fiber Converter ürünleri, ürünün güvenli teslimatını sağlamak için uygun şekilde paketlenmeli ve gönderilmelidir.SDI Fiber Converter ürünlerini ambalajlayıp gönderirken aşağıdaki adımları izlemek gerekir::
| Model | Açıklama |
| LNK-SDI-8V | 19" 1U 8-Ch HD-SDI Video, 20km, SM, LC, 1 verici ve 1 alıcı dahil, çiftler tarafından kullanılır |
| LNK-SDI-8V1R | 19" 1U 8-Ch HD-SDI Video Loop-out + 1-Ch RS485 Ters Veriler, 20km, SM, LC, 1 verici ve 1 alıcı dahil, çiftler tarafından kullanılır |
| LNK-SDI-8V1A | 19 inç 1U 8-Ch HD-SDI Video, Loop-out + 1-Ch Forward Audio, 20km, SM, LC, 1 verici ve 1 alıcı dahil, çiftler tarafından kullanılır |
| LNK-3GSDI-8V | 19" 1U 8-Ch 3G-SDI 1080P Video, 20km, SM, LC, 1 verici ve 1 alıcı dahil, çiftler tarafından kullanılır |
| LNK-3GSDI-8V1R | 19" 1U 8-Ch 3G-SDI 1080P Video Loop-out + 1-Ch RS485 Ters Veri, 20km, SM, LC, 1 verici ve 1 alıcı dahil, çiftler tarafından kullanılır |
| LNK-3GSDI-8V1A | 19 inç 1U 8-Ch 3G-SDI 1080P Video Loop-out + 1-Ch Forward Audio, 20km, SM, LC, 1 verici ve 1 alıcı dahil, çiftler tarafından kullanılır |
