Ürün Ayrıntıları
Place of Origin: China
Marka adı: E-link
Sertifika: CE, RoHS, FCC
Model numarası: LNK-AA7DM3-10
Ödeme ve Nakliye Şartları
Minimum Order Quantity: 1PCS
Fiyat: negotiable
Packaging Details: Active Optical Cable Standard Export Package
Delivery Time: 3~5 working days
Payment Terms: Paypal, TT, Western Union, MoneyGram, Alipay
Supply Ability: 5000 pcs per month
Ürün Adı: |
100G Aktif Optik Kablo |
veri hızı: |
10/25/40/100G |
Kablo tipi: |
AOC Kablosu |
kablo rengi: |
Yeşil |
Bağlayıcı Tipi: |
QSFP28'den QSFP28'e |
Kablo uzunluğu: |
10 Metre |
Kablo Kılıf Malzemesi: |
PVC |
Çalışma sıcaklığı: |
-5~75°C |
Ürün Adı: |
100G Aktif Optik Kablo |
veri hızı: |
10/25/40/100G |
Kablo tipi: |
AOC Kablosu |
kablo rengi: |
Yeşil |
Bağlayıcı Tipi: |
QSFP28'den QSFP28'e |
Kablo uzunluğu: |
10 Metre |
Kablo Kılıf Malzemesi: |
PVC |
Çalışma sıcaklığı: |
-5~75°C |

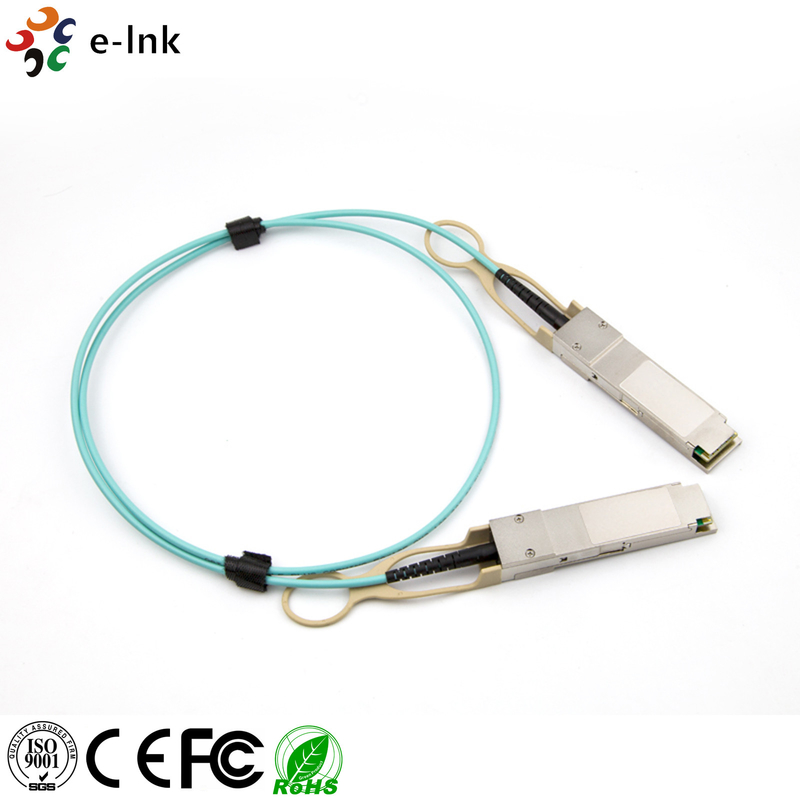

E-link’s LNK-AA7DM3-XXX series are active optical cables (AOC) that allows bi-directional 100Gbps transmission suitable for high performance computing (HPC) clustering and other high-throughput data network, yüksek hız, yüksek yoğunluk, düşük gecikme, düşük güç tüketimi ve hafif ağırlık gibi avantajlara sahiptir.
Quad Small Form-factor Pluggable (QSFP), düşük profilli ve düşük güç tüketimine sahip bir elektrik bağlantısı türüdür. 40GBASE-SR4, QDR,DDR,SDR (Infiniband) ile uyumludur.İki yönlü paralel bağlantıyı destekler..3125Gb/s, x4 kanal ve bu konektör 100 metreye kadar ulaşabiliyor.PIN diyot dört dizi ve I2C yönetim arayüzü, 0 ila 70 derece sıcaklıkta çalışır ve 3.3V güç kaynağı voltajı gerektirir.Bağlantı uygulamalarında kolaylık ve esneklik sağlamak için elektrikli 38 pinli bir konektör olarak tasarlanmıştır.
Bu değerler modülün hasar eşiğini temsil eder.Bireysel mutlak maksimum dereceleri aşan stres, diğer tüm parametreler önerilen çalışma koşulları içinde olsa bile, modüle acil felaketli hasara neden olabilir..
Tablo 1. Mutlak maksimum değerler
| Parametreler | Koşullar | Min. | En fazla. | Birimler |
| Güç kaynağı voltajı 3.3V | - 0 oldu.5 | 3.75 | V | |
| I/O bantlarındaki voltaj | - 0 oldu.5 | VDD+0.5 | V | |
| Differential Input Swing | 1.5 | Vpp | ||
| Depolama sıcaklığı | Dondurulmayan | -40 | 85 | Celcius |
| Güçlü kabın sıcaklık aralığı | Dondurulmayan | - 5 | 70 | Celcius |
| Nitelikli Nemlilik | 5 | 85 | % | |
| Yüksek hızlı pinlerdeki statik boşaltma voltajı | İnsan vücudu modeli | 500 | V | |
| Diğer pinlerdeki statik boşaltma voltajı | İnsan vücudu modeli | 2000 | V | |
| QSFP kabına hava boşaltması | EN61000-4-2 B Kriteri Test | 15 | KV | |
| QSFP kafesine bağlantı boşaltması | EN61000-4-2 B Kriteri Test | 8 | KV |
Tablo 2. Önerilen çalışma koşulları
| Parametreler | Koşullar | Min. | Tipik. | En fazla. | Birimler |
| Bir şerit başına veri oranı | 8B/10BC Kodlama, 64B/66B Kodlama | 1 | 26 | Gbps | |
| 3.3V besleme voltajı | 3.13 | 3.3 | 3.47 | V | |
| Dalgalanmalar dahil olmak üzere güç kaynağı gürültüsü | VCC_HOST'da ölçülen çalışma frekansına 1kHz | 50 | mVpp | ||
| Kutunun sıcaklığı | 0 | 35 | 70 | Celcius |
Masa.5 Veri Hızı Spesifikasyonu
| Simge | Parametreler | Min. | Tipik | - Max. - Hayır. | Birim | Notlar |
| BR | Bir şerid başına bit oranı | 10 | 25.781 | 28 | Gbps | 28Gbps'de daha düşük BER performansı |
| BER | Bit Hata Hızı | 10- Evet.12 | 1.2.3 |
1.Bit Hata Hızı, PRBS 231-1 örneği ile 25.781Gbit/s'de test edilir.
2.100G QSFP28 AOC, elektrikli arayüz özelliklerini garanti etmek için ana kartta kullanılan SFF-8662 veya SFF-8672'ye uygun bir elektrikli konektör gerektirir.
Tüm fiber optik aksesuar ürünlerimiz için kapsamlı teknik destek ve hizmet veriyoruz.Deneyimli teknik personelimiz sorularınız veya endişeleriniz için size yardımcı olmaya hazır.Hem çevrimiçi hem de telefon desteği sunuyoruz, böylece her zaman ihtiyacınız olan yardımı ihtiyacınız olduğunda alabilirsiniz.
Endüstrideki en kaliteli teknik destek ve hizmeti sunmaya kararlıyız.Bilgili ekibimiz sorularınızı yanıtlamak ve ürünlerimiz ve hizmetlerimiz hakkında ayrıntılı bilgi vermek için hazırdır.Fiber Optic Aksesuar ürünlerinizden en iyi şekilde yararlanmanıza yardımcı olmaya kararlıyız.
Fiber Optic Aksesuar ürünlerinizle ilgili herhangi bir sorun yaşarsanız lütfen bizimle iletişime geçmekten çekinmeyin. Sorunuzu hızlı ve verimli bir şekilde çözmek için elimizden geleni yapacağız.Fiber Optic Accessories ürünlerinizin düzgün çalışmasını ve en iyi şekilde yararlanmanızı sağlamak için her zaman buradayız..
Fiber Optic aksesuarları, hem dayanıklı hem de hafif olması için tasarlanmış kutularda kabarcık sargı kullanılarak paketlenir.ve uygun adres ve nakliye bilgileri ile etiketlenmişÜrünün boyutuna ve ağırlığına bağlı olarak, eşyalar kara, hava veya deniz taşımacılığı ile gönderilebilir.
|
Bölüm Numarası |
Veri oranı |
Uzunluk |
Bağlantı tipi |
Kablo Türü |
Sıcaklık aralığı |
Kablolu Ceket |
|
LNK-AA7DM3-1 |
100G'ye kadar |
1m |
QSFP28 ile QSFP28 |
AOC Kablosu |
0-70°C |
PVC |
|
LNK-AA7DM3-2 |
100G'ye kadar |
2m |
QSFP28 ile QSFP28 |
AOC Kablosu |
0-70°C |
PVC |
|
LNK-AA7DM3-3 |
100G'ye kadar |
3m |
QSFP28 ile QSFP28 |
AOC Kablosu |
0-70°C |
PVC |
|
LNK-AA7DM3-5 |
100G'ye kadar |
5m |
QSFP28 ile QSFP28 |
AOC Kablosu |
0-70°C |
PVC |
|
LNK-AA7DM3-7 |
100G'ye kadar |
7m |
QSFP28 ile QSFP28 |
AOC Kablosu |
0-70°C |
PVC |
|
LNK-AA7DM3-10 |
100G'ye kadar |
10m |
QSFP28 ile QSFP28 |
AOC Kablosu |
0-70°C |
PVC |
|
LNK-AA7DM3-15 |
100G'ye kadar |
15 metre |
QSFP28 ile QSFP28 |
AOC Kablosu |
0-70°C |
PVC |
|
LNK-AA7DM3-20 |
100G'ye kadar |
20m |
QSFP28 ile QSFP28 |
AOC Kablosu |
0-70°C |
PVC |
|
LNK-AA7DM3-25 |
100G'ye kadar |
25m |
QSFP28 ile QSFP28 |
AOC Kablosu |
0-70°C |
PVC |
|
LNK-AA7DM3-30 |
100G'ye kadar |
30m |
QSFP28 ile QSFP28 |
AOC Kablosu |
0-70°C |
PVC |
Notlar:
1. 100GBASE QSFP28'den QSFP28'ye AOC, Cisco, Arista, Juniper, Dell, Brocade ve diğer markalar gibi ilgili ekipmanlarda bireysel olarak test edilir.ve E-link akıllı kalite kontrol sistemi izlemesini geçiyor.
2Özelleştirilmiş 100GBASE QSFP28'den QSFP28 AOC'ları çeşitli uzunluklarda mevcuttur.
