Ürün Ayrıntıları
Menşe yeri: Çin
Marka adı: E-link
Sertifika: CE
Model numarası: LN K-MIDI
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 1 parça
Fiyat: Anlaşılabilir
Ambalaj bilgileri: Endüstriyel Çok Kanallı RS-232/422/485 Seriden Fibere Dönüştürücüler Standart Karton Ambalaj
Teslim süresi: 7-10 iş günü
Ödeme koşulları: L/C, T/T, Western Union, MoneyGram, Paypal
Yetenek temini: 1000000 adet/ay
Saklama derecesi: |
-40°C ila 85°C |
Boyutlar (UxGxY): |
172mm*167mm*45mm (UxGxY) |
Ağırlık: |
4kg |
Çalışma sıcaklığı: |
-10°C ila +75°C |
Saklama derecesi: |
-40°C ila 85°C |
Boyutlar (UxGxY): |
172mm*167mm*45mm (UxGxY) |
Ağırlık: |
4kg |
Çalışma sıcaklığı: |
-10°C ila +75°C |

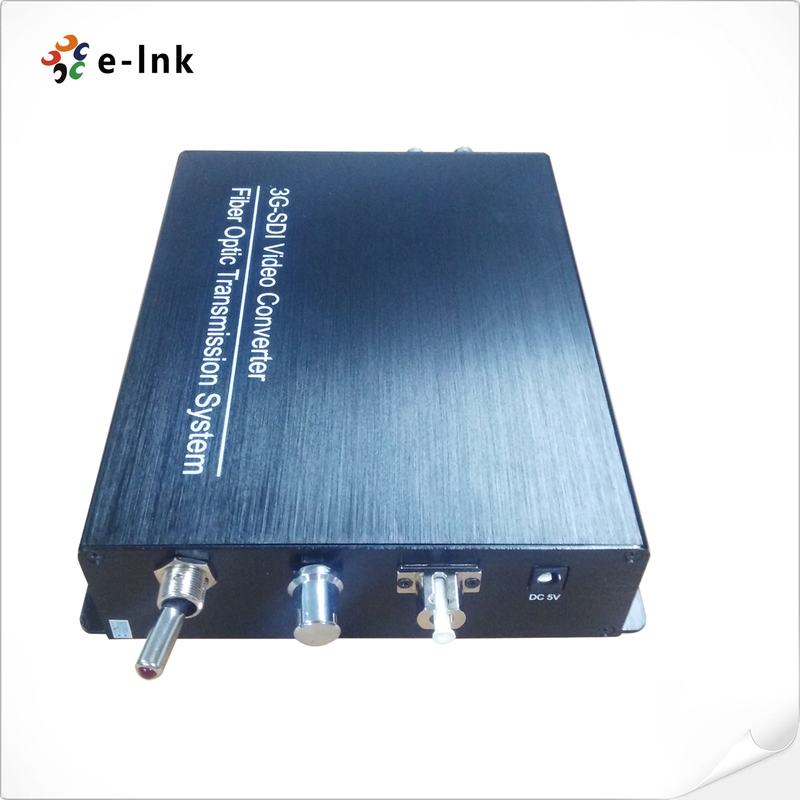

3G SD SDI Fiber Genişletici RS232 RS422 RS485 Ses Ethernet Tally İnterkom
3G/HD/SD-SDI, RS422, Ses, Ethernet, Uyarı Sinyali, İnterkom ve Fiber Çoklayıcı Üzerinden Video Dönüşü
Avantajlar:
► SMPTE 3G, HD ve SD-SDI veri hızlarını destekler
► Tüm Patolojik kalıpları işleyin
► Sinyal bütünlüğünü sağlamak için otomatik kablo eşitleme
► Uzaktan & Tally & Ses(Dahili Telefon) & Geri Dönüş Videosu ile
► 10/100 Ethernet
► Sinyal bütünlüğünü sağlamak için otomatik kablo eşitleme
► Otomatik yeniden kilitleme 270Mbit/sn - 1,48Gbit/sn - 3Gbit/sn
► Desteklenen sinyal tipi: SMPTE 424M, SMPTE 292M ve SMPTE 259M standartlarına, DVB-ASI'ye göre 270Mbit/s - 3Gbit/s
► 3G/HD/SD-SDI kamera sistemleriyle doğrudan uyumludur ve RS-232, RS-422 ve RS-485 veri protokollerini destekler
► Tek modlu fiberde 10+Km veya çoklu mod fiberde 300m
► Terminal bloğu güç girişi, çalışırken değiştirme ve çalışırken takma
► Farklı çalışma ortamlarına uygulanan -10 ℃ ila 75 ℃ arası endüstri sınıfı çalışma sıcaklığı
Teknik İndeksler
| Genel Özellikler | |
| Çalışma Sıcaklığı | -10°C ila +75°C |
| Saklama derecesi | -40°C ila 85°C |
| nem | %0 ~ 95 (yoğuşmasız) |
| Giriş gücü | DC5V 3A |
| Güç tüketimi | 15W |
| Net ağırlığı | 4kg |
| Görünüm boyutu | 172mm*167mm*45mm (UxGxY) |
| Optik lif | |
| dalga boyu | 1310nm / 1550nm / CWDM |
| Çıkış gücü | -6~-1dBm |
| Alım hassasiyeti | <-18dBm |
| İletim Mesafesi | SM fiber 10+km , MM fiber 300m |
| Optik konektör | Dal LC /FC/ST/SC/MX/ Lemo / Nötrino (isteğe bağlı) |
| SDI girişi/çıkışı | |
| Sinyal formatı | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| Veri hızı | 270Mbit/sn - 1,48Gbit/sn - 3Gbit/sn |
| Kablo Eşitleme | Otomatik kablo EQ (Bel den 1694A kablosu) |
| 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s | |
| SDI arabirimi | BNC 75 ohm |
| interkom | |
| Kamera Optik Adaptörü | |
| Arayüz | 4pin XLR(Erkek) /5pin XLR(Dişi)/ 3,5 mm kulaklık jakı |
| Mikrofon | Mute ve pre-empt ile mikrofon girişleri |
| Kulaklık | ses yukarı veya aşağı ile |
| Ses | Denge veya dengesizlik hattı seviyesi |
| çetele | |
| Kamera Optik Adaptörü | |
| Arayüz | 4pin hava başlığı veya 3pin mini XLR |
| Çıktı | Kuru Kontak Kapatma veya ıslak +12V |
| Açık: kısa veya +12V | |
| Kapalı: açık veya 0V | |
| Uzaktan kumanda | |
| Arayüz | Endüstriyel Standart Terminal Bloğu |
| Veri | RS422 /RS232/RS485 |
| Ethernet | |
| Liman | 10/100 Base-T, RJ-45 konektör |
| Çalışma modu | Tam çift yönlü/yarı çift yönlü |
| Veri hızı | 10 Mb/sn & 100 Mb/sn Ethernet (Otomatik Adaptif) |
genel bakış
LN K-MIDI Serisi, 10/100 Base-T Ethernet RS422, Ses, Ethernet, Uyarı Sinyali, İnterkom ve Dönüş iletme özelliğiyle SMPTE 424M-2006, 292 ve 259'a göre 3G, HD veya SD-SDI iletmenizi sağlar Tek modlu veya çok modlu fiber üzerinden video.Tüm veri kanalları aynı anda kullanılabilir.Sistem, kameradan Baz İstasyonuna bir 3G/HD-SDI sinyali taşır ve bir dönüş videosu (3G/HD-SDI), Uzaktan kontrol verileri, gen kilidi, interkom, uyarı sinyali, ses ve 10/100M Ethernet de sağlanır.Sistem, çok kameralı 3G/HD-SDI prodüksiyon için gereken tüm sinyalleri bir SM/MM taktik veya SMPTE hibrit fiber kabloya koyarak herhangi bir stüdyo veya uzak prodüksiyonda sağlam, sorunsuz bağlantı sağlar.
