Ürün Ayrıntıları
Menşe yeri: Çin
Marka adı: E-link
Sertifika: CE
Model numarası: LNK-3GSDI-4BV
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 1 parça
Fiyat: negotiable
Ambalaj bilgileri: Endüstriyel Çok Kanallı RS-232/422/485 Seriden Fibere Dönüştürücüler Standart Karton Ambalaj
Teslim süresi: 7-10 iş günü
Ödeme koşulları: L/C, T/T, Western Union, MoneyGram, Paypal
Yetenek temini: 1000000 adet/ay
Fiber Arayüz: |
tek yönlü LC |
PWR: |
Güç kaynağı |
Boyutlar (UxGxY): |
19 inç 1U (483 x 220 x 44,45 mm ) |
Ağırlık: |
7 KG/çift |
MTBF: |
≥100000 Saat |
Çalışma sıcaklığı: |
-20°C～+70°C |
Fiber Arayüz: |
tek yönlü LC |
PWR: |
Güç kaynağı |
Boyutlar (UxGxY): |
19 inç 1U (483 x 220 x 44,45 mm ) |
Ağırlık: |
7 KG/çift |
MTBF: |
≥100000 Saat |
Çalışma sıcaklığı: |
-20°C～+70°C |
4 Kanal Çift Yönlü 3G SDI Aşırı Fiber Dönüştürücü Simplex LC Arayüzü
4 Kanallı Çift Yönlü 3G-SDI Fiber Dönüştürücü
Avantajlar:
► Optik fiber üzerinden 4 kanal çift yönlü 3G-SDI video iletimi
► Sinyal bütünlüğünü sağlamak için otomatik kablo eşitleme
► Otomatik yeniden zamanlama 270Mbit/sn - 1,48Gbit/sn - 3Gbit/sn
► 3G-SDI kamera sistemleriyle doğrudan uyumludur ve Ters RS-485 veri protokollerini destekler
► En az 10 km (6,2 mil), 120 km'ye kadar uzun iletim kapasitesi
► Endüstriyel uygulama için terminal bloğu güç girişi
► Çalışırken değiştirmeyi ve çalışırken takmayı destekler
► Tam dijital sıkıştırılmamış yayın düzeyinde iletim;
► süper optik dinamik aralık ve kullanımdan önce ayar gerektirmez;
► fiber optik WDM/CWDM/DWDM tekniği;
► endüstri düzeyinde ultra geniş sıcaklık aralığı (-40℃~+85℃), çeşitli ortamlara uyarlanabilir;
Teknik İndeksler
| Fiber Optik arayüz | |
| Fiber arayüzü | tek yönlü LC |
| İletim mesafesi | 550m-20Km |
| dalga boyu | 1310nm/1550nm |
| Video | |
| Video arayüzü | BNC |
| Video giriş/çıkış empedansı | 75Ω |
| Video giriş/çıkış gerilimi | Tipik: 1Vpp, Min 0,5Vpp, Maks 1,5Vpp |
| Video Bit Oranı | Maks 3,2 Gb/sn |
| Diferansiyel kazanç (%10～%90 APL) | <%1 |
| SDI biçim desteği | 625/25 PAL |
| 525/29,97 NTSC, 525/23,98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59,94 | |
| 1080P 23,98/24/30/50/60 | |
| Video SDI standardı | 270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
| SMPTE425M3Gb/s Eşleme(3G-SDI) | |
| SMPTE424M 3Gb/sn seri arayüz(3G-SDI) | |
| Veri | |
| Fiziksel arayüz | Endüstriyel standart vidalı terminal |
| Veri tipi | Ters RS485 |
| Frekans/Oran desteği | Maks.RS485 için 57600bps |
| BER | <10ˉ9 |
| Elektriksel | |
| Güç adaptörü | AC 110~220V |
| Güç tüketimi | <15W |
| LED Göstergesi | |
| SDI A/B/C/D/E/F/G/H | SDI videosu |
| PWR | Güç kaynağı |
| Mekanik | |
| Boyutlar (UxGxY) | 19 inç 1U (483 x 220 x 44,45 mm ) |
| Ağırlık | 7 KG/çift |
| kasa | Alüminyum Kasa |
| Montaj Seçenekleri | raf montajı |
| çevresel | |
| Çalışma sıcaklığı | -20°C～+70°C |
| Depolama sıcaklığı | -40°C～+80°C |
| Çalışma Nemi | %0~95 |
| MTBF | ≥100000 saat |
genel bakış

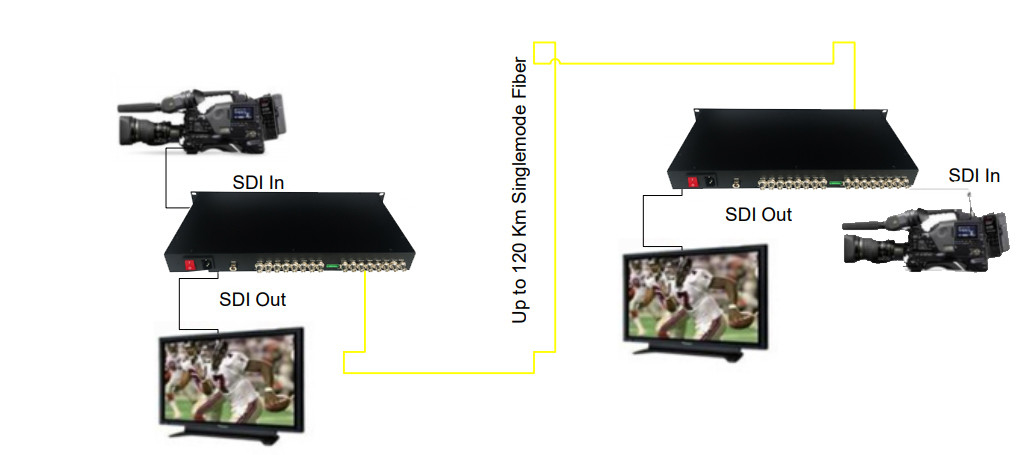

LNK-3GSDI-4BV Serisi, tek fiber optik kablo aracılığıyla iletilen 4 kanallı çift yönlü 3G-SDI standart yüksek tanımlı video sinyalini destekler ve sinyali bir 3G/HD-SDI döngü çıkışı üzerinden yerel olarak izler.E-link 3G-SDI Fiber üzerinden Video Dönüştürücüler, 1080P 3G-SDI sinyali için bir verici ve bir alıcı içerir.E-link 3G-SDI Fiber Dönüştürücüler, 4 Kanallı çift yönlü 3G-SDI Video, 1 Kanallı Ters RS-485 verilerini, sinyalini tek bir optik fiber aracılığıyla aynı anda iletebilir.Yayın standardına kadar video kalitesi, CD seviyesine kadar ses kalitesi Ters RS-485 veri iletişim formatını destekler.
Sipariş Bilgileri
| modeli | Tanım |
| LNK-3GSDI-4BV | Çiftler tarafından kullanılan, döngü çıkışlı, 20km, SM, FC, 1 verici ve 1 alıcı dahil, 4 Kanallı Çift Yönlü 3G-SDI Video |
| LNK-3GSDI-4BV1R | Döngü çıkışlı 4 Kanallı Çift Yönlü SDI Video + 1 Kanallı RS485 Ters Veri, 20km, SM, FC, 1 verici ve 1 alıcı dahil, çiftler tarafından kullanılır |
