Ürün Ayrıntıları
Menşe yeri: Çin
Marka adı: E-link
Sertifika: ROHS,FCC,CE
Model numarası: LNK-3GSDI-4V1DT Serisi
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 1 çift
Fiyat: Anlaşılabilir
Ambalaj bilgileri: SDI Fiber Dönüştürücü Standart Dışa Aktarma Paketi
Teslim süresi: 5-12 iş günü
Ödeme koşulları: L/C, T/T, Western Union, MoneyGram, Paypal
Yetenek temini: 1000 çift/ay
Tip: |
Tek mod |
yansıma kaybı: |
> 15 dB |
titreme: |
< 0.2UI |
Ağırlık: |
3 KG/çift |
Tip: |
Tek mod |
yansıma kaybı: |
> 15 dB |
titreme: |
< 0.2UI |
Ağırlık: |
3 KG/çift |
Tek Modlu 3G SDIRS485 Tally ile Fiber Üzerinden 4 Kanal Dönüştürücü
RS485 & Tally ile 4 Kanallı 3G-SDI Fiber Dönüştürücü
SDI Fiber Optik Dönüştürücü Avantajları
► Optik fiber üzerinden 4 kanal 3G/HD-SDI video iletimi
► Sinyal bütünlüğünü sağlamak için otomatik kablo eşitleme
► Otomatik yeniden zamanlama 270Mbit/sn - 1,48Gbit/sn - 3Gbit/sn
► 3G/HD-SDI kamera sistemleriyle doğrudan uyumludur ve 4 Kanal Döngü çıkışını destekler
► 20 km'ye (12,5 mil) kadar uzun iletim (Diğer mesafe Opsiyonel)
► 4Ch Tally'yi destekler
► Tam dijital sıkıştırılmamış yayın düzeyinde iletim;
► 1Ch geriye dönük RS485 ve 4Ch Tally'yi destekler;
► Çalışma sıcaklığı aralığı (-10℃~+55℃)
Teknik İndeksler
| SDI Girişi | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI ve Telekom/Datacom |
| 270Mbit/sn - 1,48Gbit/sn - 3Gbit/sn | |
| Giriş numarası: 4 | |
| Yansıma kaybı: >15DB | |
| Denge: 0-150m @3Gb/s | |
| Bağlayıcı: BNC | |
| Optik | Kanal 1 |
| Tip: tek modlu | |
| İletim mesafesi: 20km (Diğer mesafe Opsiyonel) | |
| Yansıma kaybı: > 15dB | |
| Titreşim: < 0.2UI | |
| Bağlayıcı: FC/UPC (SC, LC, ST isteğe bağlı) | |
| SDI Çıkışı | Çıkış sayısı:4 |
| Sinyal seviyesi: 800mV nominal | |
| Yükselme/düşme süresi: 200ps gösterge | |
| Aşma: < %10 genlik | |
| Yansıma kaybı: >15dB | |
| Titreşim: < 0.2UI | |
| Bağlayıcı: 75Ω BNC | |
| Veri | 1Ch RS-485 (tam/yarım çift yönlü) ve NRZ, RZI ve Manchester'ı destekler |
| Maks.RS485 için 57600bps | |
| Bağlayıcı: Endüstriyel standart vidalı terminal | |
| 4Ch Tally: A, B , C, D | |
| Güç ve çevresel gösterge | Çalışma sıcaklığı: -10℃～＋55℃ |
| Güç Girişi: 1A@12VDC | |
| EMI/RFI: FCC Bölüm 15 Sınıf A, AB EMC standardını karşılayın | |
| Ortalama sorunsuz süre: >100000 saat | |
| SDI video formatı desteği |
625/25PAL;525/29.97 NTSC;525/23.98 NTSC;720p50;720p59.94; 1080P23.98/24/30/50/60;1080i 23/24/30/50/59,94; |
genel bakış

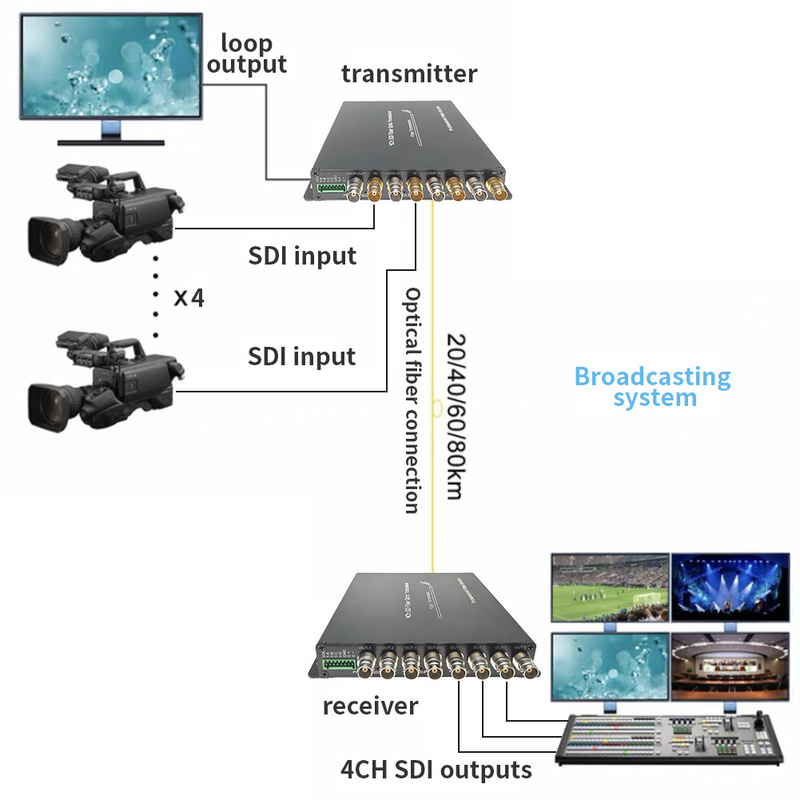

LNK-3GSDI-4V1DT Serisi, tek fiber optik kablo üzerinden iletilen 4 kanallı HD/3G-SDI standart yüksek tanımlı video sinyalini ve RS485 ve Tally sinyalini destekler.E-link 3G-SDI Fiber üzerinden Video Dönüştürücüler, 1080P 3G-SDI sinyali için bir verici ve bir alıcı içerir.E-link 3G-SDI Fiber Dönüştürücüler, 4 Kanallı 3G-SDI Video sinyalini tek bir optik fiber aracılığıyla iletebilir ve Döngü çıkışını, 4 Kanal Tally'yi ve geriye doğru RS485'i destekler.Video kalitesi sıkıştırılmamış yayın seviyesidir.Yayın alanında yaygın olarak kullanılmaktadır.
Sipariş Bilgileri
| LNK-HDSDI-4V1D4T | Döngü çıkışlı 4 Kanallı HD-SDI Video + 1 Kanal geriye dönük RS485 + 4 Kanal Tally, SM 20km, FC, 1 verici ve 1 alıcı dahil, çiftler tarafından kullanılır |
| LNK-3GSDI-4V1D4T | 4 Kanallı 3G-SDI Video, Döngü çıkışı + geri RS485 + 4 Kanal Tally, SM 20km, FC, 1 verici ve 1 alıcı dahil, çiftler tarafından kullanılır |
