Ürün Ayrıntıları
Menşe yeri: Çin
Marka adı: E-link
Sertifika: ROHS,FCC,CE
Model numarası: LNK-3G-1BV1T2BD2A1M
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 1 çift
Fiyat: Anlaşılabilir
Ambalaj bilgileri: SDI Fiber Dönüştürücü Standart Dışa Aktarma Paketi
Teslim süresi: 5-12 iş günü
Ödeme koşulları: L/C, T/T, Western Union, MoneyGram, Paypal
Yetenek temini: 1000 çift/ay
kasa: |
Alüminyum Kasa |
Montaj Seçenekleri: |
Duvara Montaj |
çalışma nemi: |
%0~95 |
MTBF: |
≥100000 Saat |
kasa: |
Alüminyum Kasa |
Montaj Seçenekleri: |
Duvara Montaj |
çalışma nemi: |
%0~95 |
MTBF: |
≥100000 Saat |

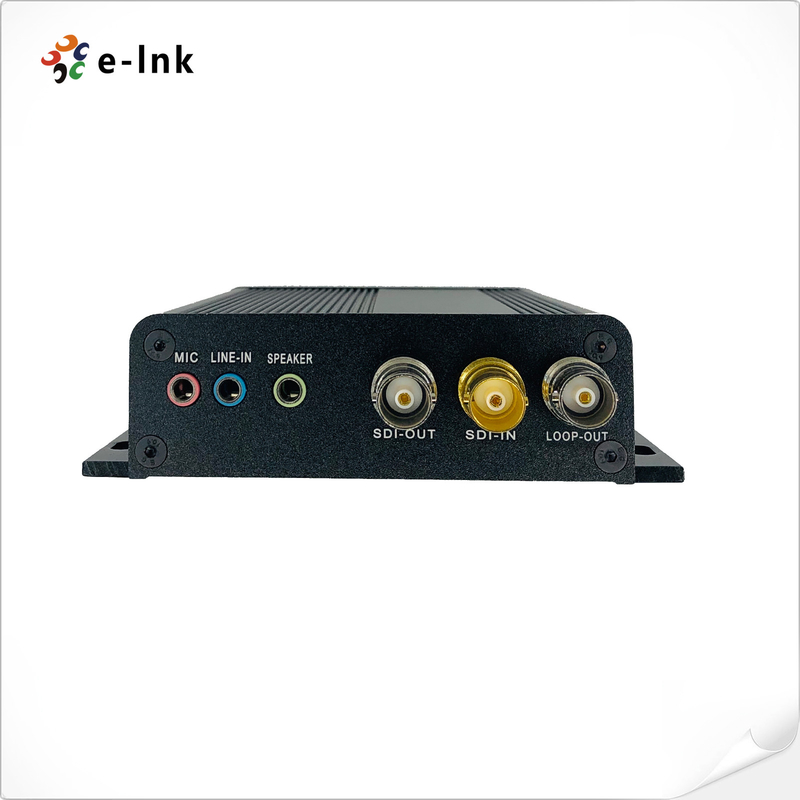

Döngü Çıkışlı Çift Yönlü RS485 RS422 Stereo Ses Dönüştürücü 3G SDI
Döngü Çıkışlı 1 Kanal Çift Yönlü 3G-SDI + 1 Kanal Tally + 2 Kanal Çift Yönlü RS485 veya RS422 + 2 Kanal Stereo Ses + 1 Kanal MikrofonÖver
Fiber Dönüştürücü
► Döngü Çıkışlı 1 Kanal Çift Yönlü 3G-SDI Video
► 1Ch Tally Sinyali
► 2 Kanal Çift Yönlü RS485 veya RS422 Verisi
► 2 Kanal Stereo Ses
► 1Ch Mikrofon
► Otomatik yeniden zamanlama 270Mbit/sn - 1,48Gbit/sn - 3Gbit/sn
► HDTV 720P, 1080I, 1080P, 1920*1080@60Hz desteği
► 20 km'ye kadar uzun iletim kapasitesi (SMF)
► Çalışırken değiştirilebilir ve çalışırken takılabilir;
► Tamamen dijital, sıkıştırılmamış yayın düzeyinde iletim;
endüstri düzeyinde ultra geniş sıcaklık aralığı (-20℃~+70℃), çeşitli ortamlara uyarlanabilir;
Teknik İndeksler
| Fiber Optik arayüz | |
| Fiber arayüzü | tek yönlü LC |
| İletim mesafesi | 0-20Km |
| dalga boyu | 1310nm/1550nm |
| Video | |
| Video arayüzü | BNC |
| Video giriş/çıkış empedansı | 75Ω |
| Video giriş/çıkış gerilimi | Tipik: 1Vpp, Min 0,5Vpp, Maks 1,5Vpp |
| Video Bit Oranı | Maks 3,2 Gb/sn |
| Diferansiyel kazanç (%10～%90 APL) | <%1 |
| SDI biçim desteği | 625/25 PAL |
| 525/29,97 NTSC, 525/23,98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59,94 | |
| 1080P 23,98/24/30/50/60 | |
| Video SDI standardı | 270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
| SMPTE425M3Gb/s Eşleme(3G-SDI) | |
| SMPTE424M 3Gb/sn seri arayüz(3G-SDI) | |
| Veri veya Tally | |
| Fiziksel arayüz | Endüstriyel standart vidalı terminal |
| Veri tipi | RS485 (Varsayılan) veya RS422 (Opsiyonel), Sinyal Sinyali sinyali |
| Frekans/Oran desteği |
Maks.RS422 için 115200bps Maks.RS485 için 57600bps |
| BER | <10ˉ9 |
| Stereo Ses veya Mikrofon | |
| Ses girişi ve çıkışı | 3,5 MM Ses |
| Ses formatı | @48KHz |
| Elektriksel | |
| Güç adaptörü | DC 5~25V |
| Güç tüketimi | <5W |
| LED Göstergesi | |
| P/S | Güç kaynağı |
| DAT | Veri |
| Mekanik | |
| Boyutlar (UxGxY) | 120x105x28mm |
| Ağırlık | 1.5 KG/çift |
| kasa | Alüminyum Kasa |
| Montaj Seçenekleri | Duvara montaj |
| çevresel | |
| Çalışma sıcaklığı | -20℃～+70℃ |
| Depolama sıcaklığı | -40°C～+80°C |
| Çalışma Nemi | %0~95 |
| MTBF | ≥100000 saat |
genel bakış
LNK-3G-1BV1T2BD2A1M Serisi 3G/HD-SDI Fiber Dönüştürücü, Loop-out, 1 kanal Uyarı Sinyali, 2 kanal Çift Yönlü RS485 veya RS422 verileri, 2 kanal ile 1 kanal Çift Yönlü 3G/HD-SDI Videoyu (gömülü ses) destekler harici Stereo Ses ve fiber optik kabloyla iletilen 1 kanallı Mikrofon sinyali.E-link 3G/HD-SDI Fiber üzerinden Video Dönüştürücüler, 1080P 3G/HD-SDI sinyali için bir verici ve bir alıcı içerir.Bu video-fiber dönüştürücü serisi, kararlı performansa, net görüntü kalitesine ve cihazın gövdesindeki LED Durum Göstergesi ile yüksek Kararlılığa sahiptir.cihazların çalışma durumu görsel olarak gözlemlenebilir.Bu ürün için olası uygulamalar şunlardır: Akıllı Trafik İzleme Sistemi.Güvenlik sistemi Okul ağı Endüstriyel izleme (Elektrik, Kimya, Çelik, Petrol, Demiryolu, vb.) Askeri İzleme (Depo, Sınır, Muhafızlar, vb.) TV programı iletim sistemi.Stadyum (CANLI HD video, ses iletimi için).
Sipariş Bilgileri
| modeli | Tanım |
| LNK-3G-1BV1T2BD2A1M | Döngülü 1 Kanal Çift Yönlü 3G-SDI + 1 Kanal Tally + 2 Kanal Çift Yönlü RS485 veya RS422 + 2 Kanal Stereo Ses + 1 Kanal Mikrofon üzerinden Fiber Dönüştürücü, Tek Modlu Fiber, LC, 20 km, Verici ve Alıcı dahil, çiftler tarafından kullanılır |
