Ürün Ayrıntıları
Menşe yeri: Çin
Marka adı: E-link
Sertifika: CE
Model numarası: LNK-M12G-1V1T1D-20
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 1 çift
Fiyat: USD399/pair
Ambalaj bilgileri: 12G-SDI - Fiber Dönüştürücü Standart Karton Ambalaj
Teslim süresi: 3-5 iş günü
Ödeme koşulları: L/C, T/T, Western Union, MoneyGram, Paypal
Yetenek temini: 100000 çift / Ay
Giriş: |
BNC'de 1 x 12G-SDI |
Çıktı: |
BNC'de 1 x 12G-SDI devre çıkışı, 1 x LC optik fiber |
Çözünürlük aralığı: |
3840*2160@60Hz |
Çıkış kablosu özellikleri: |
≤70m@12G SDI Belden 1694A |
Optik iletim bant genişliği: |
270MHz～12GHz |
Güç: |
5-15 VDC |
Giriş: |
BNC'de 1 x 12G-SDI |
Çıktı: |
BNC'de 1 x 12G-SDI devre çıkışı, 1 x LC optik fiber |
Çözünürlük aralığı: |
3840*2160@60Hz |
Çıkış kablosu özellikleri: |
≤70m@12G SDI Belden 1694A |
Optik iletim bant genişliği: |
270MHz～12GHz |
Güç: |
5-15 VDC |

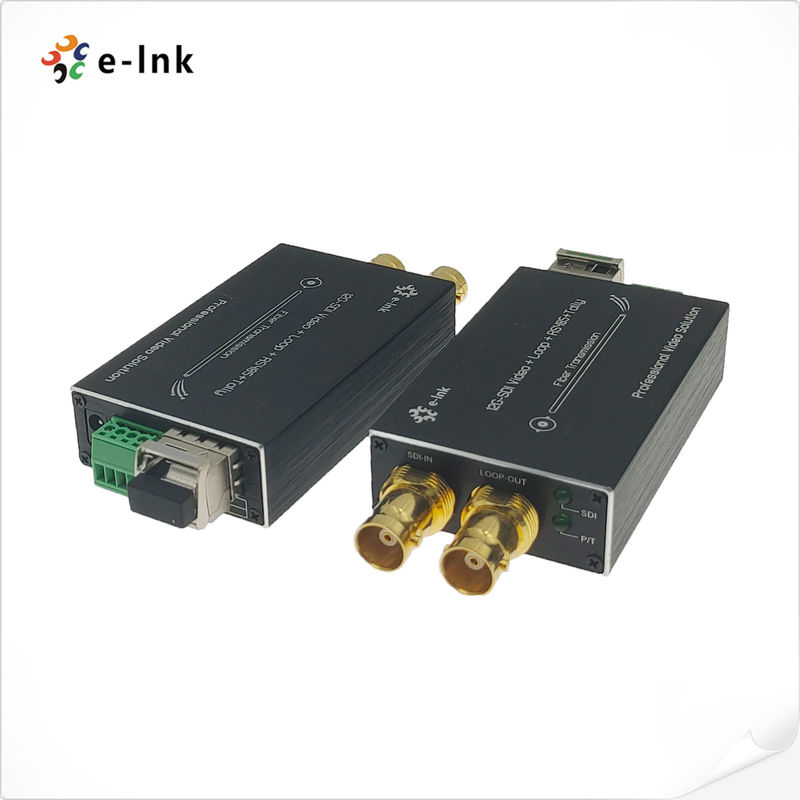

Tally ile Mini 12G-SDI'dan Fibere DönüştürücüveRS485
12G-SDI'dan Fibere Dönüştürücü Avantajlar:
Her bir SDI kanalı, gömülü 8 kanallı ses içerir
Sinyal bütünlüğünü sağlamak için otomatik kablo eşitleme
ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) ve ST-259(SD)'yi destekler
12G/6G/3G-SDI kamera sistemleriyle doğrudan uyumlu
En az 10 km (6,2 mil), 80 km'ye kadar uzun iletim kapasitesi
Tally ve Backward RS485'i destekler Çalışırken değiştirmeyi ve çalışırken takmayı destekler
12G-SDI'dan Fibere Dönüştürücü Özellikler
| SDI Girişi | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI ve Telekom/Datacom |
| 270Mbit/sn - 1,48Gbit/sn - 3Gbit/sn | |
| Giriş numarası: 4 | |
| Yansıma kaybı: >15DB | |
| Denge: 0-150m @3Gb/s | |
| Bağlayıcı: BNC | |
| Optik | Kanal 1 |
| Tip: tek modlu | |
| İletim mesafesi: 20km (Diğer mesafe Opsiyonel) | |
| Yansıma kaybı: > 15dB | |
| Titreşim: < 0.2UI | |
| Bağlayıcı: FC/UPC (SC, LC, ST isteğe bağlı) | |
| SDI Çıkışı | Çıkış sayısı:4 |
| Sinyal seviyesi: 800mV nominal | |
| Yükselme/düşme süresi: 200ps göstergesi | |
| Aşma: < %10 genlik | |
| Yansıma kaybı: >15dB | |
| Titreşim: < 0.2UI | |
| Bağlayıcı: 75Ω BNC | |
| Veri | 1Ch RS-485 (tam/yarım çift yönlü) ve NRZ, RZI ve Manchester'ı destekler |
| Maks.RS485 için 57600bps | |
| Bağlayıcı: Endüstriyel standart vidalı terminal | |
| 4Ch Tally: A, B , C, D | |
| SDI video formatı desteği |
625/25PAL;525/29.97 NTSC;525/23.98 NTSC;720p50;720p59.94; 1080P23.98/24/30/50/60;1080i 23/24/30/50/59,94; |
LNK-M12G-1V1T1D Serisi Mini tip 12G-SDI Fiber Dönüştürücü, 1 Kanal 12G Video (tümleşik ses), 1 Kanal Sinyal Sinyali sinyalini destekler
ve fiber optik kablo aracılığıyla iletilen 1 Kanal Geri RS485 ve sinyali 12G döngü çıkışı üzerinden yerel olarak izleyin.
E-link 12G Fiber üzerinden Video Dönüştürücüler, bir verici ve bir alıcı içerir.
HDTV 4K*2K(3840*2160@60Hz), 1080P,1080I, 720P.
Sipariş Bilgileri
| Modeli | Tanım |
| LNK-M12G-1V1T1D-20 | Tally, Ters RS485 ve devre çıkışı, SMF, LC Fiber Konnektör 20KM, Verici ve Alıcı dahil, çiftler tarafından kullanılan Mini tip 12G-SDI - Fiber Dönüştürücü |
