Ürün Ayrıntıları
Menşe yeri: Çin
Marka adı: E-link
Sertifika: ISO9001
Model numarası: LNK-3G-2BV1T2BD2A1M Serisi
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 1 ünite
Fiyat: negotiable
Ambalaj bilgileri: Fiber Medya Dönüştürücü Standart Paket
Teslim süresi: 5-10 iş günü
Ödeme koşulları: T/T, Western Union, MoneyGram, Paypal
Yetenek temini: 10000 adet/ay
Fiber Arayüz: |
tek yönlü LC |
İletim Mesafesi: |
20KM |
dalga boyu: |
1310nm/1550nm |
Güç kaynağı: |
DC 5~25V |
Boyut: |
120x105x28mm |
ağırlık: |
1.1 KG/çift |
Fiber Arayüz: |
tek yönlü LC |
İletim Mesafesi: |
20KM |
dalga boyu: |
1310nm/1550nm |
Güç kaynağı: |
DC 5~25V |
Boyut: |
120x105x28mm |
ağırlık: |
1.1 KG/çift |

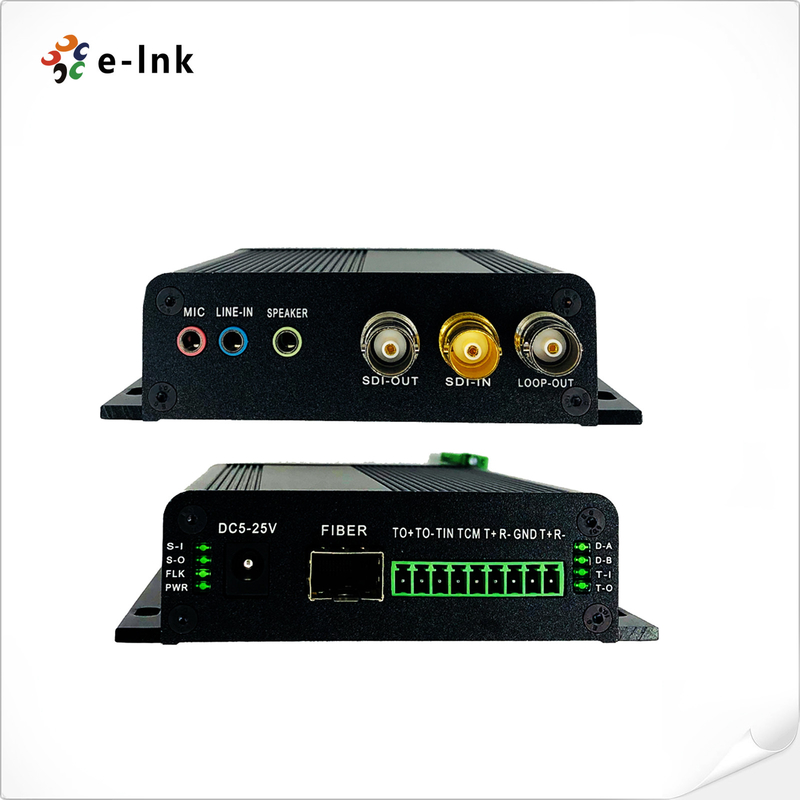

Tally + RS485 + Ses + Mikrofon ile 1 Kanal Bidi 3G-SDI Video Fiber Dönüştürücü
SDI Fiber DönüştürücüAvantajlar
genel bakış
LNK-3G-2BV1T2BD2A1M Serisi 3G/HD-SDI Fiber Dönüştürücü, 1 kanallı Çift Yönlü 3G/HD-SDI Video (gömülü ses), 1 kanallı Uyarı Sinyali, 2 kanallı Çift Yönlü RS485 veya RS422 verilerini, 2 kanallı harici Stereo Sesi, ve fiber optik kablo ile iletilen 1 kanallı Mikrofon sinyali.E-link 3G/HD-SDI Fiber üzerinden Video Dönüştürücüler, 1080P 3G/HD-SDI sinyali için bir verici ve bir alıcı içerir.
Sipariş Bilgisi
| modeli | Tanım |
| LNK-3G-2BV1T2BD2A1M | 1 Kanal Çift Yönlü 3G-SDI+1 Kanal Tally +2 Kanal Çift Yönlü RS485 veya RS422+2 Kanal Stereo Ses+1 Kanal Mikrofon üzerinden Fiber Dönüştürücü, Tek Modlu Fiber, LC, 20 km, Verici ve Alıcı dahil, çiftler tarafından kullanılır |
Şartname
| Fiber Optik arayüz | |
| Fiber arayüzü | tek yönlü LC |
| İletim mesafesi | 0-20Km |
| dalga boyu | 1310nm/1550nm |
| Video | |
| Video arayüzü | BNC |
| Video giriş/çıkış empedansı | 75Ω |
| Video giriş/çıkış voltajı | Tipik: 1Vpp, Min 0,5Vpp, Maks 1,5Vpp |
| Video Bit Oranı | Maks 3,2 Gb/sn |
| Diferansiyel kazanç (%10～%90 APL) | <%1 |
| SDI biçim desteği | 625/25 PAL |
| 525/29,97 NTSC, 525/23,98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59,94 | |
| 1080P 23,98/24/30/50/60 | |
| Video SDI standardı | 270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
| SMPTE425M3Gb/s Eşleme(3G-SDI) | |
| SMPTE424M 3Gb/sn seri arayüz(3G-SDI) | |
| Veri veya Tally | |
| Fiziksel arayüz | Endüstriyel standart vidalı terminal |
| Veri tipi | RS485 (Varsayılan) veya RS422 (Opsiyonel), Sinyal Sinyali sinyali |
| Frekans/Oran desteği |
Maks.RS422 için 115200bps Maks.RS485 için 57600bps |
| BER | <10ˉ9 |
| Stereo Ses veya Mikrofon | |
| Ses girişi ve çıkışı | 3,5 MM Ses |
| Ses formatı | @48KHz |
| Elektriksel | |
| Güç adaptörü | DC 5~25V |
| Güç tüketimi | <5W |
| LED Göstergesi | |
| P/S | Güç kaynağı |
| DAT | Veri |
| Mekanik | |
| Boyutlar (UxGxY) | 120x105x28mm |
| Ağırlık | 1.5 KG/çift |
| kasa | Alüminyum Kasa |
| Montaj Seçenekleri | Duvara montaj |
| çevresel | |
| Çalışma sıcaklığı | -20℃～+70℃ |
| Depolama sıcaklığı | -40°C～+80°C |
| Çalışma Nemi | %0~95 |
| MTBF | ≥100000 saat |
