Ürün Ayrıntıları
Menşe yeri: Çin
Marka adı: E-link
Sertifika: ISO9001
Model numarası: LNK-3G2V2BA2D1E1T1S Serisi
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 1 ünite
Fiyat: negotiable
Ambalaj bilgileri: Fiber Medya Dönüştürücü Standart Paket
Teslim süresi: 5-10 iş günü
Ödeme koşulları: T/T, Western Union, MoneyGram, Paypal
Yetenek temini: 10000 adet/ay
Fiber Bağlantı Noktası: |
tek yönlü LC |
İletim Mesafesi: |
20KM |
dalga boyu: |
1310nm/1490nm//1550nm |
Güç kaynağı: |
DC12V 1A |
Güç tüketimi: |
<6w |
Ağırlık: |
1.1 KG/çift |
Fiber Bağlantı Noktası: |
tek yönlü LC |
İletim Mesafesi: |
20KM |
dalga boyu: |
1310nm/1490nm//1550nm |
Güç kaynağı: |
DC12V 1A |
Güç tüketimi: |
<6w |
Ağırlık: |
1.1 KG/çift |

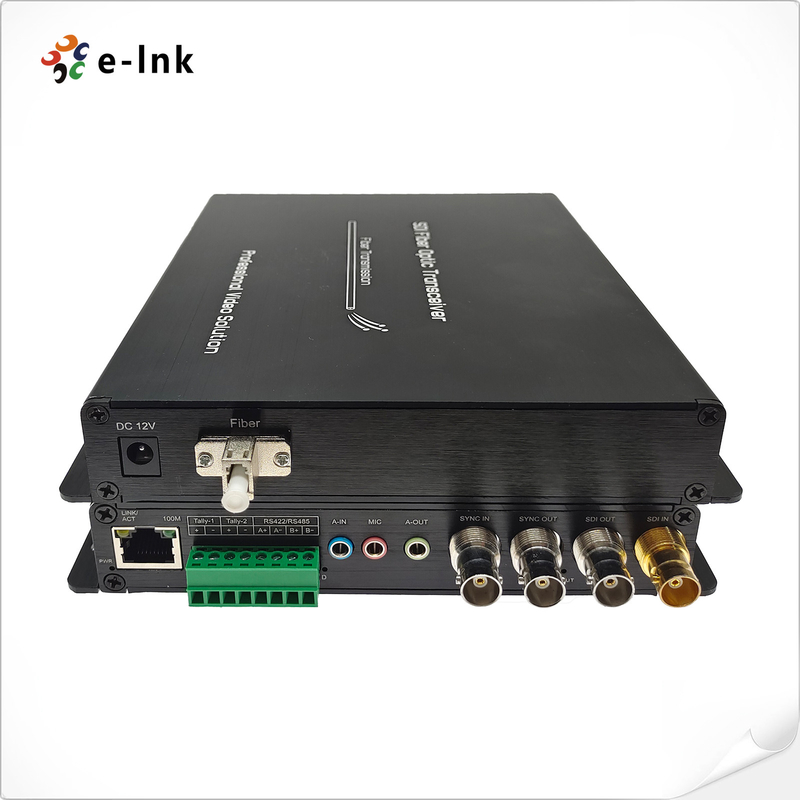

Ses + RS422 + Ethernet + Tally + Tri-level Sync ile 3G-SDI Video Fiber Dönüştürücü
SDI Fiber DönüştürücüAvantajlar
1. 1 Kanal BIDI 3G-SDI Video + 2 Kanal Geri Analog Ses + 1 Kanal BIDI RS422 + 1 Kanal 100M Ethernet + 1 Kanal Geri Sinyal Sinyali + 1 Kanal Geri Analog Üç seviyeli Syn, bir fiber üzerinden
2. Sırasıyla 3G-SDI, HD-SDI, SD-SDI, ASI'de çalışan SMPTE 424M, SMPTE 292M ve SMPTE 259M, SMPTE 297M gibi dijital video aktarımı için tüm popüler standartları destekleyin
Özellikler
| Fiber Optik arayüz | |
| Fiber arayüzü | tek yönlü LC |
| İletim mesafesi | 20Km |
| dalga boyu | 1310nm/1490nm//1550nm |
| 3G-SDI Videosu | |
| Video arayüzü | BNC |
| Video giriş/çıkış empedansı | 75Ω |
| Video giriş/çıkış gerilimi | Tipik: 1Vpp, Min 0,5Vpp, Maks 1,5Vpp |
| Video Bit Oranı | Maks 3,2 Gb/sn |
| Diferansiyel kazanç (%10～%90 APL) | <%1 |
| Video SDI standardı | 270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
| SMPTE425M3Gb/s Eşleme(3G-SDI) | |
| SMPTE424M 3Gb/sn seri arayüz(3G-SDI) | |
| Video girişi | TX'te 1 Kanal SDI GİRİŞ + 1 Kanal SDI ÇIKIŞ |
| Video çıkışı | RX'te 1Ch SDI IN + 1Ch SDI OUT |
| Ses | |
| Ses arayüzü | 3,5 mm Jak |
| Ses formatı | @48KHz |
| Ses girişi | TX'te 1 Kanal Ses GİRİŞİ veya 1 Kanal Mikrofon + 1 Kanal Ses ÇIKIŞI |
| Ses çıkışı | RX'te 1 Kanal Ses GİRİŞİ veya 1 Kanal Mikrofon + 1 Kanal Ses ÇIKIŞI |
| RS422/485 Seri Veri | |
| Fiziksel arayüz | Endüstriyel standart vidalı terminal |
| Veri tipi | RS422/RS485 Çift Yönlü |
| Frekans/Oran desteği |
Maks.RS422 için 115200bps |
| BER | <10ˉ9 |
| çetele | |
| Taksitli arayüzü | Endüstriyel standart vidalı terminal |
| LED yük tipi | LED göstergesini doğrudan kullanabilir |
| Tally girişi | Sayı-2+;Sayı-2 - |
| Taksitli çıktı | Sayı-1+;Sayı-1 - |
| Ethernet | |
| standartlar |
IEEE 802.3 10Base-T |
| Arayüz | 1 adet 10/100BASE-TX RJ45 |
| Çalışma modu | Varsayılan olarak otomatik anlaşma |
| Analog Üç Seviyeli Senkronizasyon | |
| Senkronizasyon Arayüzü | 75Ω BNC |
| senkronize et | Analog siyah patlama / SDTV iki seviyeli / HDTV üç seviyeli |
| Sinyal | Analog üç seviyeli senkronizasyon SMPTE ST 274, ST 276 |
| Geri dönüş kaybı | 46,5 dB ila 10 MHz |
| Giriş | TX'te 1Ch Senk GİRİŞ + 1Ch Senk ÇIKIŞ |
| Çıktı | 1Ch Sync IN + 1Ch Sync OUT RX üzerinde |
| Elektriksel | |
| Güç girişi | DC12V 1A |
| Güç tüketimi | <6W |
| Mekanik | |
| Boyutlar (UxGxY) | 85x70x30mm |
| Ağırlık | 1.1 KG/çift |
| kasa | Alüminyum Kasa |
| Montaj Seçenekleri | Duvara monte veya Masaüstü |
| çevresel | |
| Çalışma sıcaklığı | -20°C～+70°C |
| Depolama sıcaklığı | -40°C～+80°C |
| Çalışma Nemi | %0~95 |
| MTBF | ≥100000 saat |
genel bakış
E-link LNK-3G2V2BA2D1E1T1S 3G-SDI fiber genişletici, 1Ch BIDI 3G-SDI Video, 2Ch Backward Analog Audio, 1Ch BIDI RS422, 1Ch 100M Ethernet, 1Ch Backward Tally ve 1Ch Backward Tally ve 1Ch Backward Analog Tri-level Sync over Fiber Converter dahil olmak üzere iletimini sağlar Tek modlu optik kablolar üzerinden çiftler tarafından kullanılan 1 verici ve 1 alıcı.
Sipariş Bilgisi
| Modeli | Tanım |
| LNK-3G2V2BA2D1E1T1S | 1Ch BIDI 3G-SDI Video + 2Ch Backward Analog Audio + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Backward Tally + 1Ch Backward Analog Tri-level Sync over Fiber Converter, SMF, LC, 20KM, 1 verici ve 1 alıcı dahil, tarafından kullanılır çiftler |
