Ürün Ayrıntıları
Menşe yeri: Çin
Marka adı: E-link
Sertifika: ISO9001
Model numarası: LNK-3GSDI-4BV Serisi
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 1 ünite
Fiyat: negotiable
Ambalaj bilgileri: Fiber Medya Dönüştürücü Standart Paket
Teslim süresi: 5-10 iş günü
Ödeme koşulları: T/T, Western Union, MoneyGram, Paypal
Yetenek temini: 10000 adet/ay
Fiber Arayüz: |
tek yönlü LC |
İletim mesafesi: |
550m-20Km |
dalga boyu: |
1310nm/1550nm |
Güç kaynağı: |
AC 110~220V |
Güç tüketimi: |
<15W |
Boy: |
19 inç 1U (483 x 220 x 44,45 mm ) |
Fiber Arayüz: |
tek yönlü LC |
İletim mesafesi: |
550m-20Km |
dalga boyu: |
1310nm/1550nm |
Güç kaynağı: |
AC 110~220V |
Güç tüketimi: |
<15W |
Boy: |
19 inç 1U (483 x 220 x 44,45 mm ) |

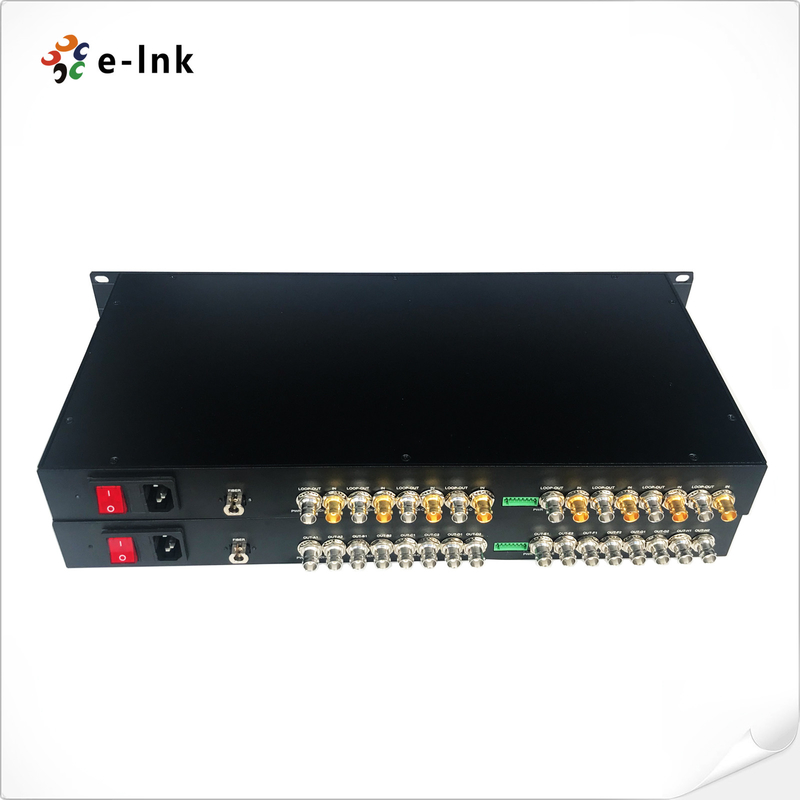

4 Kanal Çift Yönlü 3G-SDI Fiber Üzerinden Video Dönüştürücü Video Yayını
SDI Fiber DönüştürücüAvantajlar
genel bakış
LNK-3GSDI-4BV Serisi, tek fiber optik kablo aracılığıyla iletilen 4 kanallı çift yönlü 3G-SDI standart yüksek tanımlı video sinyalini destekler ve sinyali bir 3G/HD-SDI döngü çıkışı üzerinden yerel olarak izler.E-link 3G-SDI Video Üzerinden Fiber Dönüştürücüler, 1080P 3G-SDI sinyali için bir verici ve bir alıcı içerir.E-link 3G-SDI Fiber Dönüştürücüler, tek bir optik fiber üzerinden eş zamanlı olarak 4-Ch çift yönlü 3G-SDI Video, 1-Ch Reverse RS-485 verisi iletebilir.Yayın standardına kadar video kalitesi, CD seviyesine kadar ses kalitesi Ters RS-485 veri iletişim formatını destekler.
Sipariş Bilgisi
| modeli | Tanım |
| LNK-3GSDI-4BV | Çiftler tarafından kullanılan 1 verici ve 1 alıcı dahil döngü çıkışlı, 20km, SM, FC ile 4 Kanallı Çift Yönlü 3G-SDI Video |
| LNK-3GSDI-4BV1R | Döngü çıkışlı 4 Kanallı Çift Yönlü SDI Video + 1 Kanallı RS485 Ters Veri, 20km, SM, FC, 1 verici ve 1 alıcı dahil, çiftler tarafından kullanılır |
Özellikler
| Fiber Optik arayüz | |
| Fiber arayüz | tek yönlü LC |
| İletim mesafesi | 550m-20Km |
| dalga boyu | 1310nm/1550nm |
| Video | |
| video arayüzü | BNC |
| Video giriş/çıkış empedansı | 75Ω |
| Video giriş/çıkış voltajı | Tipik:1Vpp, Min 0.5Vpp, Maks 1.5Vpp |
| Video Bit Oranı | Maks 3,2 Gb/sn |
| Diferansiyel kazanç (%10~%90 APL) | <%1 |
| SDI formatı desteği | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59,94 | |
| 1080P 23.98/24/30/50/60 | |
| Video SDI standardı | 270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
| SMPTE425M3Gb/s Eşleme(3G-SDI) | |
| SMPTE424M 3Gb/sn seri arabirim(3G-SDI) | |
| Veri | |
| Fiziksel arayüz | Endüstriyel standart vidalı terminal |
| Veri tipi | Ters RS485 |
| Frekans/Oran desteği | Maks.RS485 için 57600bps |
| BER | <10ˉ9 |
| Elektriksel | |
| Güç adaptörü | AC 110~220V |
| Güç tüketimi | <15W |
| LED Göstergesi | |
| SDI A/B/C/D/E/F/G/H | SDI videosu |
| güç | Güç kaynağı |
| Mekanik | |
| Boyutlar (UxGxY) | 19 inç 1U (483 x 220 x 44,45 mm ) |
| Ağırlık | 7KG/çift |
| kasa | Alüminyum Kasa |
| Montaj Seçenekleri | raf montajı |
| çevre | |
| Çalışma sıcaklığı | -20℃～+70℃ |
| Depolama sıcaklığı | -40℃～+80℃ |
| Çalışma Nemi | 0~95% |
| MTBF | ≥100000 saat |
