Ürün Ayrıntıları
Menşe yeri: Çin
Marka adı: E-link
Sertifika: CE,FCC,RoHs
Model numarası: LNK-M3G-1V1D-20
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 1 çift
Fiyat: negotiate
Ambalaj bilgileri: SDI Fiber Dönüştürücü Standart Dışa Aktarma Paketi
Teslim süresi: 3-6 iş günü
Ödeme koşulları: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Yetenek temini: 10000 çift/gün
Veri tipi: |
Geriye dönük RS485 (ihtimal edilir) |
Çalışma sıcaklığı: |
-40°C~85°C |
Depolama sıcaklığı: |
-40°C~80°C |
Güç tüketimi: |
2 W (En fazla.) |
Güç: |
5-15 VDC |
Optik iletim bant genişliği: |
270MHz~12GHz |
Boyutlar (UxGxY): |
80x40x20 (mm) |
Veri tipi: |
Geriye dönük RS485 (ihtimal edilir) |
Çalışma sıcaklığı: |
-40°C~85°C |
Depolama sıcaklığı: |
-40°C~80°C |
Güç tüketimi: |
2 W (En fazla.) |
Güç: |
5-15 VDC |
Optik iletim bant genişliği: |
270MHz~12GHz |
Boyutlar (UxGxY): |
80x40x20 (mm) |
Endüstri düzeyinde çok geniş sıcaklık aralığı (-20°C ~ + 70°C), çeşitli ortamlara uyarlanabilir;
Genel bakış

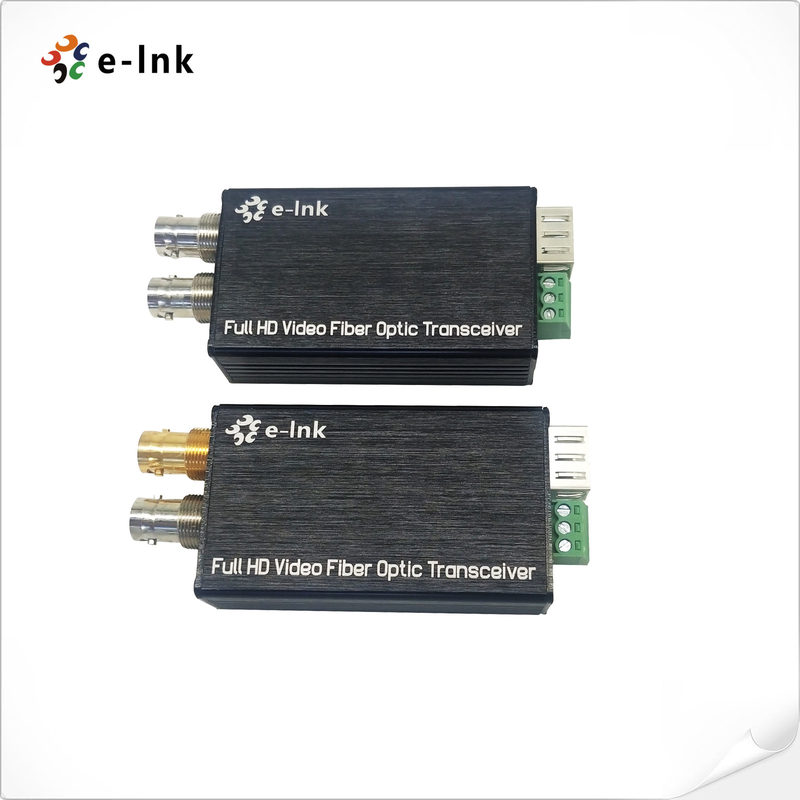

LNK-M3G-1V Serisi Mini tip 3G/HD-SDI Fiber Converter 1 kanal 3G/HD-SDI Video'yu destekler
(ses gömülü) & Tally veya Ters RS485 sinyali fiber optik kablo ile iletilmiş ve izlemek
3G/HD-SDI döngüsü çıkışı üzerinden yerel sinyal.
1080P 3G/HD-SDI sinyali için bir verici ve bir alıcı.
Teknik Endeksler
| Fiber Optik arayüzü | |
| Fiber arayüzü | Simplex LC |
| İletişim mesafesi | 550m-20Km |
| Dalga boyu | 1310nm/1550nm |
| Video | |
| Video arayüzü | BNC |
| Video giriş/çıkış impedansı | 75Ω |
| Video giriş/çıkış voltajı | Tipik:1Vpp, Min 0.5Vpp, Maks 1.5Vpp |
| Video Bits Hızı | En fazla 3.2Gb/s |
| Farklı kazanç (10%~90% APL) | % 1 |
| SDI biçimi desteği | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Video SDI standardı | 270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s Haritalama ((3G-SDI) | |
| SMPTE424M 3Gb/s seri arayüzü ((3G-SDI) | |
| Veriler | |
| Fiziksel arayüz | Endüstriyel standart vida terminal |
| Veri türü | Tally veya Reverse RS485 |
| Sıklık/Sıfır desteği |
RS422 için maksimum 115200bps RS485 için en fazla 57600bps |
| BER | <10 ′′9 |
| Elektrikli | |
| Güç adaptörü | DC 5 ~ 25V |
| Güç tüketimi | <5W |
| LED gösterge | |
| SDI | SDI videosu |
| P/T | Güç kaynağı |
| Mekanik | |
| Boyutlar (LxWxH) | 80 x 40 x 20 mm |
| Ağırlık | 1 kg/çifte |
| Kaplama | Alüminyum kasa |
| Montaj Seçenekleri | Masaüstü |
| Çevre | |
| Çalışma sıcaklığı | -20°C+70°C |
| Depolama sıcaklığı | -40°C+80°C |
| Çalışma Nemliği | 0~95% |
| MTBF | ≥100000 saat |
Uygulama
Sipariş Verme Bilgisi
| Model | Açıklama |
| LNK-M3G-1V1T-MM | Mini tip Tally ve döngü dışı, MMF, LC Fiber Konektörü ile 3G-SDI Fiber Konvertörü 500 metre, İletici ve Alıcı dahil, çiftler tarafından kullanılır |
| LNK-M3G-1V1D-MM | Ters RS485 ve döngü dışı, MMF, LC Fiber Bağlantısı ile Mini tip 3G-SDI Fiber Değiştiricisi, İletici ve Alıcı dahil olmak üzere 500 metre, çiftler tarafından kullanılır |
| LNK-M3G-1V1T-20 | Mini tip Tally ve döngü dışı, SMF, LC Fiber Connector 20KM ile 3G-SDI Fiber Konvertörü, İletici ve Alıcı dahil, çiftler tarafından kullanılır |
| LNK-M3G-1V1D-20 | Mini tip 3G-SDI Fiber Converter, Ters RS485 ve döngü dışı, SMF, LC Fiber Connector 20KM, İletici ve Alıcı dahil, çiftler tarafından kullanılır |
| LNK-M3G-1V1T-40 | Mini tip Tally ve döngü dışı, SMF, LC Fiber Connector 40KM ile 3G-SDI Fiber Konvertörü, İletici ve Alıcı dahil, çiftler tarafından kullanılır |
| LNK-M3G-1V1D-40 | Mini tip 3G-SDI Fiber Converter, Ters RS485 ve döngü dışı, SMF, LC Fiber Connector 40KM, İletici ve Alıcı dahil, çiftler tarafından kullanılır |
