Ürün Ayrıntıları
Menşe yeri: Çin
Marka adı: E-link
Sertifika: ISO9001 / CE / RoHS / FCC
Model numarası: LNK-MHD Serisi
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 1 çift
Fiyat: Negotiate
Ambalaj bilgileri: SDI Fiber EXtender Standart Karton Ambalaj
Teslim süresi: 1-3İş Günü
Ödeme koşulları: L/C, T/T, Western Union, MoneyGram, Paypal
Yetenek temini: 1000000pcs/ay
Fiber Arayüz: |
tek yönlü LC |
Video arayüzü: |
BNC |
Güç: |
5V DC, Tip-C Arayüzü |
Gövde: |
Alüminyum Kasa |
Çalışma sıcaklığı: |
-20°C～+70°C |
Boyutlar (GxDxY): |
79X27X18 mm |
Fiber Arayüz: |
tek yönlü LC |
Video arayüzü: |
BNC |
Güç: |
5V DC, Tip-C Arayüzü |
Gövde: |
Alüminyum Kasa |
Çalışma sıcaklığı: |
-20°C～+70°C |
Boyutlar (GxDxY): |
79X27X18 mm |

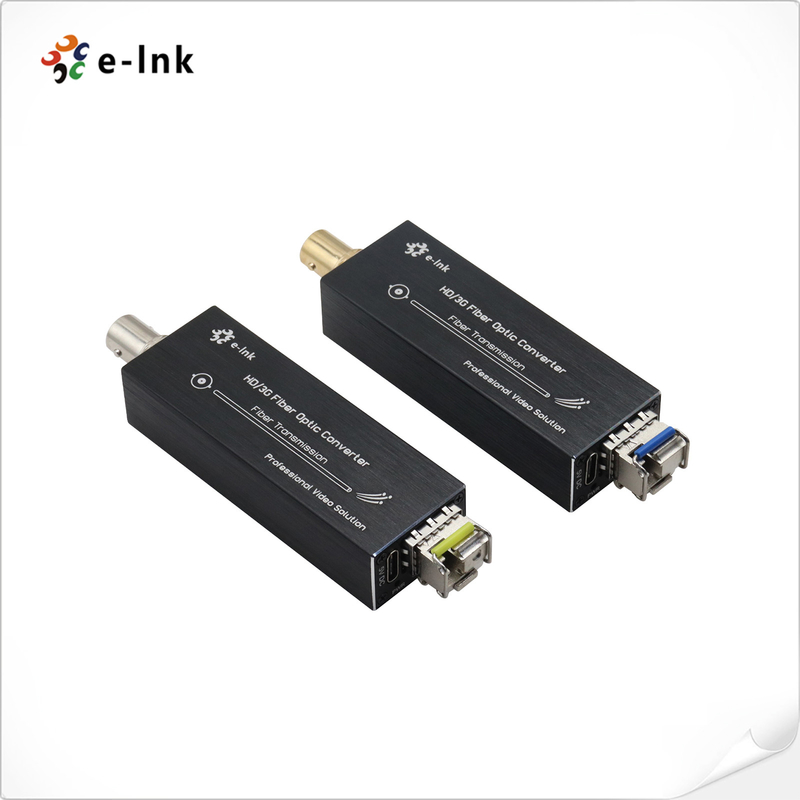

Mini HD-SDI Fiber Extender üzerinden 80 km'ye kadar uzun uzatma yeteneği
SDI Fiber ExtenderAvantajları:
Her bir kanal 8 kanallı ses içerir.
- 3,2 Gb/s (Belden 1694A) altındaki tüm hızlar için kullanılan otomatik kablo eşitleme;
Otomatik geri dönüş 270Mbit/s - 1.48Gbit/s - 3Gbit/s
HD-SDI kamera sistemleriyle doğrudan uyumlu
80 km'ye kadar uzunluğa ulaşım kapasitesi
Sıcak değişim ve sıcak fiş;
Tüm patolojik kalıpları ele almak, tamamen dijital kompresyonsuz yayın seviyesi iletim;
İş koşullarını izlemek için LED Durum İşareti;
- Süper optik dinamik aralığı ve ayarlama olmadan;
CWDM dalga boyları 1470~1610nm isteğe bağlıdır.
Endüstri düzeyinde çok geniş bir sıcaklık aralığı (-20 °C ~ + 70 °C), çeşitli ortamlara uyarlanabilir
Genel bakış
LNK-MHD Serisi Mini HD-SDI Fiber Extender, 1 kanal HD-SDI Video'yu destekler
E-link HD-SDI Video over Fiber Converters bir
HD-SDI sinyali için bir verici ve bir alıcı.
İzleme ve yayın alanında yaygın olarak kullanılmaktadır.
Teknik Endeksler
| Fiber Optik arayüzü | |
| Fiber arayüzü | Simplex LC |
| İletişim mesafesi | 550m-20Km |
| Dalga boyu | 1310nm/1550nm |
| Video | |
| Video arayüzü | BNC |
| Video giriş/çıkış impedansı | 75Ω |
| Video giriş/çıkış voltajı | Tipik:1Vpp, Min 0.5Vpp, Maks 1.5Vpp |
| Video Bits Hızı | En fazla 1.48Gb/s |
| Farklı kazanç (10%~90% APL) | % 1 |
| SDI biçimi desteği | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| Video SDI standardı | 270Mbps (SD-SDI) |
| 1.485Gbps (HD-SDI) | |
| Elektrikli | |
| Güç adaptörü | 5V DC, C Tipi Arayüz |
| Güç tüketimi | <3W |
| LED gösterge | |
| SDI | SDI videosu |
| P/T | Güç kaynağı |
| Mekanik | |
| Boyutlar (LxWxH) | 79 x 27 x 18 mm |
| Ağırlık | 0.5kg/ çift |
| Kaplama | Alüminyum kasa |
| Montaj Seçenekleri | Masaüstü |
| Çevre | |
| Çalışma sıcaklığı | -20°C+70°C |
| Depolama sıcaklığı | -40°C+80°C |
| Çalışma nemliği | 5% ~ 90% yoğunlaşmayan |
| Depolama nemliği | 5% ~ 90% yoğunlaşmayan |
| MTBF | ≥100000 saat |
.Sipariş Verme Bilgisi
| Model | Açıklama |
| LNK-MHD-MM | Mini HD-SDI Fiber Converter, MMF, LC Fiber Connector 500 metre, İletici ve Alıcı dahil, çiftler tarafından kullanılır |
| LNK-MHD-20 | Mini HD-SDI Fiber Converter, SMF, LC Fiber Connector 20KM, İletici ve Alıcı dahil, çiftler tarafından kullanılır |
