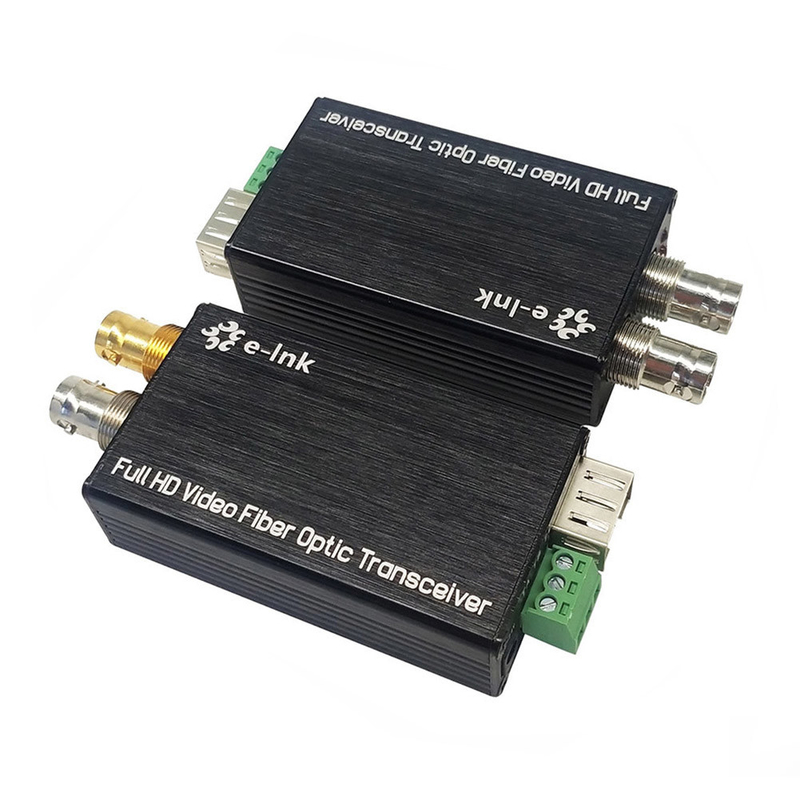

SDI Optik Fiber Mini Değiştiricisi, 80 km'ye kadar uzun nakil kapasitesi

SDI Optik Fiber Mini Converter 80 km'ye kadar uzun nakliye kapasitesi

SDI Fiber DeğiştiricisiAvantajları:

Her bir kanal 8 kanallı ses içerir.

- 3,2 Gb/s (Belden 1694A) altındaki tüm hızlar için kullanılan otomatik kablo eşitleme;

Otomatik geri dönüş 270Mbit/s - 1.48Gbit/s - 3Gbit/s

HD-SDI kamera sistemleriyle doğrudan uyumlu

80 km'ye kadar uzunluğa ulaşım kapasitesi

Sıcak değişim ve sıcak fiş;

Tüm patolojik kalıpları ele almak, tamamen dijital kompresyonsuz yayın seviyesi iletim;

İş koşullarını izlemek için LED Durum İşareti;

Süper optik dinamik aralığı ve ayarlama özgürlüğü;

CWDM dalga boyları 1470~1610nm isteğe bağlıdır.

- endüstri düzeyinde çok geniş bir sıcaklık aralığı (-20°C~+70°C), çeşitli ortamlara uyarlanabilir;

Genel bakış

LNK-M3G-1V Serisi Mini tip 3G/HD-SDI Fiber Converter 1 kanal 3G/HD-SDI Video (ses)

& Tally veya Ters RS485 sinyali fiber optik kablo ile iletilir ve sinyali izler

3G/HD-SDI döngüsü çıkışı üzerinden yerel olarak.

1080P 3G/HD-SDI sinyali için bir verici ve bir alıcı.

Hayvan filmleri kaydı

Fiber üzerinden canlı yayınlanan etkinlikler

Ordu veya güvenlikte yüksek performanslı (hata içermeyen) gözetleme ağları;

Büyük video duvarı sistemi

Akıllı Trafik İzleme Sistemi

Güvenlik sistemleri

Endüstriyel izleme (elektrik, kimya, çelik, petrol, demiryolu vb.)

Askeri İzleme (Ambar, Sınır, Muhafızlar vb.)

Stadyum (DİŞİM HD video, ses aktarımı için)

Boyutları

Güç İhtiyacı

• DC 5~12V/1A
• Güç kaynağı dalgalanması 100mV'den az
• Seçilen güç kaynağı birimi çevreye uygun olmalıdır.

Arayüz ve LED genel görünümü

Kurulum talimatı

1.Kurulmadan önce

Ürün alındığında, nakliye sırasında meydana gelebilecek herhangi bir görünür hasar için kontrol edin.

(1)Paketin içeriği:

SDI Fiber Göndericisi x 1

SDI Fiber Alıcı x 1

Güç Adaptörü x 2

Kullanıcı Kılavuzu x 1

(2) Ürünü kurmadan önce lütfen kullanım kılavuzunu dikkatlice okuyun.

(3) Lütfen güvenlik talimatlarını dikkatlice okuyun.

(4) Cihazı açmayın.

(5) Lütfen cihazlardaki çıkartmaya dikkat edin, T verici, R alıcıdır.

2.Kurulum prosedürü

(1) Optik vericiyi kamera veya başka bir çıkış aygıtına bağlayın ve fiber ile bağlayın.

Sonra güç cihazı çalıştır.

(2) Optik alıcıyı ve monitörü bağlayın. ve fiber ile bağlayın. sonra güç cihazı açın.

3.TALLY veya Ters RS485Bağlantı:

Göndericisi TALLY veya RS485 Sinyal Çıkış Bağlantısı: (LED göstergesini doğrudan çalıştırabilir)

Alıcı TALLY veya RS485 Sinyal Giriş Bağlantısı: (LED yük tipi OC sürücü LED - sürücü için uygundur)

Sorumluluk talimatı

• Müşteri, dönüş/değiştirme malzemelerinin nakliye sırasında hasar görmesi durumunda kayıp sorumluluğunu üstlenecektir.
• Eğer cihazlar bizim tarafımızdan nakliye sırasında hasar görürse lütfen doğrudan bizimle iletişime geçin.
• Eğer cihazlar müşterilerin kendi güç kaynağı ile hasar görürse hasar için sorumlu olmayacağız.
• Lütfen güç kaynağını kullanıcı kılavuzuna göre kullanın.
• Kullanıcı kılavuzu bizim iznimiz olmadan kişisel olarak basılamaz veya internet üzerinden dağıtılmaz.
• Kullanım kılavuzunu değiştiren veya ürünümüze bazı özellikler ekleyen herhangi birinden sorumlu olmayacağız.
• Bu diğer harici cihazlara zarar verebilir.
• Hala garanti altında olan arızalı cihazları onaracağız / değiştireceğiz.
• Lütfen cihazın ambalajını geri dönüştürün, orada sadece bir tane dünyamız var.

Teknik Endeksler

Paket İçeriyor

Paket İçeriyor

SDI Göndericisi x 1

SDI Alıcısı x 1

SFP modülü x 2

Kullanıcı Kılavuzu

Lütfen tüm ürünlerin kutuya eklendiğini kontrol edin. Eğer bir şey eksikse, lütfen satıcıya başvurun.
