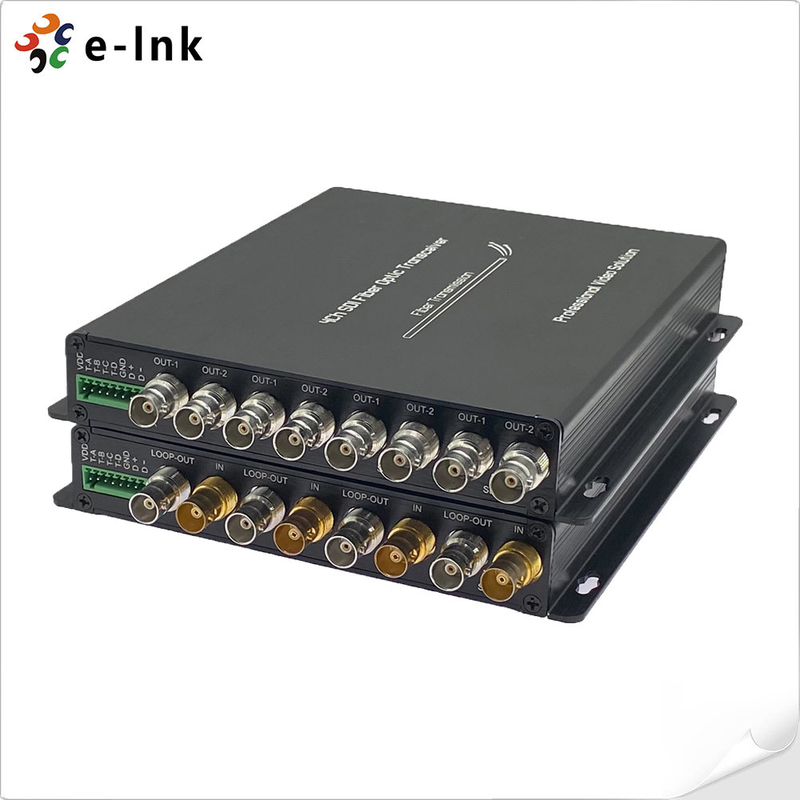

RS485, Tally & Döngü Çıkışlı 4 Kanallı 3G-SDI Fiber Dönüştürücü
4 Kanallı Döngü Çıkışı 3G-SDI Fiber Dönüştürücü ileRS485 ile & Tally
4 Kanallı 3G-SDI Fiber Dönüştürücü Avantajları
► Optik fiber üzerinden 4 kanallı 3G/HD-SDI video iletimi
► Sinyal bütünlüğünü sağlamak için otomatik kablo eşitleme
► Otomatik yeniden saat ayarı 270Mbit/s - 1.48Gbit/s-3Gbit/s
► 3G/HD-SDI kamera sistemleri ile doğrudan uyumlu ve 4 Kanal Döngü çıkışını destekler
► 20 km'ye kadar uzun iletim mesafesi (12.5 mil) (Diğer mesafeler İsteğe Bağlı)
► 4 Kanal Tally'yi destekler
► Tamamen dijital, sıkıştırılmamış yayın seviyesinde iletim;
► 1 Kanal geriye dönük RS485 ve 4 Kanal Tally'yi destekler;
► Çalışma sıcaklık aralığı (-10℃~+55℃)
4 Kanallı 3G-SDI Fiber Dönüştürücü Genel Bakış
LNK-3GSDI-4V1DT Serisi, tek bir fiber optik kablo üzerinden 4 kanallı HD/3G-SDI standart yüksek çözünürlüklü video sinyali ve
RS485 ve Tally sinyalini destekler. E-link 3G-SDI Fiber
Dönüştürücüler, 1080P 3G-SDI sinyali için bir verici ve bir alıcı içerir. E-link 3G-SDI Fiber
Dönüştürücüler, tek bir fiber optik kablo aracılığıyla 4 Kanal 3G-SDI Video sinyalini iletebilir ve Döngü
çıkışını, 4 Kanal Tally'yi ve geriye dönük RS485'i destekler. Video kalitesi sıkıştırılmamış yayın seviyesindedir. Bu
yayın alanında yaygın olarak kullanılır.
4 Kanallı 3G-SDI Fiber Dönüştürücü Uygulaması
4 Kanallı 3G-SDI Fiber Dönüştürücü Teknik İndeksler
| SDI Girişi |
SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI ve Telekom/Veri iletişimi |
| 270Mbit/s - 1.48Gbit/s – 3Gbit/s |
| Giriş sayısı: 4 |
| Yansıma kaybı: >15DB |
| Dengeleme: 0-150m @3Gb/s |
| Konektör: BNC |
| Optik |
Kanal: 1 |
| Tip: tek modlu |
| İletim mesafesi: 20km (Diğer mesafeler İsteğe Bağlı) |
| Yansıma kaybı: > 15dB |
| Titreşim: < 0.2UI |
| Konektör: FC/UPC (SC, LC, ST isteğe bağlı) |
| SDI Çıkışı |
Çıkış sayısı:4 |
| Sinyal seviyesi: 800mV nominal |
| Yükselme/düşme süresi: 200ps göstergesi |
| Aşım: < %10 genlik |
| Yansıma kaybı: >15dB |
| Titreşim: < 0.2UI |
| Konektör: 75Ω BNC |
| Veri |
1 Kanal RS-485 (tam/yarım çift yönlü) ve NRZ, RZI ve Manchester'ı destekler |
| RS485 için maks. 57600bps |
| Konektör: Endüstriyel standart vida terminali |
| 4 Kanal Tally: A, B, C, D |
| Güç ve çevresel gösterge |
Çalışma sıcaklığı: -10℃～＋55℃ |
| Güç Girişi: 1A@12VDC |
| EMI/RFI: FCC Bölüm 15 Sınıf A, AB EMC standardını karşılar |
| Ortalama arızasız çalışma süresi: >100000 saat |
| SDI video formatı destekler |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94;
1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94;
|
4 Kanallı 3G-SDI Fiber Dönüştürücü Sipariş Bilgileri
| LNK-HDSDI-4V1D4T |
Döngü çıkışlı + 1 Kanal geriye dönük RS485 + 4 Kanal Tally, SM 20km, FC, 1 verici ve 1 alıcı dahil, çiftler halinde kullanılır |
| LNK-3GSDI-4V1D4T |
Döngü çıkışlı + geriye dönük RS485 + 4 Kanal Tally, SM 20km, FC, 1 verici ve 1 alıcı dahil, çiftler halinde kullanılır |
