Ürün Ayrıntıları
Menşe yeri: Çin
Marka adı: E-link
Sertifika: Iso9001, CE, ROHS, FCC
Model numarası: LNK-3GSDI-4V1DT Serisi
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 1 adet
Fiyat: negotiate
Ambalaj bilgileri: Fiber Medya Dönüştürücü Standart Paket
Teslim süresi: 5-10 iş günü
Ödeme koşulları: T/T, Western Union, MoneyGram, Paypal
Yetenek temini: 10000 adet/ay
Fiber Interface: |
FC/PC |
Transmission Distance: |
20Km |
Fiber Wavelength: |
1310nm/1550nm |
Power Supply: |
1A@12VDC |
Power consumption: |
12W |
Size: |
26.5 x 16 x 4.5 cm |
Fiber Interface: |
FC/PC |
Transmission Distance: |
20Km |
Fiber Wavelength: |
1310nm/1550nm |
Power Supply: |
1A@12VDC |
Power consumption: |
12W |
Size: |
26.5 x 16 x 4.5 cm |
Model: LNK-3GSDI-4V1DT Serisi
Genel bakış

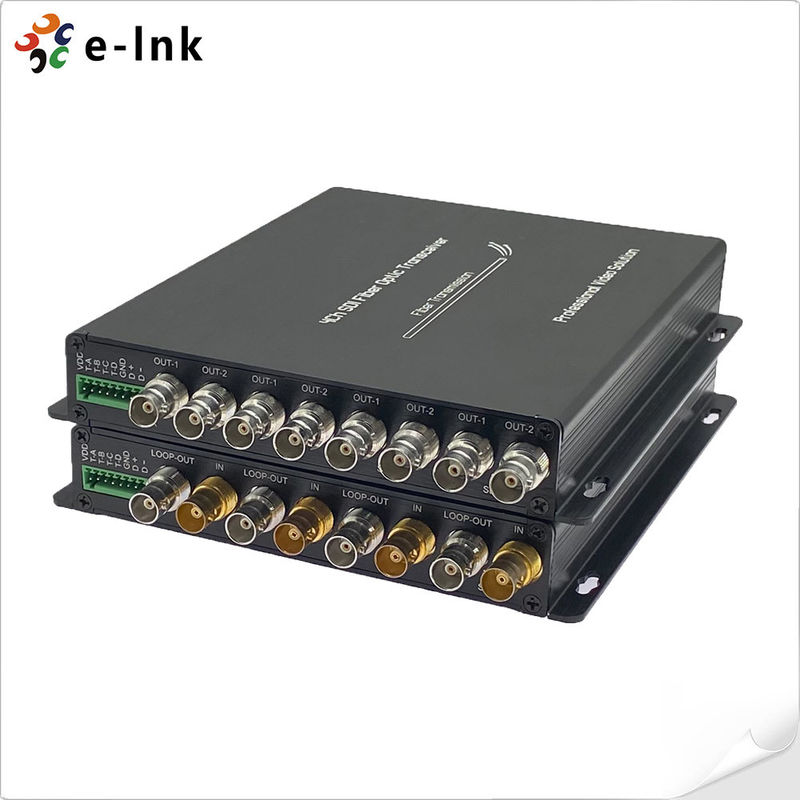

LNK-3GSDI-4V1DT Serisi, 4 kanallı HD/3G-SDI standart yüksek çözünürlüklü video sinyali ve RS485'i destekliyor
E-link 3G-SDI Video Üzerine Fiber Converters içerir
1080P 3G-SDI sinyali için bir verici ve bir alıcı. E-link 3G-SDI Fiber Converters 4-Ch iletebilir
3G-SDI Video sinyali tek bir optik lif üzerinden ve Loop çıkışını, 4Ch Tally'yi ve RS485'i geriye doğru destekliyor.
Video kalitesi sıkıştırılmamış yayın seviyesidir. Yayın alanında yaygın olarak kullanılır.
Özellikleri
4 kanallı 3G/HD-SDI video aktarımı optik fiber üzerinden
Sinyal bütünlüğünü sağlamak için otomatik kablo eşitleme
Otomatik geri dönüş 270Mbit/s - 1.48Gbit/s-3Gbit/s
3G/HD-SDI kamera sistemleriyle doğrudan uyumlu ve 4Ch Loop çıkışını destekler
20 km'ye kadar uzunluğa ulaşan bir transmisyon (diğer mesafeler isteğe bağlı)
4Ch Tally'yi destekliyor
- Tam dijital sıkıştırılmayan yayın seviyesinde iletim;
1Ch geriye dönük RS485 ve 4Ch Tally desteği;
İşleme sıcaklık aralığı (-10°C~+55°C)
Teknik Endeksler
| SDI Girişi | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI ve Telecom/Datacom |
| 270Mbit/s - 1.48Gbit/s 3Gbit/s | |
| Girdi numarası: 4 | |
| Yansıma kaybı: >15DB | |
| Denge: 0-150m @3Gb/s | |
| Bağlantı: BNC | |
| SDI çıkışı | Çıkış numarası:4 |
| Sinyal seviyesi: 800mV nominal | |
| Yükselme/yükselme süresi: 200ps göstergesi | |
| Aşınma: %10'luk genişlik | |
| Yansıma kaybı: >15dB | |
| Dithering: < 0.2UI | |
| Bağlantı: 75Ω BNC | |
| Veriler | 1Ch RS-485 (tam/yarım dupleks) ve NRZ, RZI ve Manchester'ı destekler |
| RS485 için en fazla 57600bps | |
| Bağlantı: Endüstriyel standart vida terminal | |
| 4Ch Toplam: A, B, C, D | |
| SDI video biçimi destekleri |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; 1080i 23/24/30/50/59.94; |
Uygulama
Sipariş Bilgisi
| LNK-HDSDI-4V1D4T | 4-Ch HD-SDI Video Loop çıkışı ile + 1Ch geriye RS485 + 4Ch Tally, SM 20km, FC, 1 verici ve 1 alıcı dahil, çiftler tarafından kullanılır |
| LNK-3GSDI-4V1D4T | 4-Ch 3G-SDI Video Loop çıkışı + geriye RS485 + 4Ch Tally, SM 20km, FC, 1 verici ve 1 alıcı dahil, çiftler tarafından kullanılır |
